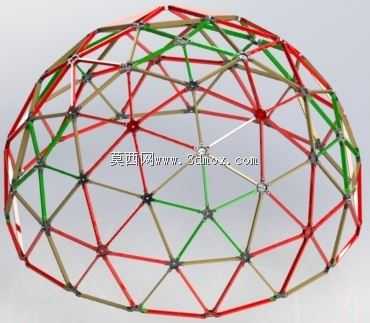

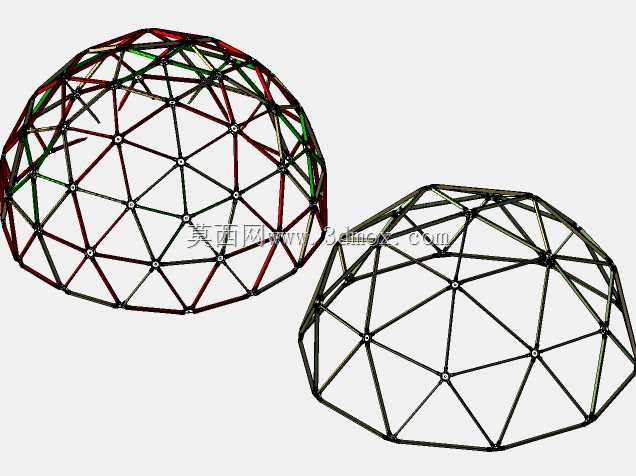

3V频率5/9测地线木支柱穹顶结构

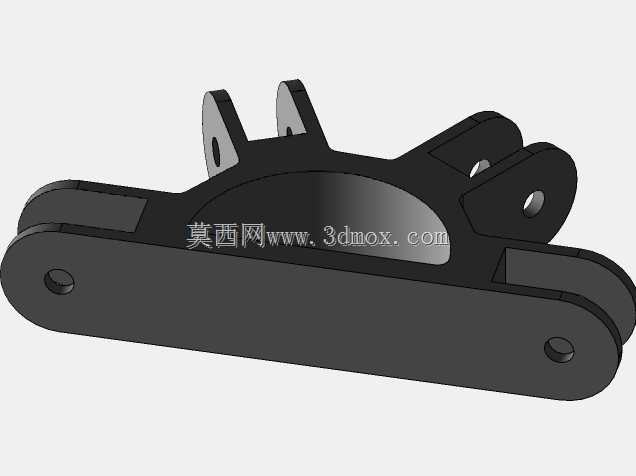

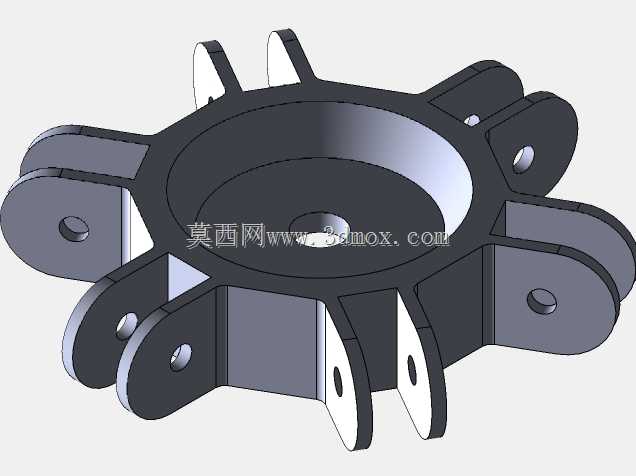

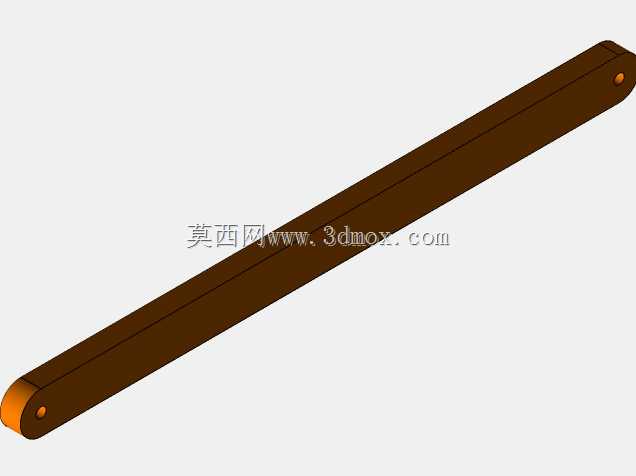

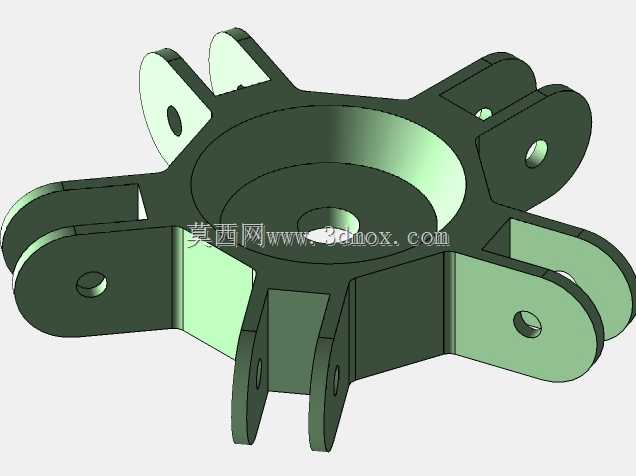

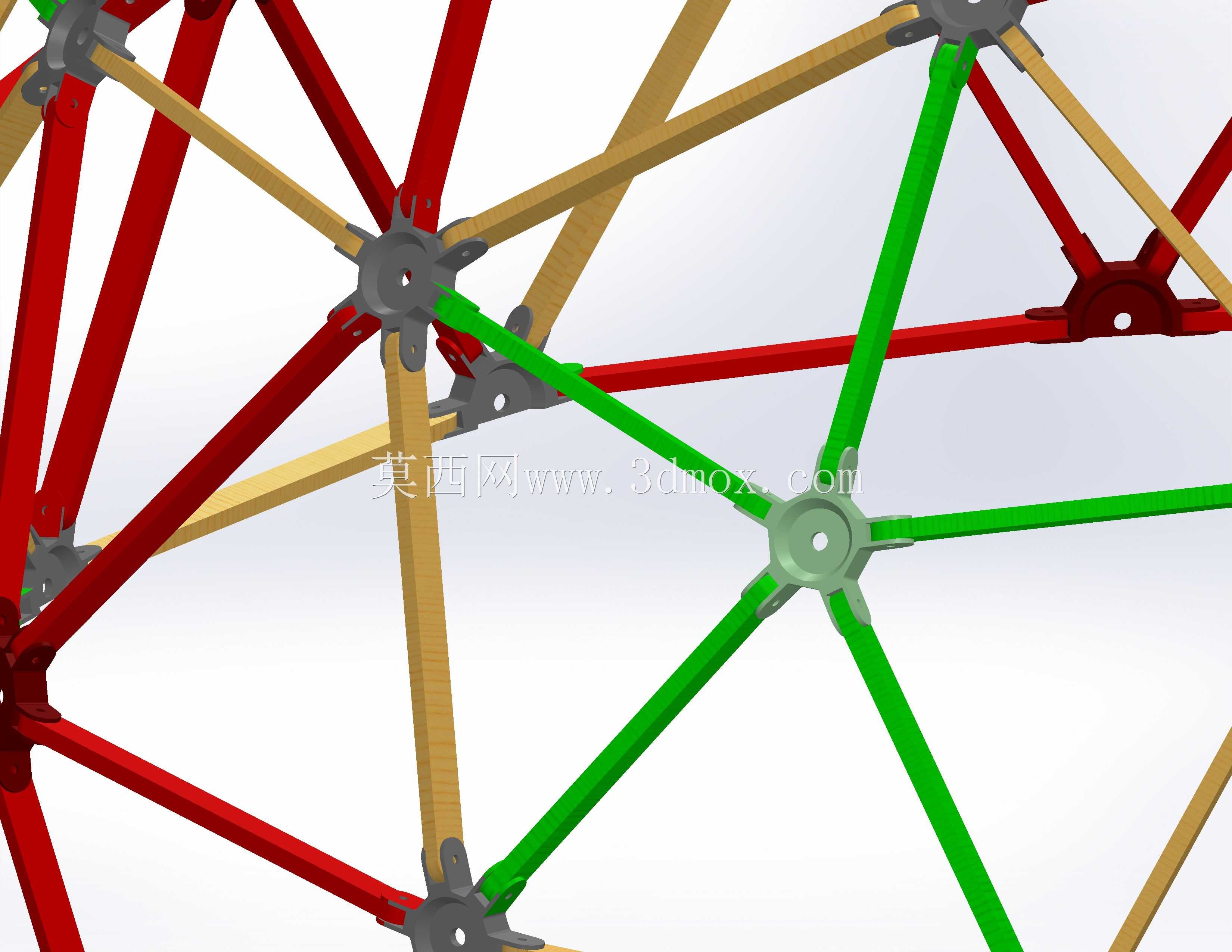

该结构为3V频率5/9类别的测地线穹顶，采用木支柱作为核心受力杆件，属于典型的空间网格受力体系，在文旅营地、临时展陈场馆、生态农业大棚、小型公共休憩空间等场景中有着广泛的应用价值，相比传统混凝土穹顶或钢结构穹顶，木材质的杆件自重更轻，运输与现场拼装的难度更低，同时具备更亲和的自然视觉质感，适配郊野、景区、生态园区等对建筑风貌有自然融合要求的场景。从实际用途来看，这类穹顶结构可作为独立的小型遮蔽空间使用，无需额外设置内部承重柱，内部完整的无遮挡空间能够灵活布置展陈、休憩、小型活动等功能，杆件之间的连接节点采用标准化的铰接设计，能够将上部荷载均匀分散到每一根木支柱上，再通过底部的圈梁传递到基础，整体受力均匀，抗风、抗雪载的表现优于同跨度的传统坡面临时建筑。从功能特性来看，该结构采用3V细分的测地线划分逻辑，将二十面体的球面面域进一步细分为更小的三角形单元，三角形的空间受力特性让整体结构具备极强的几何稳定性，不同颜色区分的杆件对应不同的长度规格，其中支柱类杆件包含三种长度规格，轮毂类连接节点包含三种规格，面域杆件包含两种规格，所有杆件均为直线型木构件，加工时仅需按照对应长度裁切并做端部连接处理即可，无需复杂的曲面加工工序，大幅降低了构件生产的难度与成本。设计思路上，整体结构遵循测地线几何的最短路径原则，每一根杆件的轴线均贴合球面的短程线分布，在相同跨度下能够做到杆件总长度最短、材料利用率最高，同时所有三角形网格的尺寸尽可能趋近一致，让屋面覆盖材料的裁切与安装更加便捷，减少异形板材的损耗。外形尺寸与安装边界方面，该穹顶为半球形空间结构，底部为正圆形安装边界，安装时仅需在底部对应节点位置设置点状基础或整体环形基础即可，无需大面积开挖平整场地，对场地的适配性较强，杆件之间的连接采用标准化轮毂节点，现场安装时无需复杂的焊接作业，仅通过紧固件即可完成杆件与节点的拼接，普通施工人员经过简单指导即可完成组装作业，搭建效率远高于传统的穹顶建筑形式。
