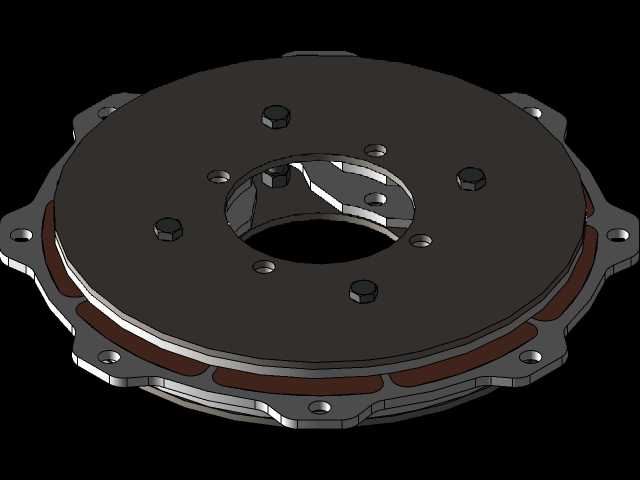

小型风力发电用轴向磁通永磁发电装置

这款轴向磁通永磁发电装置，主要面向分布式小型风力涡轮场景设计，适配3kW至5kW功率区间的离网、并网小型风电系统，可广泛应用于牧区独立供电、山区散户家用补能、沿海海岛分布式微电网、户外监测站点自持供电等场景，能够在自然风驱动涡轮转动的过程中，将风轮捕获的旋转机械能高效转化为可直接利用的三相交流电能，适配风速波动较大的野外复杂风况环境。

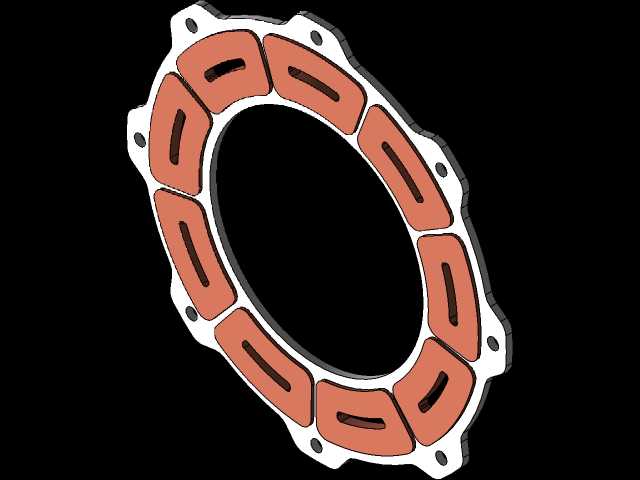

从功能特性来看，该装置采用轴向磁通拓扑结构，相比传统径向磁通发电机，轴向结构的轴向尺寸更紧凑，整体呈薄盘式形态，转动惯量更低，风轮低转速下即可切入发电，对微风资源的利用率更高；结构上配置12块钕铁硼永磁体作为励磁源，无需额外提供励磁电流，减少了励磁损耗，搭配9组铜质绕制定子线圈，形成三相对称的发电回路，输出电能波形正弦度好，谐波含量低，可简化后续整流逆变电路的滤波设计，降低整套风电系统的配套成本。

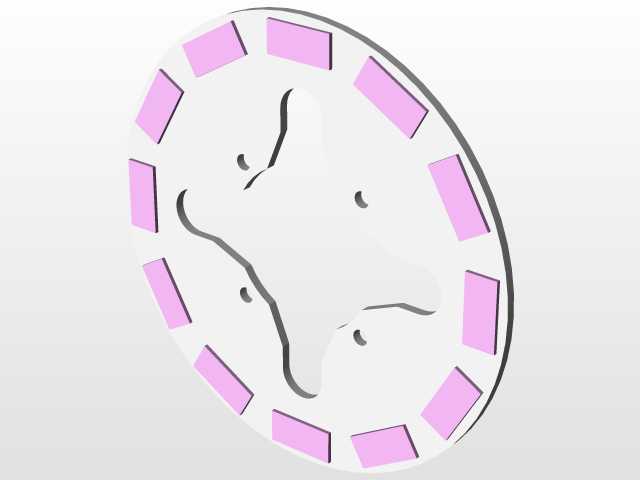

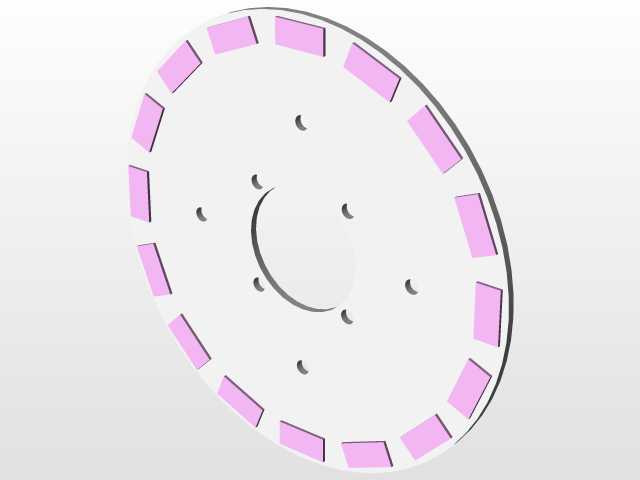

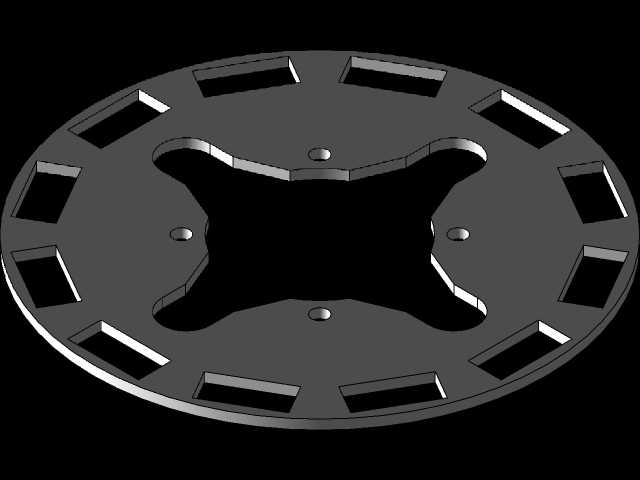

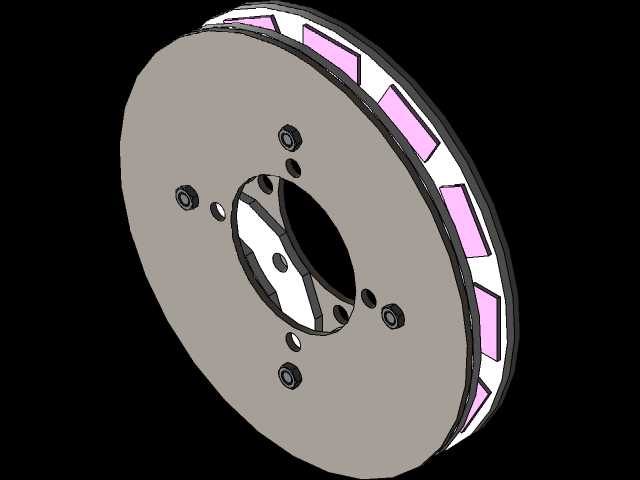

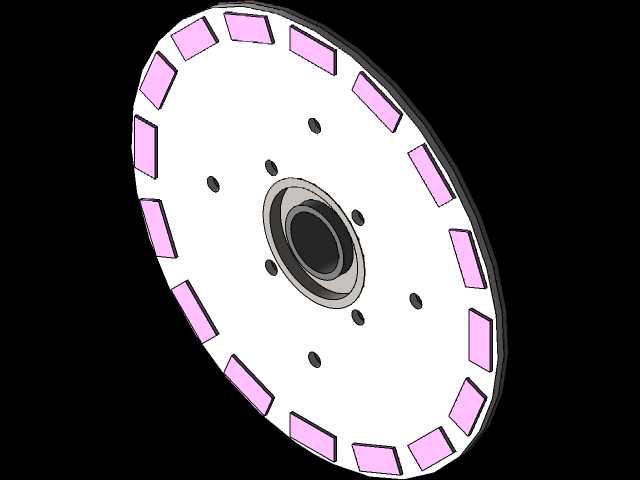

在设计思路上，该装置充分考虑小型风电场景的安装维护需求，采用盘式对称布局，定子与转子平行布置，磁路沿轴向闭合，气隙均匀度更容易通过加工装配保证，运行过程中径向受力平衡，轴承承受的单边磁拉力更小，能够有效延长转动部件的使用寿命；转子盘上的永磁体采用均匀圆周排布，相邻磁体极性交替布置，线圈绕组采用集中式绕法嵌装在定子盘上，端部长度更短，铜损更低，发电效率相比同功率传统径向结构有明显提升。

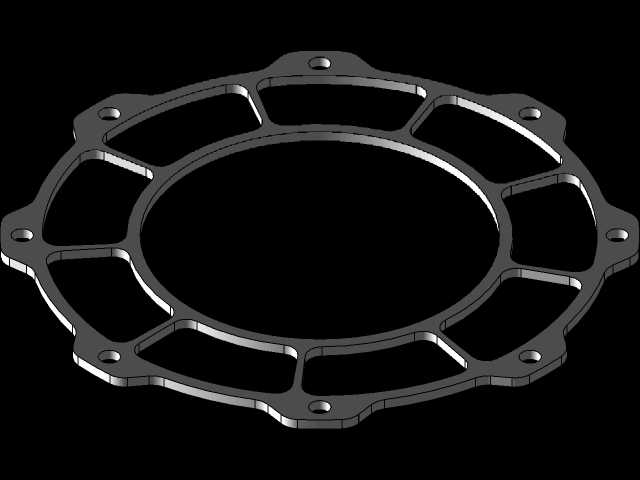

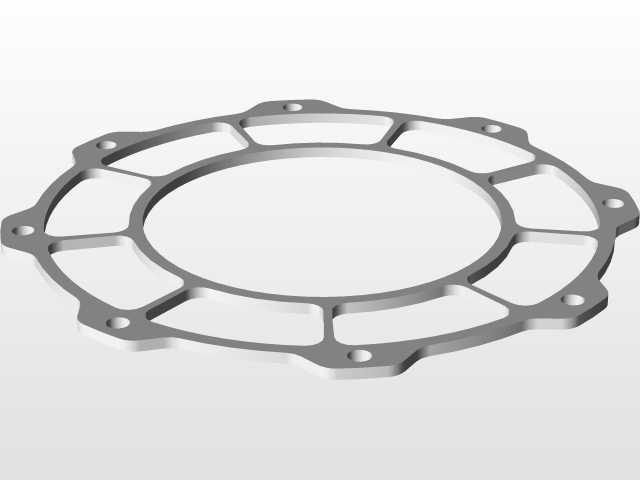

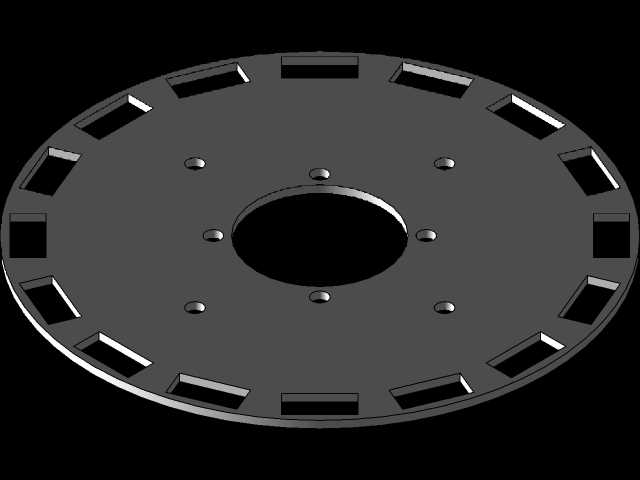

从安装边界来看，该装置中心设置标准轴孔，可直接与风力涡轮的输出主轴对接，转子盘外圈预留均匀分布的安装孔位，可通过紧固件与风轮轮毂直接连接，无需额外设计复杂的传动连接结构；整体盘式结构的径向尺寸适配常规小型风电的机舱内部空间，轴向厚度较薄，能够缩短机舱的整体轴向长度，降低风塔顶部的承重负担与风阻影响；定子部分预留接线引出位，可直接将三相输出线缆引至机舱内部的电控模块，接线布局简洁，现场安装时无需对结构进行二次加工改造，即可完成与风轮、塔架、电控系统的适配组装。运行过程中，装置的功率输出随风速变化平滑调整，在额定风速区间内可稳定输出对应功率的电能，当风速变化时，轴向结构的响应速度更快，能够快速跟随风轮转速变化调整输出，减少风速波动带来的电能冲击，提升整套小型风电系统的运行稳定性。
