薄板折弯机用百叶槽成型工装

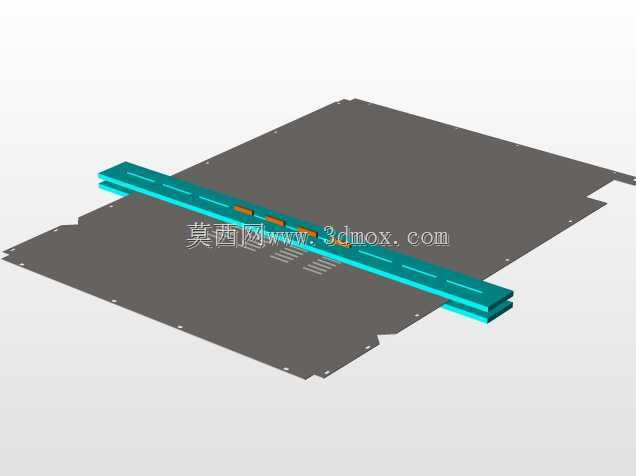

　　该结构件面向薄板钣金折弯工序，核心作用是在金属薄板上完成百叶槽特征的压制成型，常见于机箱机柜、通风罩板、散热壳体等需要百叶窗式通风口的钣金件生产。与直接在板料上冲孔或铣削不同，这种工装通过折弯机上下模的合模动作，使板材局部发生受控塑性变形，形成带翻边的百叶结构，既保留板件整体刚度，又能形成定向通风通道。

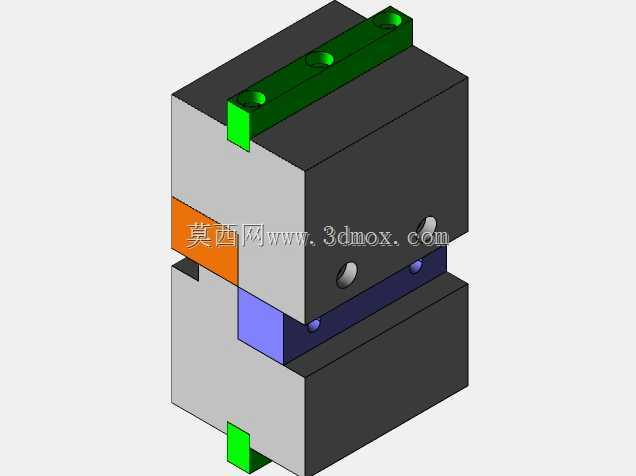

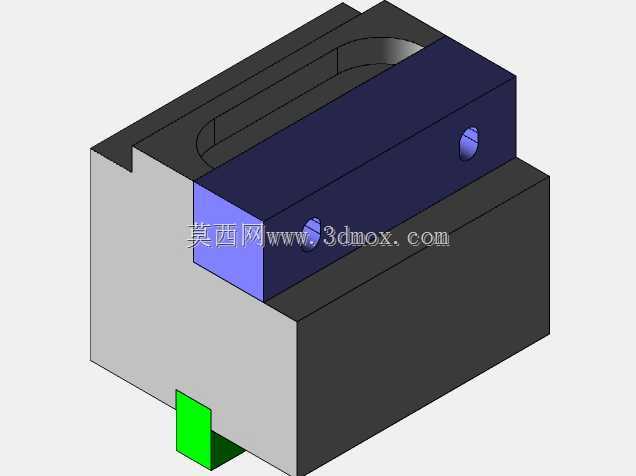

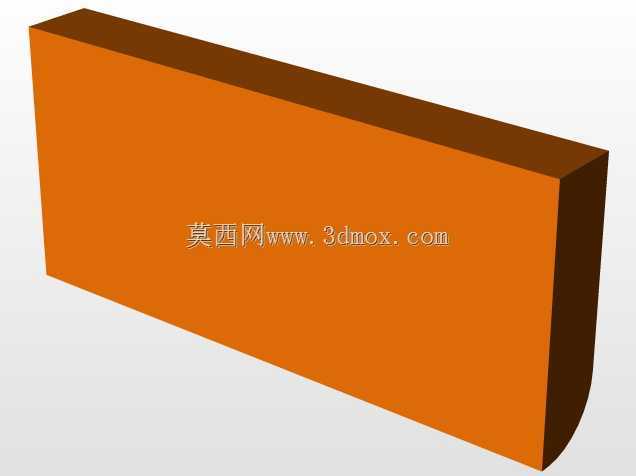

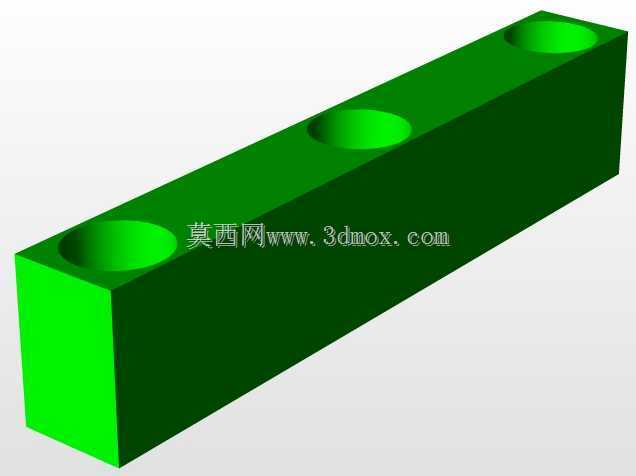

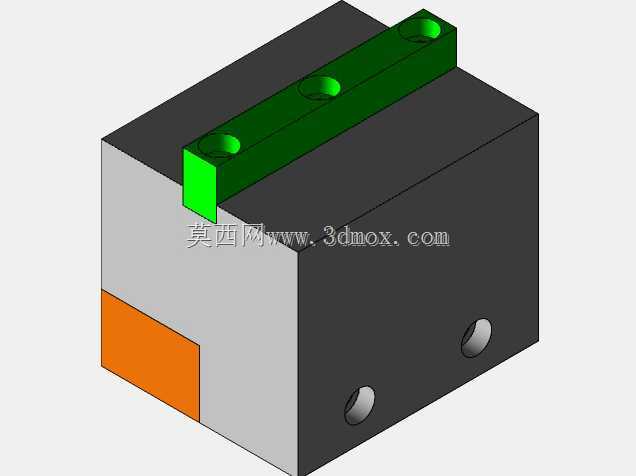

　　从实际使用看，工装整体采用分层叠合结构，主体为方块式模座，顶部绿色长条压块承担与折弯机上滑块或上模连接的定位功能，其上预留的两个孔位用于安装固定，保证压制过程中力线沿竖直方向传递。中部灰色与深色块体构成成型工作区，橙色、紫色及蓝色垫块对应不同的折弯间隙和让位空间，用于控制百叶槽的翘起高度、根部圆角及成型角度。侧面可见的小圆孔多为定位销孔或紧固螺钉孔，用于把各模板组合成刚性整体，避免反复受载后出现错移。

　　设计思路上，这类工装并不追求复杂外形，而是把重点放在成型边界控制。薄板折弯时最容易出现的问题是板料拉伤、百叶根部开裂以及成型后回弹，因此各成型块之间需要根据板厚预留合理间隙，压块边缘需设置合适圆角，使材料在流动过程中逐步变形，而不是被强行剪切。模型中不同颜色的分块也体现了这一点：它们分别对应凸模、凹模、卸料或让位部件，便于在三维环境中检查干涉、调整闭合高度，并验证板料在上下模闭合时是否会与非工作表面发生摩擦。

　　安装边界方面，该工装适合安装于具有标准滑块和工作台面的折弯设备上。顶部连接区需要匹配折弯机上模夹持槽或压板，底部则落在下工作台上并通过压板、槽用螺栓或定位键固定。选型时需核对设备闭合高度、工作台开口尺寸以及额定压力，确保工装在完全闭合时不会超出设备行程，同时使成型力处于机床允许范围内。由于百叶槽通常为局部浅成型，所需压力小于整幅面深拉深，但仍需根据板厚、材质、槽长和一次成型数量核算总载荷。

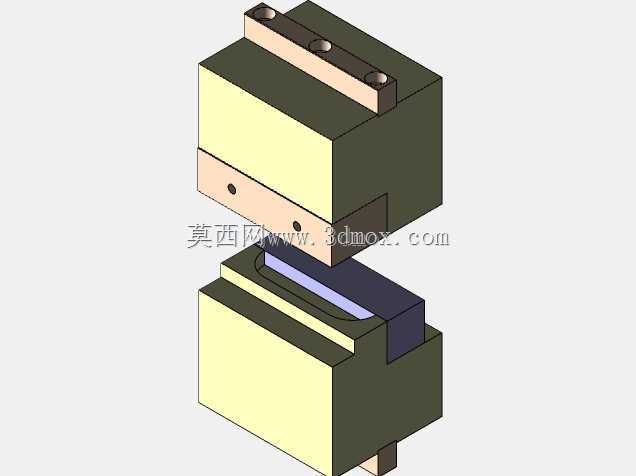

　　在结构建模阶段，工程师需要重点关注模板厚度、销孔与螺钉孔位置、成型面过渡圆角以及各分块的装配关系。上下模导向可依靠设备自身导轨保证，也可在模座内部增加小导柱、导套以提高重复定位精度。对于批量较大的生产场景，还应在易磨损的成型刃口处考虑镶块式结构，以便后期修磨或更换，而不必整体报废模座。该三维模型完整呈现了百叶槽工装的主体分层、连接孔位和成型区域，可直接用于干涉检查、装配关系确认和折弯工艺方案评估。
