商用厨房HVAC不锈钢排气罩结构设计

这款排气罩主要面向商用餐饮厨房、工业配套暖通排风场景设计，是局部排风系统的核心集气部件，主要作用是捕集烹饪、工业作业过程中产生的油烟、热气、废气与悬浮颗粒物，避免污染气体在室内空间扩散，保障作业区域的空气质量与人员操作舒适度，同时降低油污、高温气体对室内墙面、设备的附着侵蚀，延长周边配套设施的使用寿命。

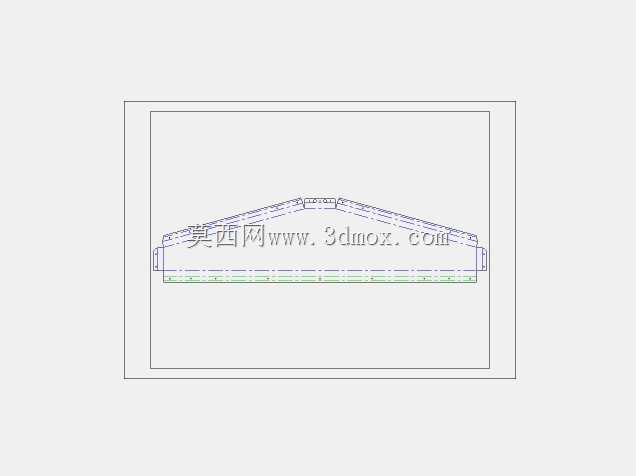

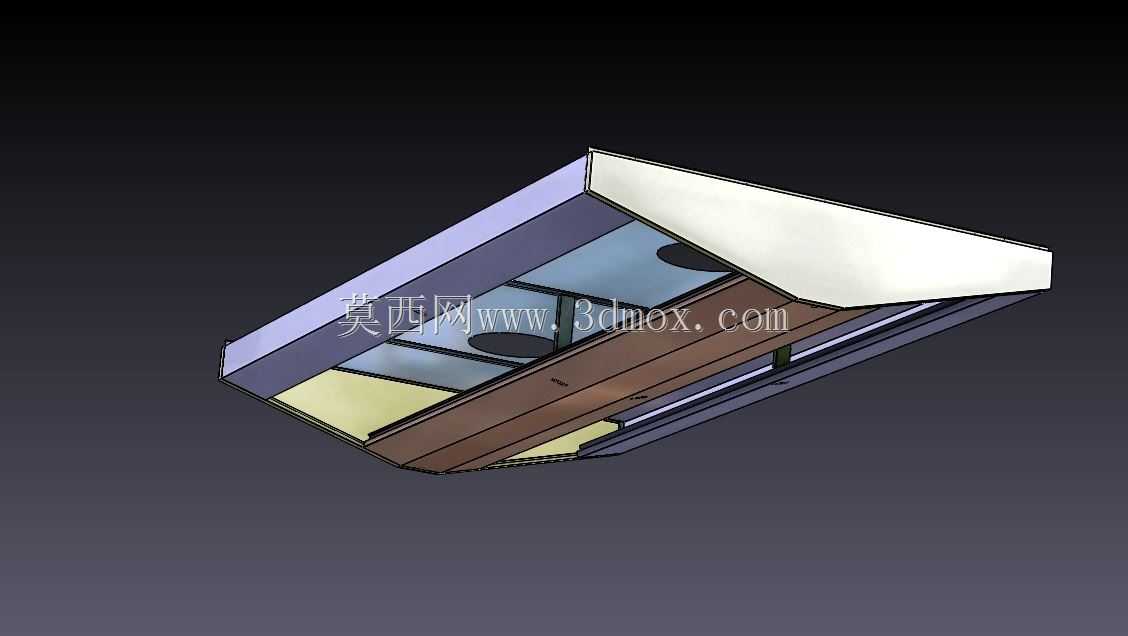

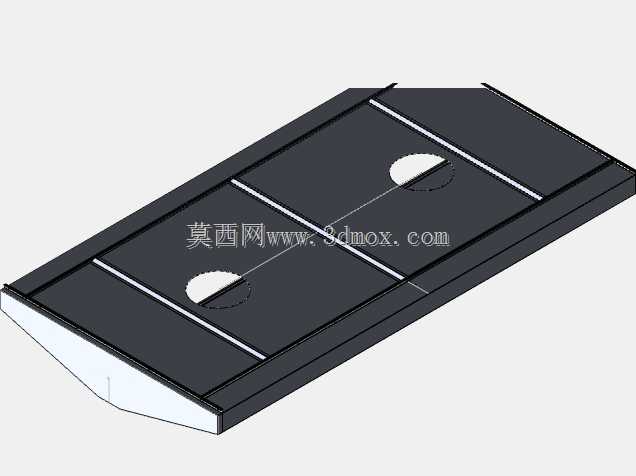

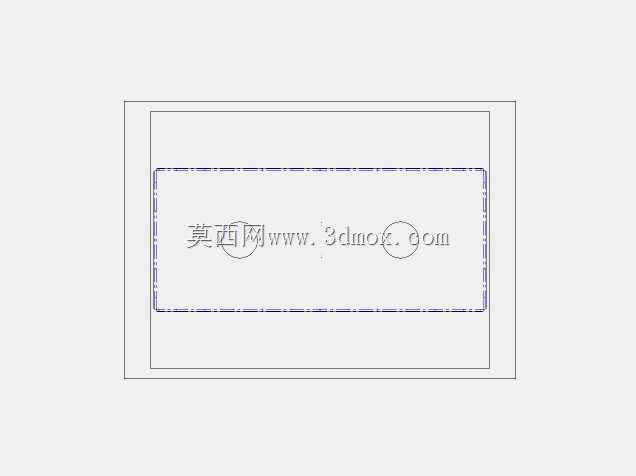

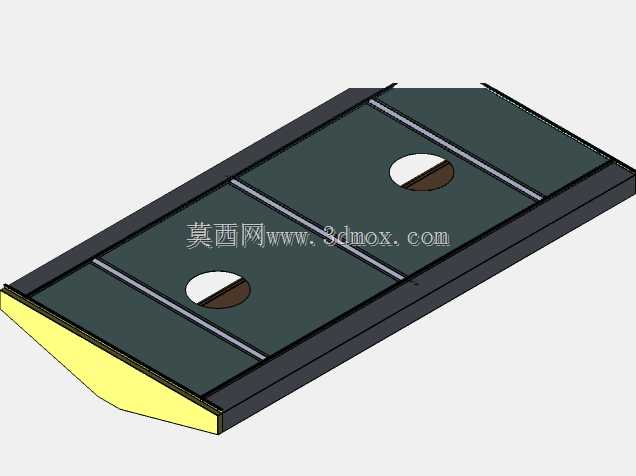

从功能特性来看，该排气罩采用斜向导流集烟结构，罩体前端延伸出倾斜导风板，能够在罩口下方形成稳定的负压捕集区域，相比平直罩体有效扩大了排风覆盖范围，避免油烟从罩体边缘逃逸；罩体内部预留了标准圆形接口，可直接对接排风管道，适配常规商用排风系统的安装需求，接口位置经过受力强化处理，能够承受管道连接后的静载荷与通风过程中的微幅振动，长期使用不会出现接口变形、漏风的问题。

设计过程中优先考虑了实际安装与使用的实用性，整体采用1mm厚度的不锈钢金属板材加工，板材本身具备优秀的抗油污腐蚀、耐温变性能，日常清洁维护十分便捷，表面光滑不易附着顽固油污，仅需常规擦拭即可完成表面清洁；罩体边缘全部做折边钝化处理，没有尖锐外露边角，避免安装、清洁过程中出现划伤风险，同时折边结构也大幅提升了薄板材的整体结构刚度，减少大尺寸罩体的自重形变，无需额外增加过多加强筋即可保证罩体的结构平整度。

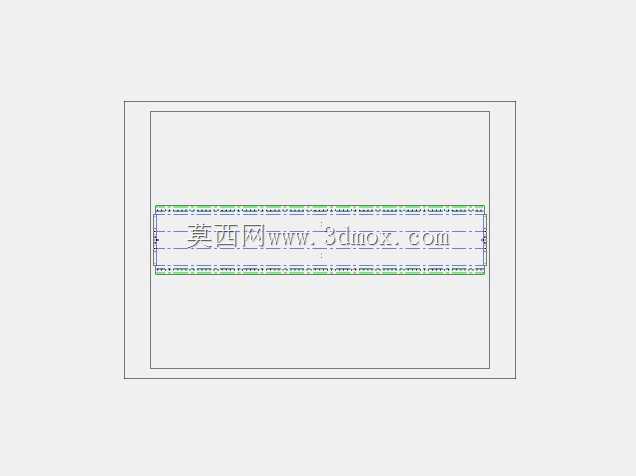

外形尺寸方面，该排气罩整体长度2900mm、宽度1500mm、整体高度300mm，属于大尺寸长条形排风罩，适配大面宽的操作工位布局，安装时罩口下沿距离操作台面的高度建议保持在1.8m-2m区间，既能够保证足够的人员操作空间，不会出现碰头、遮挡操作视线的问题，也能维持最优的排风捕集效率；安装边界上，罩体背部可直接贴合墙面固定，顶部预留的吊点可配合吊杆实现吊装固定，能够适配不同层高的安装环境，整体自重较轻，对安装点位的承重要求较低，无需额外做结构加固即可完成部署。罩体内部预留了灯具、油烟过滤组件的安装位，可根据实际使用需求拓展照明、初级油烟过滤功能，无需额外改造罩体结构，适配不同场景的定制化使用需求。
