桶形垫圈配套螺旋输送分选设备结构

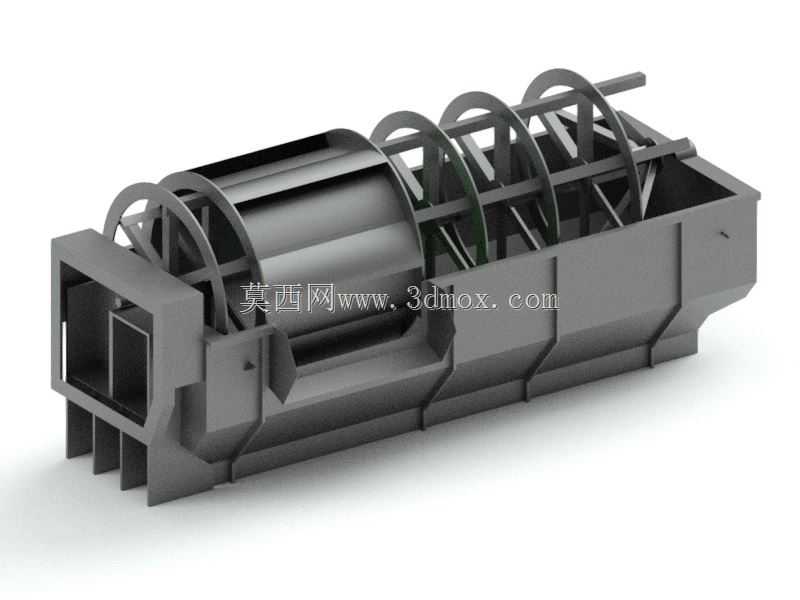

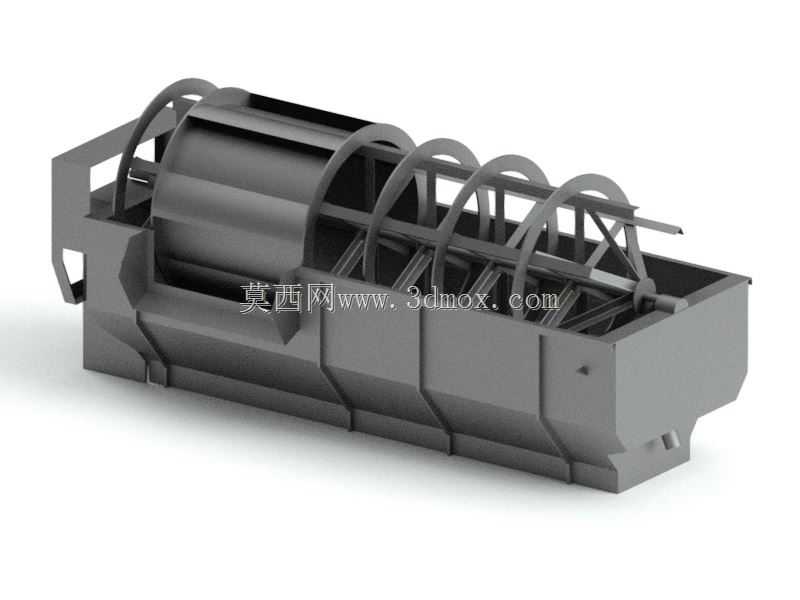

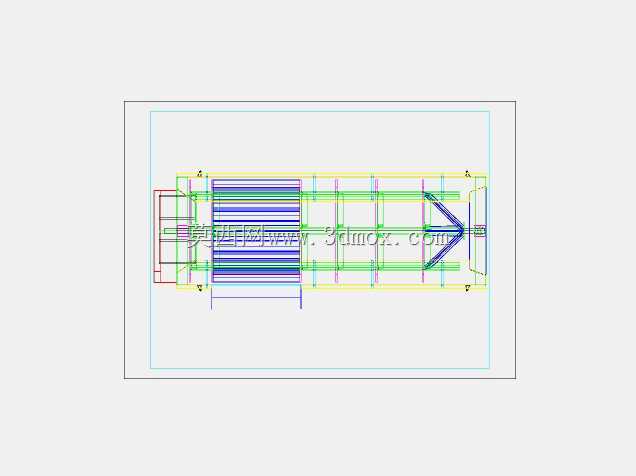

该结构主要应用于工矿物料分选、散料分级输送的作业场景，可适配砂石、矿料、建筑垃圾等不同粒度物料的分级处理工序，承担物料输送过程中的粒度筛分、粗料截留与导向输送功能，常作为洗选、筛分生产线的核心前段单元，衔接上料破碎与后续精分处理环节，避免大粒径物料进入后续工序造成设备卡滞、研磨部件过度损耗。从功能特性来看，该结构采用卧式长槽型布局，槽体作为物料承载的主体结构，底部设置多道加强筋提升整体刚性，可承受大吨位物料的长期冲击载荷，槽体一端设置进料接口，可直接对接皮带输送机、料仓出料口等上料设备，另一端设置分级出料通道，不同粒度的物料可通过对应通道分流至后续处理设备。核心的螺旋轮组采用同轴串联的环形辐条结构，多组环形轮沿轴向等距排布，通过辐条与中心转轴连接，轮组转动过程中可带动物料沿槽体向前输送，同时环形轮之间的间隙可完成小粒径物料的透筛下落，大粒径物料则被轮组推送至末端出料口，实现输送与筛分功能的一体化整合。设计过程中优先考虑了物料流动的顺畅性，槽体内壁采用平滑过渡的折角结构，避免物料堆积死角，轮组与槽体内壁预留均匀的运行间隙，既防止物料卡入轮组与槽体的缝隙造成运转卡滞，又避免间隙过大导致小粒径物料随粗料一同排出影响筛分精度。轮组的辐条采用倾斜排布设计，转动过程中可对物料产生一定的翻动作用，避免物料结块堵孔，提升筛分效率。从安装边界来看，该结构整体为长方体卧式布局，底部设置多组支撑脚座，可直接通过膨胀螺栓固定于混凝土基础或钢制平台上，进料端与出料端的接口尺寸可适配常规输送设备的连接标准，中心转轴的两端预留轴承安装位与传动连接接口，可直接配套减速电机、链传动组件完成动力接入，无需额外定制转接结构。槽体侧面预留检修口位置，日常维护时可快速打开清理槽内残留物料、检查轮组磨损情况，降低运维的拆装难度。整体结构采用模块化设计思路，轮组、槽体、支撑脚座均可拆分运输，现场安装时仅需完成拼接固定与传动对接即可投入使用，可根据不同的处理量需求调整槽体长度与轮组数量，适配不同产能的生产线配置要求。
