箭鱼SX-3概念飞行器三维设计作品

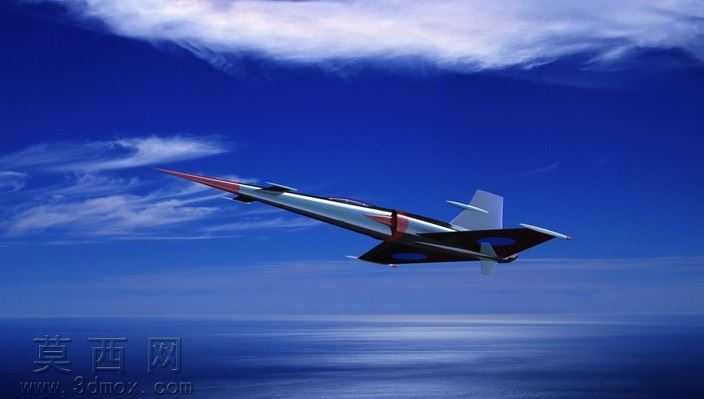

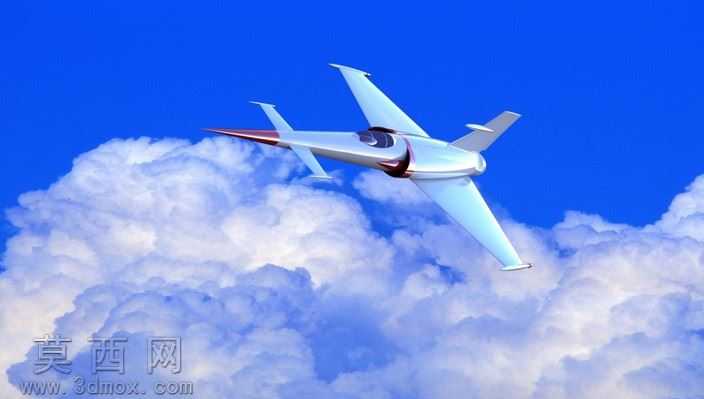

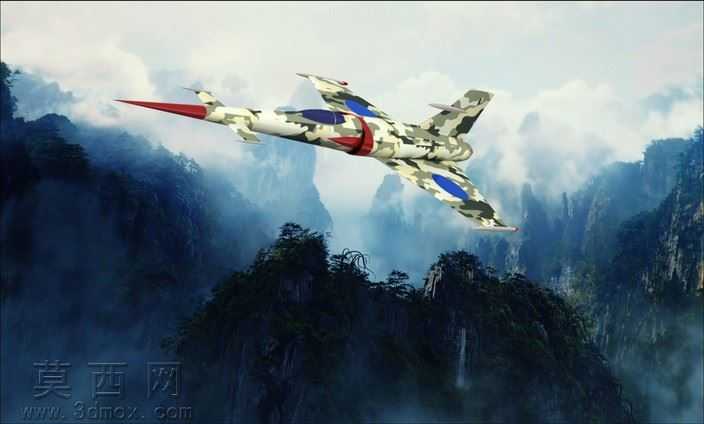

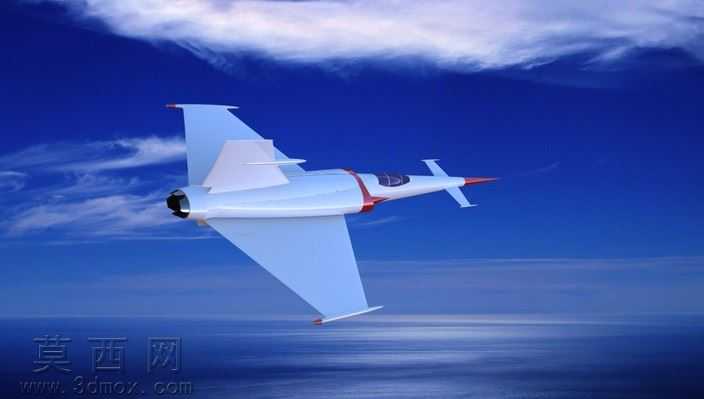

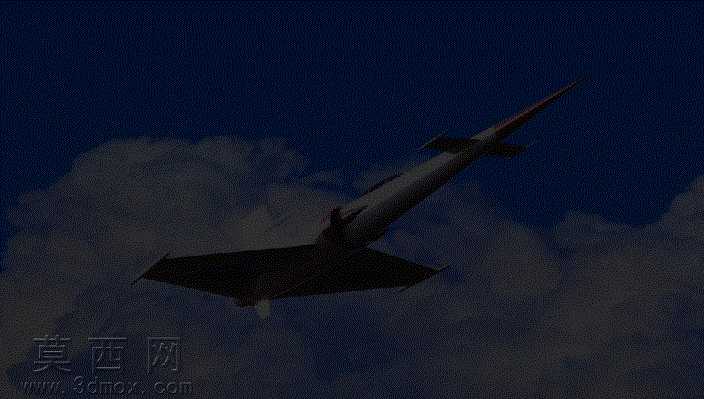

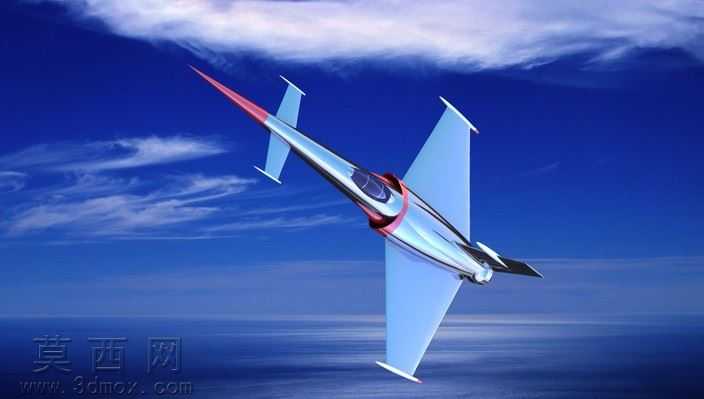

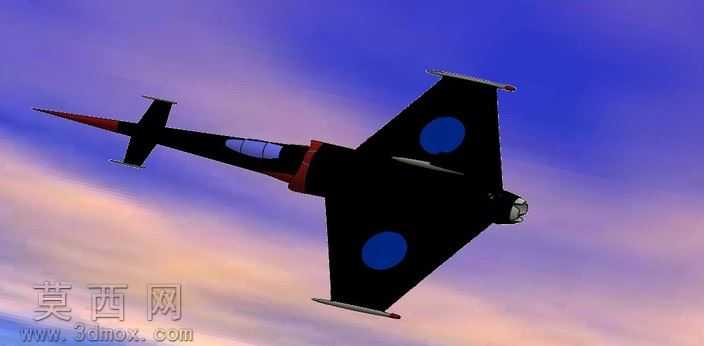

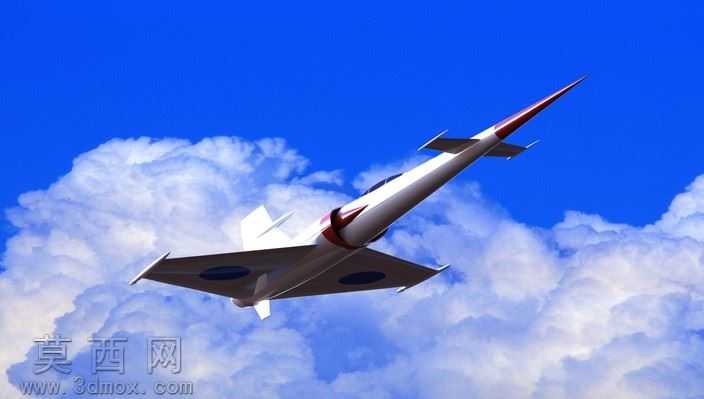

本作品为基于SX-2机型迭代进化而来的概念飞行器三维建模设计，整体建模过程依托专业三维设计软件完成，全程遵循航空飞行器气动设计逻辑开展结构搭建。建模初期先梳理整体气动轮廓，参考箭鱼的生物形态特征提炼流畅的机身线条，将长尖锥式机头与纺锤形机身做一体化曲面建模，通过曲面放样、曲率连续校验保证机身外表面的顺滑度，避免气动干扰面的出现，从基础结构上还原高速飞行器的低阻外形特征。针对机型核心的双进气道结构，建模时采用布尔运算结合曲面修剪的方式，在机身侧部精准开出进气道口，同时对进气道内壁做导流曲面设计，保证进气路径的顺滑过渡，还原双进气布局的结构特征，匹配飞行器的动力进气需求。尾翼部分采用整幅式设计思路，建模时先绘制尾翼的翼型截面草图，通过拉伸、曲面加厚完成尾翼主体结构，再对尾翼与机身的连接位置做圆角过渡与应力结构强化，保证尾翼与机身的连接结构符合力学逻辑，同时调整尾翼的后掠角度，匹配整体飞行器的纵向稳定设计需求。机翼部分以机身基础结构为安装基准，采用下单翼布局设计，建模时对机翼的翼型做薄型化高速适配处理，翼面与机身连接处做融合曲面过渡，减少翼身干扰阻力，机翼表面预留了标识区域的结构位，方便后续材质贴图的附着。材质与渲染环节，机身主体采用哑光航空白金属材质，搭配局部红色整流段材质区分结构区域，尾翼与机翼部分采用深灰色航空复合材料材质，还原真实飞行器的材质质感；渲染场景选用高空蓝天积云环境，添加自然天光与高空漫反射光照，调整材质反射参数模拟高空环境下的金属反光效果，通过多角度相机调整捕捉飞行器飞行姿态的视觉效果，最终呈现出飞行器在高空飞行的真实质感。整个建模过程严格把控各部件的比例尺寸，从机头到尾翼的长度比例、机翼与机身的展长比例、进气道的口径比例都经过反复调整，保证整体造型协调统一，既保留了概念设计的科幻感，也符合航空飞行器的基本结构逻辑，完整呈现了箭鱼SX-3飞行器的设计特征。
