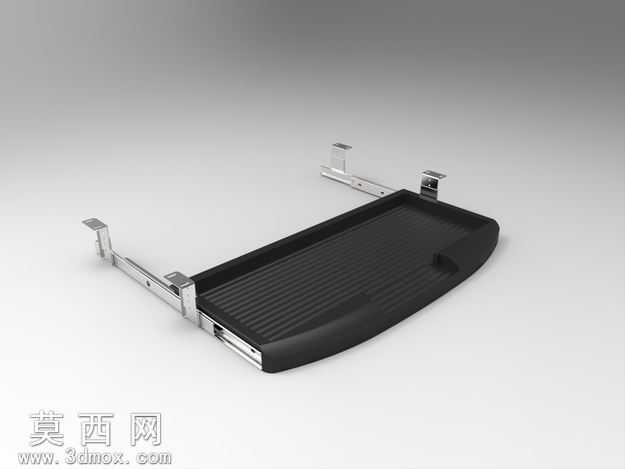

桌下滑动式键盘拓展托架结构设计

本作品为桌下安装式键盘拓展托架三维模型，整体采用主流三维参数化建模软件完成全结构构建，建模过程中严格遵循实际五金配件的生产装配公差要求，对每一处连接结构、活动间隙都做了精准的参数化约束，确保模型可直接对接后续的结构验证与生产开模环节。模型整体分为托盘主体与两侧滑动导轨两大核心部分，托盘主体采用符合人体工学的弧面前缘设计，前缘做了圆润的倒角过渡，避免使用过程中磕碰手腕，托盘表面设计有均匀的横向防滑凸棱结构，可防止键盘放置时出现滑移，托盘后侧预留了线材避让的缺口，方便键盘线材的走线整理，避免推拉过程中夹线。两侧的滑动导轨采用三节式静音滑轨结构，建模时还原了滑轨的滚珠卡位结构、安装固定挂耳、调节锁紧卡扣等细节，导轨与托盘主体的连接位做了嵌入式的安装槽设计，可保证两者装配后无松动晃量，导轨末端设计有限位挡块，可防止托架拉出过度出现脱落问题，挂耳位置预留了标准的螺丝安装孔位，可适配多数常规办公桌的桌下安装尺寸。材质渲染阶段，托盘主体采用哑光黑色磨砂塑料材质，调整了材质的粗糙度与漫反射参数，还原ABS工程塑料的细腻磨砂质感，滑轨部分采用拉丝不锈钢金属材质，添加了细微的金属拉丝纹理与环境反射效果，金属部件的边缘做了轻微的倒角高光处理，还原五金冲压件的真实质感，整体渲染采用柔和的影棚布光，清晰展现产品的结构层次与材质差异。设计思路上围绕办公场景的桌面空间拓展需求，兼顾安装便捷性与使用稳定性，整体结构无冗余设计，在保证承重强度的前提下尽可能控制整体厚度，避免安装后占用过多桌下腿部活动空间，滑轨的阻尼参数参考日常使用的推拉手感做了适配，保证推拉过程顺滑无卡顿，同时在完全收回与完全拉出位置都有清晰的卡位反馈，提升日常使用的体验感。
