高架支撑式工业储水塔结构设计

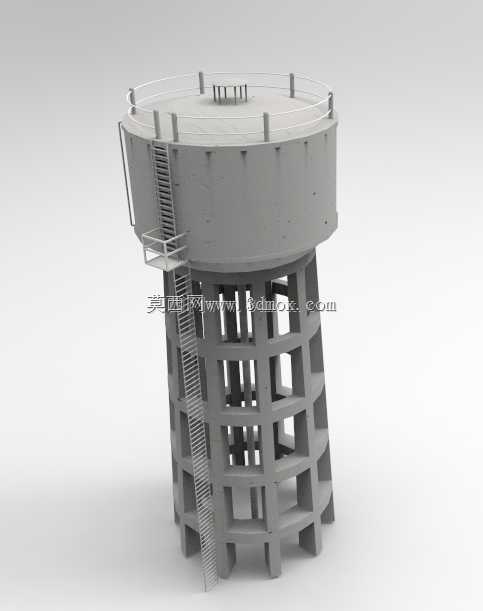

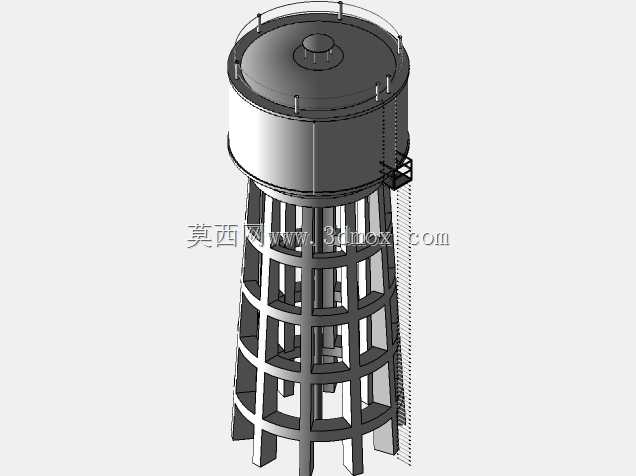

该高架储水设施主要应用于工矿厂区、中小型集镇、偏远作业区等场景的集中供水系统布设，依托高位布设形成的自然重力势能，可在无额外加压设备的条件下，为覆盖范围内的生产作业、生活用水提供稳定水压，同时承担区域供水系统的水量调蓄、应急备用水源存储功能，在市政供水管网末端压力不足区域、临时作业营地供水场景中具备极强的实用价值。设备整体采用圆柱型储水罐体搭配框架式高架支撑的结构形式，上部储水罐体为等直径圆柱造型，顶部设置带安全护栏的检修操作平台，平台预留检修人孔与通风组件安装位，罐体侧壁外置直爬梯连通地面与顶部操作平台，爬梯中段设置休息中转平台，满足日常检修、设备维护的人员通行安全要求。下部支撑结构采用格构式混凝土框架设计，多组竖向承重柱搭配横向联系梁形成稳定的受力体系，可均匀传递上部满水状态下罐体的总荷载，同时有效抵御户外布设场景下的风载、轻度地质晃动等外力影响，框架的镂空设计可大幅降低风阻对结构的侧向推力，提升高海拔、多强风区域的布设适配性。设计过程中优先考量结构受力合理性与运维便捷性，储水罐体的壁厚根据不同液位高度的水压差做梯度优化，下部罐壁适当加厚以承受更高的静水压力，上部罐壁在满足结构强度要求的前提下做轻量化处理，降低整体结构自重与建造成本；爬梯与罐体的连接点采用预埋式固定结构，避免后期焊接固定对罐体壁面造成的防腐层破坏，降低长期使用过程中的渗漏风险。安装边界方面，该储水设施需布设至平整硬化的钢筋混凝土基础上，基础承载能力需匹配罐体满水总重量与支撑结构自重总和，布设位置需避开高压输电线路、滑坡风险区域，同时预留足够的管道接驳空间，便于进水管、出水管、溢流管、排污管等配套管线的布设与后期检修作业，罐体周边需设置不小于1.5米的检修操作空间，满足日常巡检、部件更换的作业需求。
