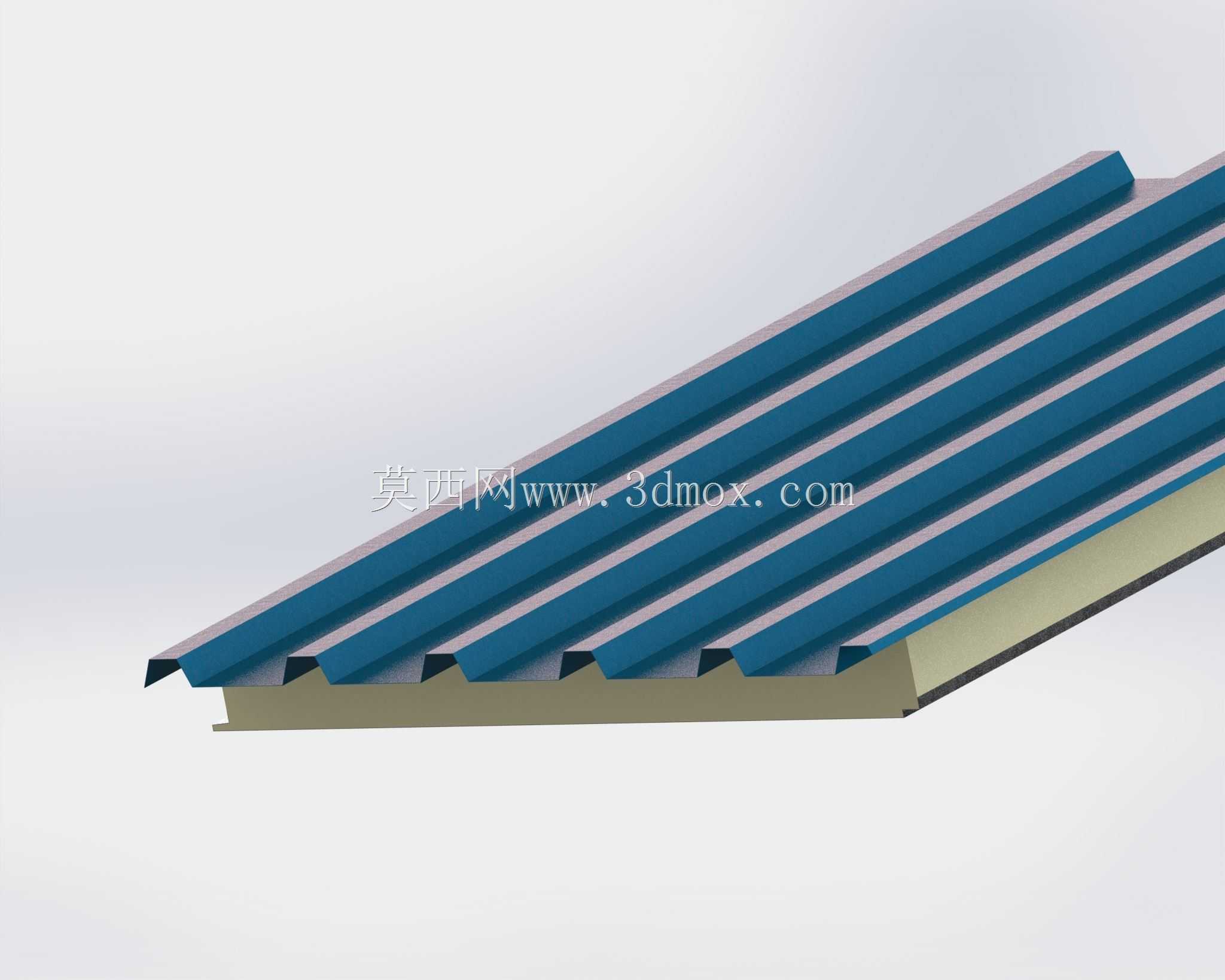

屋面用U型夹芯彩钢复合板结构设计

这款夹芯复合板材主要应用于工业厂房、大型仓储库房、临时搭建场馆、商贸市场等大跨度建筑的屋面围护场景，作为屋面系统的核心受力与防护构件，它同时承担着屋面荷载传导、室外气候阻隔、室内温湿度保持、建筑外观装饰等多重作用，能够替代传统单一材质的屋面瓦材，解决普通金属屋面保温隔热性能差、冷凝水易滴落、安装工序繁琐的行业痛点。从功能特性来看，该板材采用三层复合夹芯结构，外层为多道U型加强肋的压型金属面板，凸起的肋条沿板材长度方向通长布置，既可以提升板材整体的抗弯刚度，让板材在大跨度檩条间距下不会出现中部下挠变形，也能引导屋面雨水顺着肋槽快速排出，避免屋面积水渗漏；中间芯层采用轻质保温隔热材料，能够有效阻隔室外热量向室内传递，同时隔绝室外环境噪音，降低降雨、大风天气下的室内噪音水平，还能避免冬季室内外温差过大导致的屋面板内侧结露问题；内层为平整的金属底板，安装完成后无需额外做吊顶处理，即可获得整洁美观的室内顶面效果。在设计思路上，这款板材充分考虑了现场安装的便捷性与长期使用的可靠性，板材侧边采用标准的搭接企口结构，安装时相邻板材只需对准企口扣合即可完成拼接，不需要额外做复杂的密封处理就能保证拼接处的防水性能，有效缩短屋面施工的周期；U型肋的高度与间距经过力学验算，匹配常规工业建筑的檩条布置间距，能够承受常规地区的雪荷载、风荷载以及施工检修时的人员踩踏荷载，不会出现局部凹陷变形的问题。从尺寸与安装边界来看，该款板材有效覆盖宽度为1040mm，单块板材可根据建筑屋面的坡长定制生产长度，安装时只需通过专用自攻紧固件将板材的肋边固定在下部的屋面檩条上即可，紧固件隐藏在搭接企口内部，不会暴露在室外环境中，既避免了紧固件长期受雨水侵蚀生锈，也保证了屋面外观的整体性；板材的厚度可根据不同地区的保温要求灵活调整，适配不同气候区的建筑节能设计标准，安装完成后整体屋面自重较轻，能够有效降低下部主体结构的荷载负担，适合各类新建钢结构建筑以及旧屋面的翻新改造工程使用。
