巴黎标志性镂空桁架铁塔结构设计

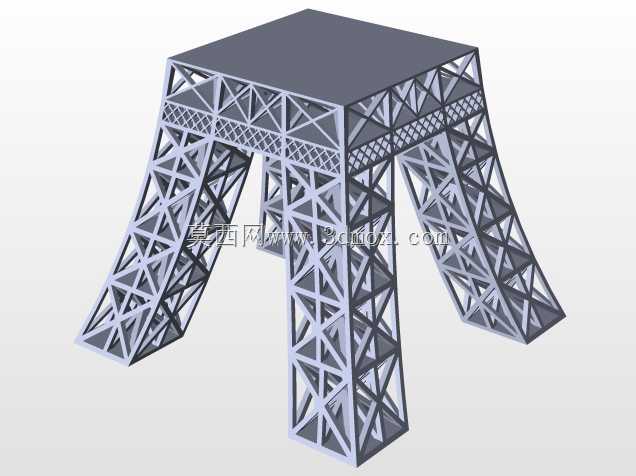

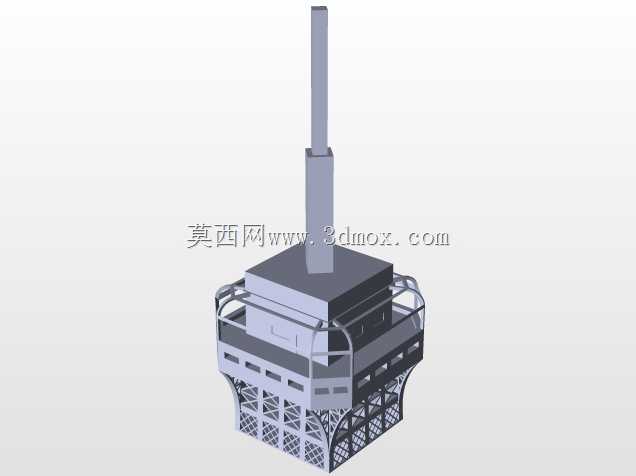

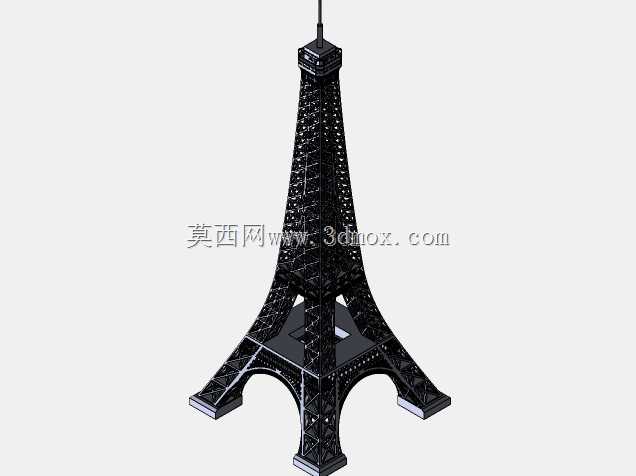

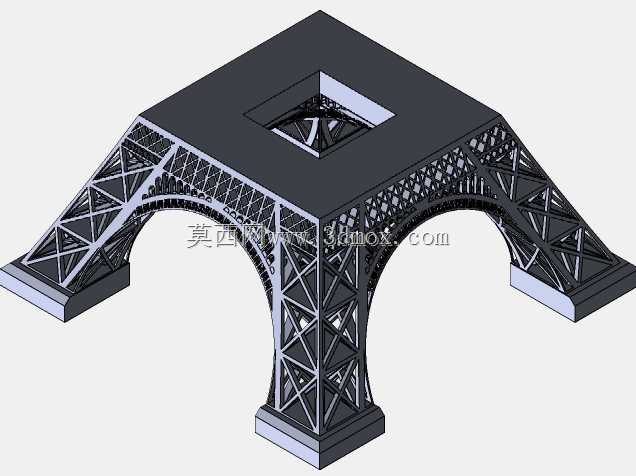

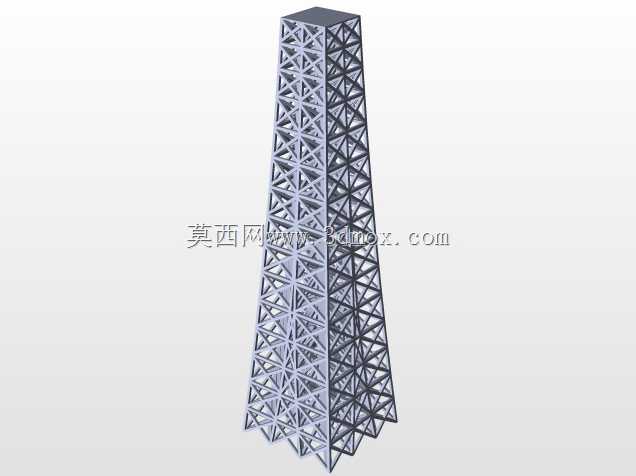

本次呈现的镂空桁架铁塔结构，核心应用场景覆盖文旅场景微缩展陈、建筑结构教学演示、文创周边衍生开发三大领域，在文旅展陈场景中，该结构可作为城市主题展馆、世界建筑博览展区的核心展项，凭借高辨识度的外形快速传递地域文化属性；在建筑教学场景中，可作为大跨度镂空桁架结构的具象教学载体，帮助学习者直观理解空间桁架的受力传递逻辑与构件排布规律；在文创开发场景中，可作为微缩摆件、拼装模型的结构原型，适配不同比例的衍生产品制作需求。从实际用途来看，该结构完全还原了原型铁塔的空间受力体系，底部四个向外延展的弧形支腿构成稳定的支撑边界，将上部结构的荷载通过交错的桁架杆件均匀传递至底部支撑点，无需额外辅助支撑即可实现独立站立，适配各类静态展示场景的摆放需求。在功能特性层面，该结构采用全镂空桁架设计，所有杆件均按照空间受力逻辑排布，既还原了原型铁塔轻盈通透的视觉效果，又通过三角形稳定结构保证了整体的结构强度，避免微缩模型易出现的杆件变形、结构失稳问题；分层收分的外形设计从底部宽大的支撑基座逐步向上收窄至顶部天线结构，完全复刻了原型的视觉比例，每一层的平台结构、交叉腹杆排布都与原型保持一致，细节还原度足以满足近距离观赏的精度要求。从设计思路来看，整个结构遵循空间桁架受力最优原则，将整体拆分为底部支撑段、中部塔身段、顶部尖塔段三个独立模块分别设计，底部支撑段重点强化弧形支腿的曲率与腹杆密度，保证支撑稳定性；中部塔身段采用等比例收分的渐变桁架结构，通过交错的斜向腹杆抵消水平风荷载带来的侧向力；顶部尖塔段简化杆件排布，在保证外形辨识度的前提下降低上部结构重量，优化整体重心位置。在外形尺寸与安装边界层面，该结构底部支腿最大外扩宽度与整体高度的比例约为1:3，摆放时仅需预留略大于底部支腿外扩范围的平整支撑面即可，无需额外固定连接件；结构所有杆件连接节点均采用一体化衔接设计，无突出的连接结构，不会额外占用摆放空间，适配不同尺寸的展柜、展台摆放需求，同时分层的结构设计也支持分段拆解展示，方便讲解内部桁架的排布逻辑与受力特点。
