三米幅面数控接料上料设备结构设计

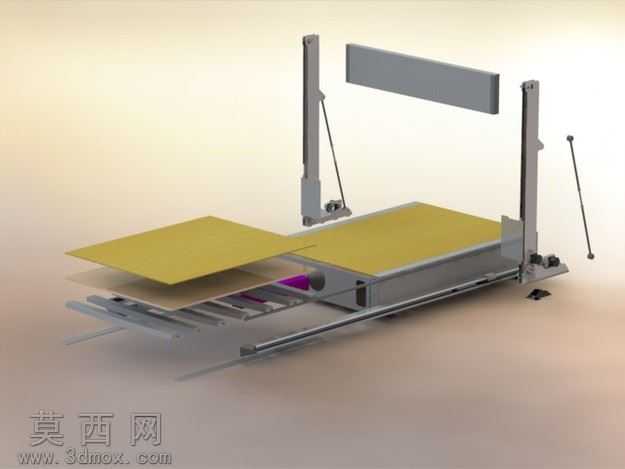

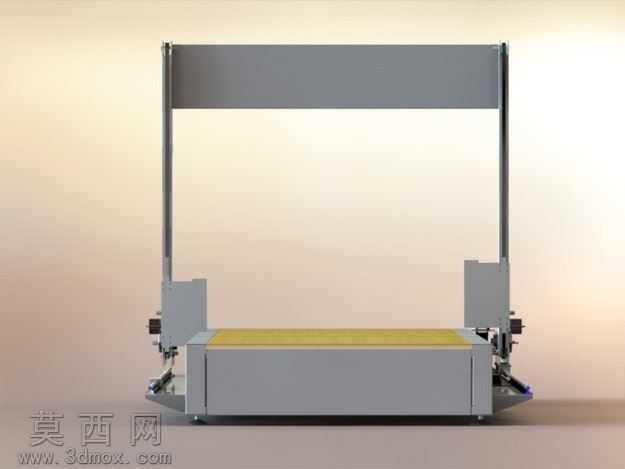

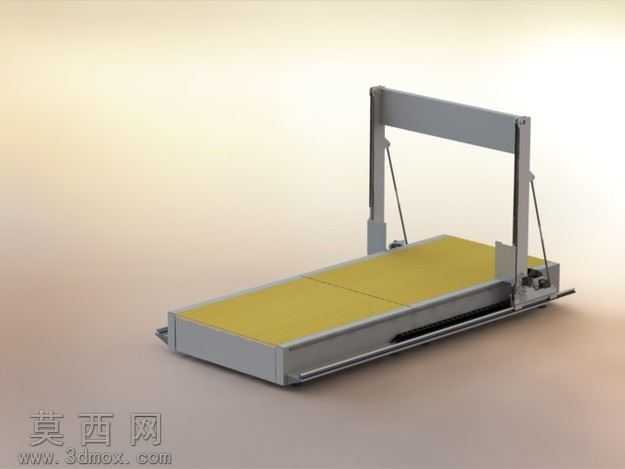

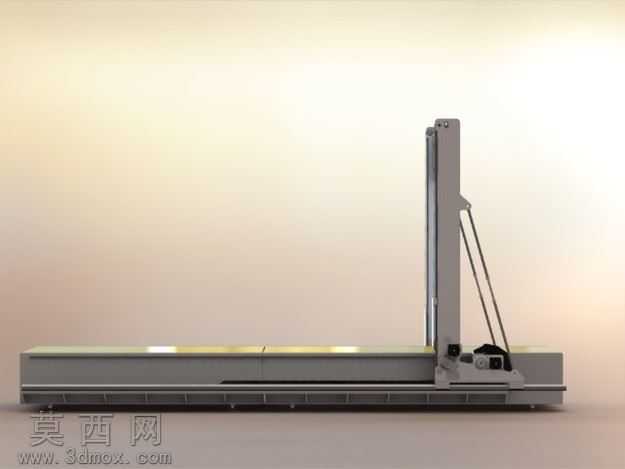

本作品为针对大幅面板材加工场景设计的数控接料上料设备三维模型，整体建模过程严格遵循机械设计规范，在三维建模环境中完成了全零部件的参数化搭建，从底部的床身基座、纵向滑移导轨组件，到两侧的立式支撑立柱、横向定位挡料机构，再到中部的承料平台、分层托料结构以及侧边的手动操控组件，每一处结构都按照实际加工装配的尺寸比例完成建模，各运动部件的配合间隙、装配约束都经过反复校验，确保虚拟装配状态下无干涉、无错位，能够完整还原设备的实际运动逻辑。模型渲染阶段采用了贴合工业设备实际的材质方案，床身、立柱等结构件赋予了磨砂金属灰的铸铁材质，还原焊接床身经时效处理、喷漆后的哑光质感；承料平台表面赋予了耐磨防滑的黄棕色涂层材质，模拟实际设备中铺覆的耐磨缓冲垫层；导轨、传动杆件等运动部件赋予了亮面金属材质，体现精加工后金属表面的光洁质感；操控手柄、气撑杆等辅助配件也分别对应赋予了橡胶、镀铬金属等差异化材质，整体渲染光影柔和，结构层次清晰，能够直观区分不同功能的组件。从结构设计来看，该设备采用双侧立柱支撑的龙门式框架结构，具备极高的结构稳定性，可适配最大三米幅面的板材承接与上料作业，底部的滑移平台可沿纵向导轨平稳移动，配合可升降的分层托料结构，能够实现多层板材的逐片承接、定位与送料，侧边设置的手动操控杆可实现机构的手动微调，两侧加装的气弹簧支撑组件可辅助挡料机构完成开合动作，降低操作力度，承料平台下方预留了传动组件与传感元件的安装空间，可后续拓展自动驱动模块，实现全自动化的上料接料作业。设计思路上，该设备参考了成熟数控加工设备的上料机构逻辑，充分考虑了大幅面板材加工过程中人工上下料的劳动强度大、定位精度差的痛点，通过宽幅承料平台与可调节定位挡块的配合，能够快速完成板材的定位对齐，减少板材上料的辅助时间，同时模块化的结构设计也便于零部件的加工、装配与后期维护，各标准件均可采用市面通用型号，有效降低设备的制造成本，模型完整还原了设备的装配关系与结构细节，可作为同类大幅面数控加工辅助设备设计的参考方案，也可用于数控设备相关的教学演示、结构验证场景。
