多孔铝型材挤压成型模具结构设计

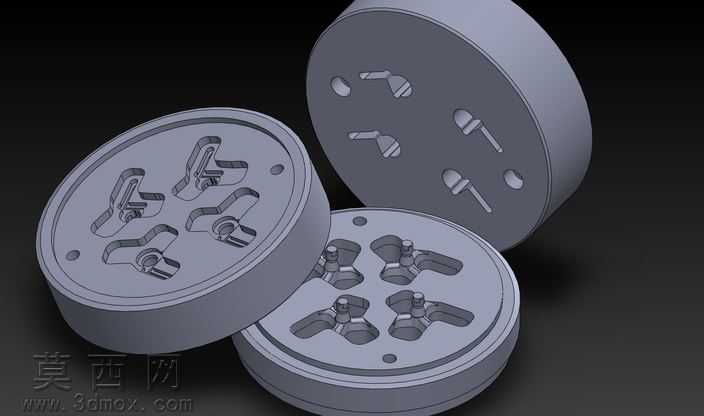

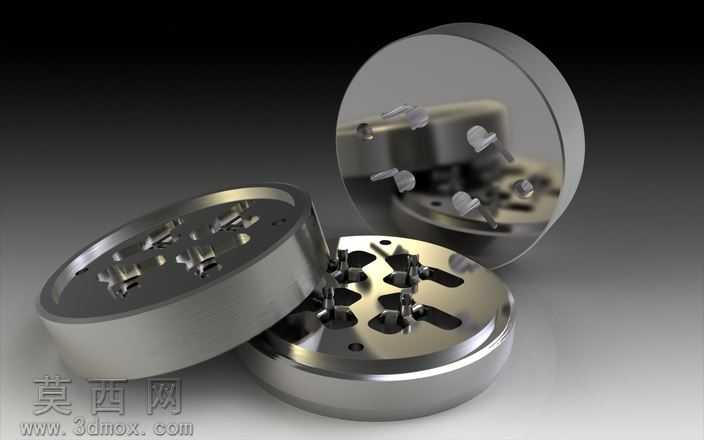

本套铝挤压模具采用三维参数化建模方式完成整体结构设计，整套模具分为上模、下模、模垫三个核心装配部件，建模过程中针对铝型材挤压生产的实际工况做了结构适配。建模阶段首先完成挤压型材截面的轮廓提取，根据型材的截面形状、壁厚分布确定分流孔的排布位置、形状与尺寸，本次设计为四腔出料结构，四个分流孔沿模具中心周向均匀分布，每个分流孔的进料端做了圆弧过渡处理，能够有效降低铝料流入时的流动阻力，避免金属流动过程中出现死区。上模部分设计有独立的分流桥结构，分流桥采用水滴形截面设计，桥体宽度根据挤压力载荷做了强度校核，既保证模桥在高压挤压下不会发生变形断裂，又尽可能减少桥体对金属流的遮挡，降低挤压过程的压力损耗。下模部分的焊合室采用二级渐变式结构，焊合室深度根据型材的外接圆尺寸匹配设计，能够保证多股金属流在焊合室内充分形成高压环境，让分流后的金属在高温高压下实现牢固焊合，避免挤出型材出现焊合线开裂、强度不足的问题。工作带部分根据型材不同位置的壁厚差做了长短差异化设计，壁厚较厚的位置对应更长的工作带长度，壁厚较薄的位置适当缩短工作带，通过工作带的摩擦阻力调节金属流出模孔的速度，保证型材整个截面的出料速度均匀一致，避免挤出型材出现扭拧、弯曲、平面间隙超差等成型缺陷。模型渲染阶段采用金属模具钢材质，还原了模具经过精加工后的金属哑光质感，对模孔、分流孔的边缘做了倒角细节处理，省略了非核心的螺栓、定位销等标准连接件结构，重点突出模具的成型工作部分结构，清晰展示了铝挤压模具从进料、分流、焊合到出料的完整结构逻辑，能够直观呈现多孔铝挤压模的工作原理与结构设计要点。
