工业传动用十字轴式万向接头结构设计

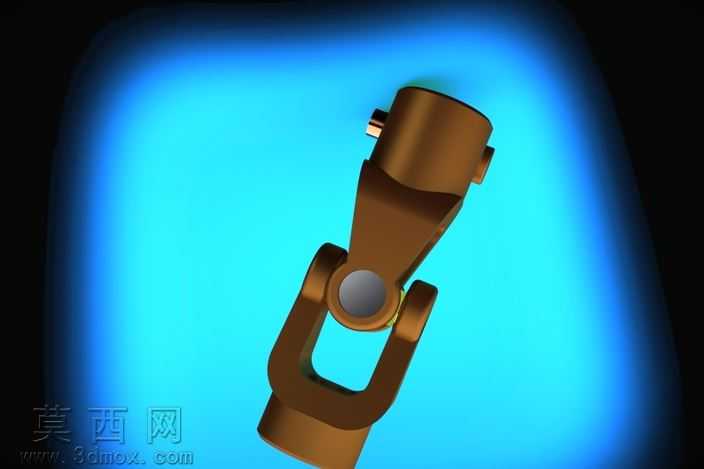

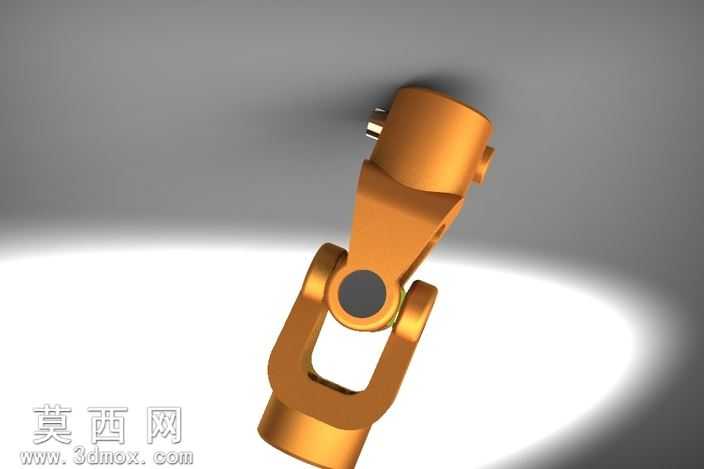

本作品为工业传动场景使用的十字轴式万向接头三维建模成果，建模过程严格遵循机械传动零件的设计规范，从结构原理出发完成全参数化建模。建模阶段首先完成核心铰接部件十字轴的尺寸定义，依据万向传动的扭矩传递需求确定轴颈直径、十字轴中心距等核心参数，保证轴颈与叉架耳孔的配合间隙符合转动副的设计要求，既能够实现两轴间不同角度的扭矩传递，又避免间隙过大导致的传动冲击与晃动。随后完成两端连接叉架的建模，叉架采用U型开口结构，耳孔位置与十字轴轴颈精准同轴，叉架端部的连接结构采用标准化的连接接口设计，可适配常见的传动杆件连接需求，叉架主体做了等强度结构优化，在保证结构刚度满足传动扭矩要求的前提下，去除非受力区域的多余材料，实现零件的轻量化设计。渲染阶段为模型赋予了金属材质效果，模拟合金结构钢经表面氧化处理后的暖金色金属质感，调整材质的粗糙度、金属度参数还原真实金属零件的表面反光特性，搭配柔和的影棚布光方案，通过主光、辅光与轮廓光的配合，清晰展现万向接头的铰接结构细节、各部件的配合关系与零件轮廓特征，能够直观呈现万向接头在偏转角度下的工作形态。整个模型的结构设计完全符合万向接头的工作原理，十字轴与两端叉架的铰接副可实现多角度灵活转动，能够补偿两传动轴之间的角度偏差与位置偏移，适用于传动轴线存在夹角的机械传动场景，模型的各部件尺寸比例协调，配合关系准确，可用于机械结构教学演示、传动系统装配模拟、产品设计方案展示等场景，完整还原了十字轴式万向接头的典型结构特征与功能特性。
