双腔铝型材挤压成型模具结构设计

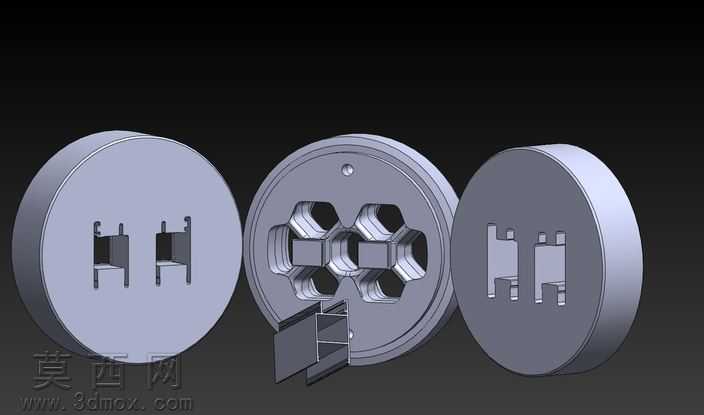

本套铝挤压模具采用三层组合式结构设计，通过三维建模软件完成全参数化建模，整体为圆盘式模座结构，适配常规挤压机的安装定位尺寸。建模过程中首先完成挤压工作带的轮廓绘制，针对双腔铝型材的截面特征，精准绘制两个对称的型材成型型腔，在分流模部分设计四个对称分布的分流孔，保障铝料在挤压过程中能够均匀流向各个成型区域，避免型材成型后出现壁厚不均、变形扭曲的问题。模型渲染阶段采用金属钢材质赋予模具各部件，通过哑光金属材质参数调整，还原模具钢的真实质感，搭配深色背景突出模具的结构层次，同时对分流孔、工作带、定位销孔等关键结构做了边线高亮处理，清晰展现各部件的配合关系。结构设计上，模具分为进料导流模、分流组合模、出料成型模三个部分，各模片之间采用精密平面贴合定位，设置定位销孔保障装配同轴度，导流模的进料口做了倒角过渡处理，减少铝料进料时的流动阻力，分流模的分流桥做了流线型修型，降低挤压力的同时提升模具使用寿命，出料模的工作带长度根据型材不同位置的料流速度做差异化设计，料流较快的位置加长工作带增加摩擦阻力，料流较慢的位置缩短工作带减少阻力，最终保障挤出的铝型材截面尺寸精度达标、表面质量均匀。设计思路围绕小截面双腔铝型材的批量挤压生产需求展开，兼顾模具的加工工艺性与使用强度，各模片的厚度设计充分考虑挤压过程中的承压需求，避免生产过程中出现模具变形、开裂的问题，同时拆分式的结构也便于后续模具的维护与工作带修复，当局部工作带出现磨损时，仅需更换对应模片即可，大幅降低模具的维护成本。建模过程中对各部件的配合间隙做了模拟验证，保障装配后各型腔的对位精度，避免出现错台、毛刺等型材成型缺陷，整体模型完整还原了铝挤压模具从进料、分流、焊合到成型出料的全流程结构逻辑。
