工业用多腔异型材铝挤压成型模具

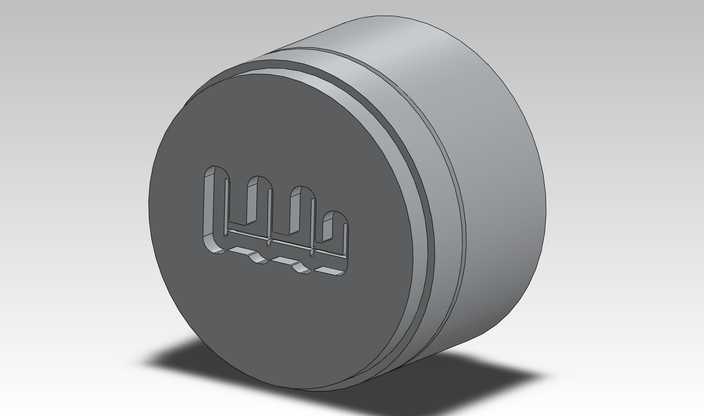

本作品为铝型材挤压生产用的成型模具，整体采用圆柱式模体结构设计，建模过程中先以回转特征构建模体的基体轮廓，精准控制模体的外径、台阶定位环的尺寸公差，保证模具能够与挤压机模座精准适配，避免生产过程中出现漏铝、错位的问题。模芯工作区域采用多腔式异型材流道设计，建模时逐一绘制每个成型腔的截面轮廓，针对型材的薄壁特征做了等距偏移处理，预留出铝料热挤压过程中的变形余量，同时在模腔进料端做了平滑的导流倒角，减少铝料流动过程中的阻力，避免成型过程中出现缺料、冷隔的缺陷。渲染阶段采用金属模具钢材质，调整材质的粗糙度参数还原模具调质处理后的哑光金属质感，添加柔和的环境光突出模体的台阶结构与模腔的轮廓细节，在模体下方添加柔和的投影效果，增强模型的立体视觉表现。结构设计上，模体外圈设置了双层定位台阶，既可以保证模具安装时的同轴度，也能在挤压过程中承受更大的轴向压力，避免模体受压变形；模腔的出料端做了0.5度的脱模斜度设计，方便成型后的铝型材顺利脱出，减少型材表面的刮擦损伤。设计过程中重点考量了铝料在高温高压下的流动特性，对每个模腔的进料口做了流量均衡调整，保证各个型腔的铝料进料速度一致，避免不同部位的型材因流速差产生扭曲变形，同时模体的厚度经过受力仿真验证，能够承受常规铝挤压工艺下的挤压力，保证模具的使用寿命，适合小批量异型材铝制品的挤压生产使用。
