达芬奇创意螺旋啮合传动机械结构

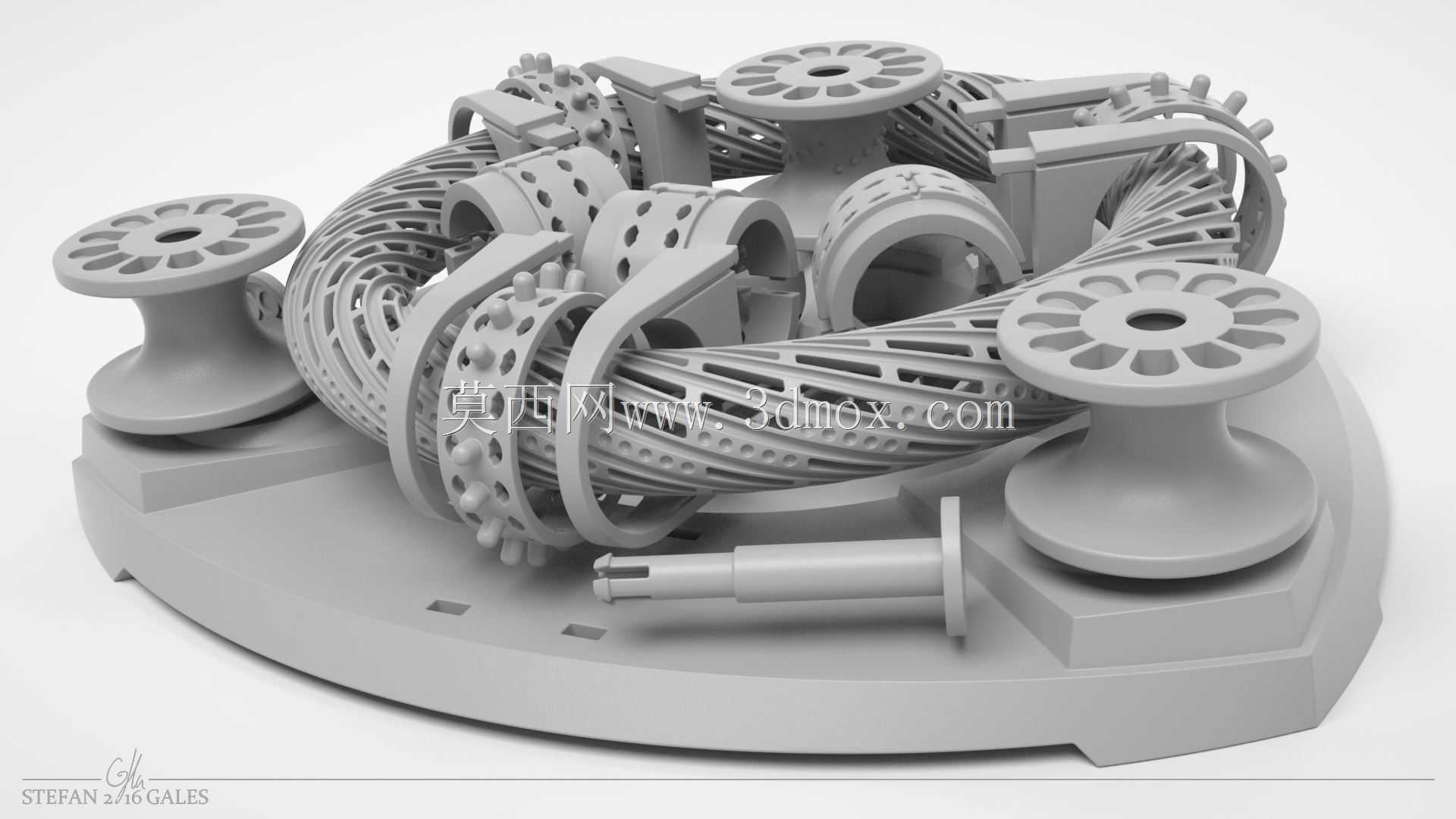

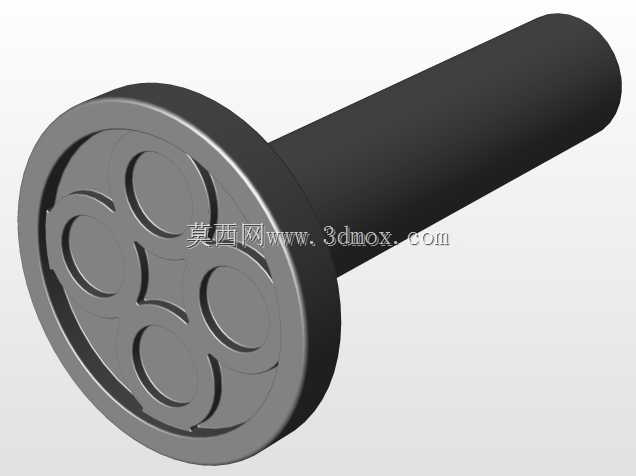

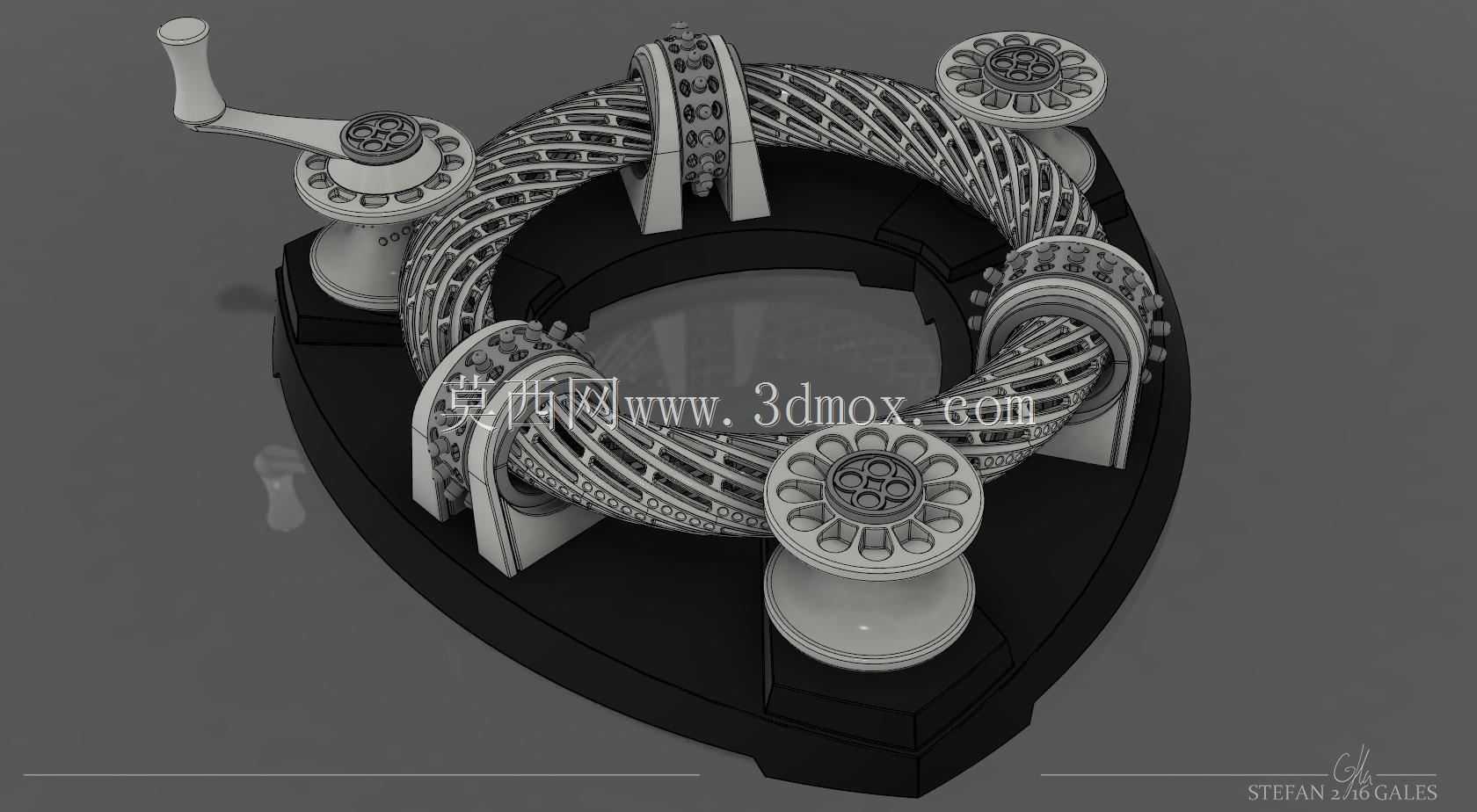

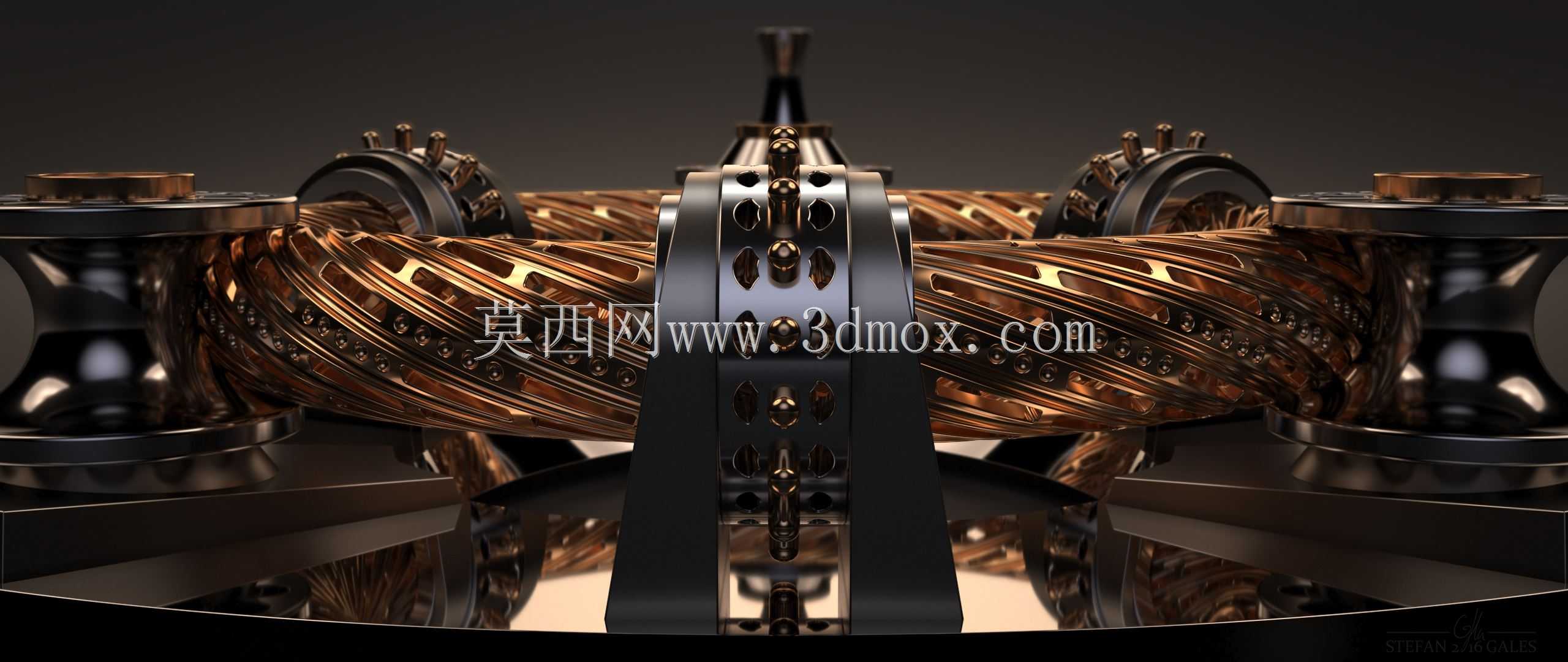

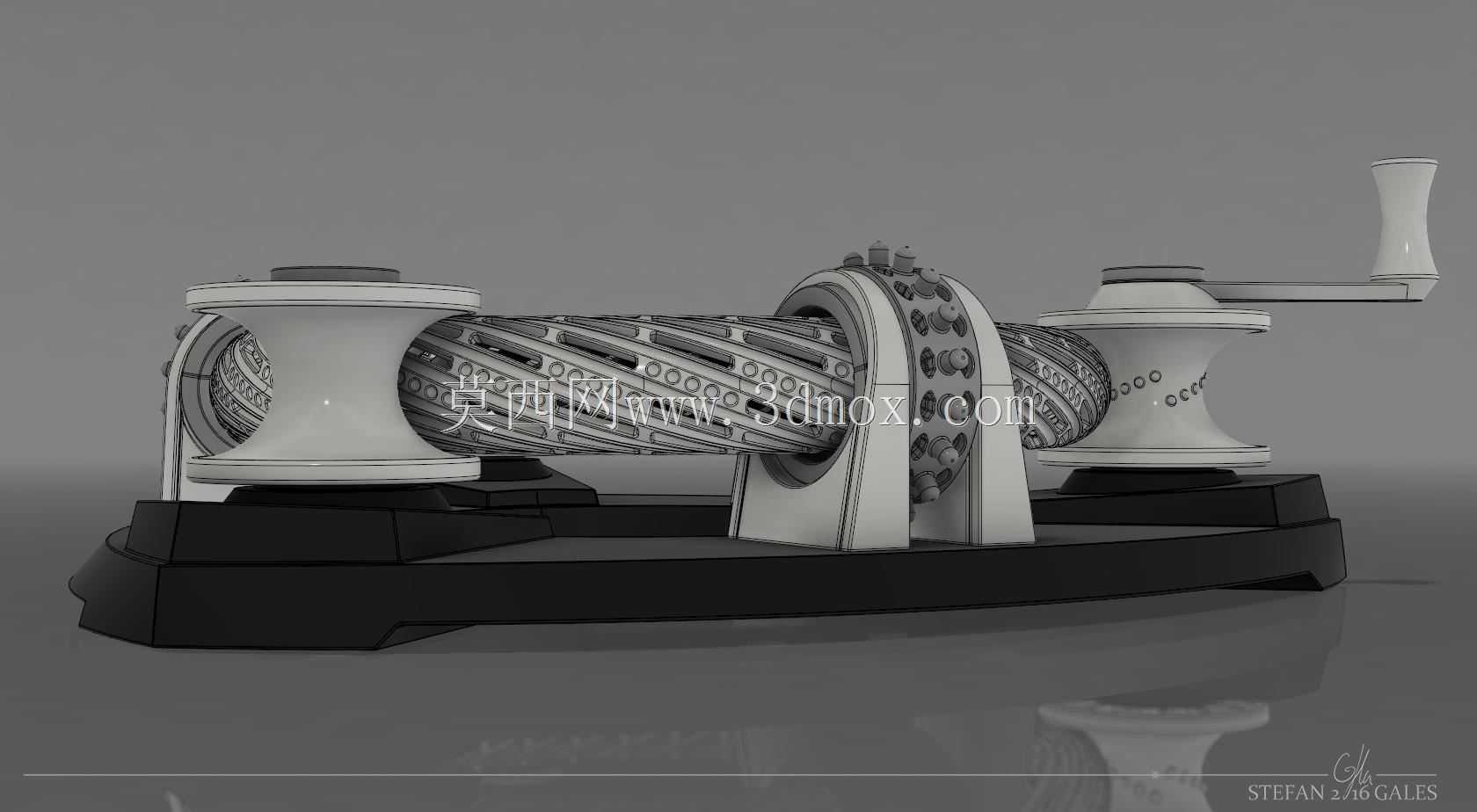

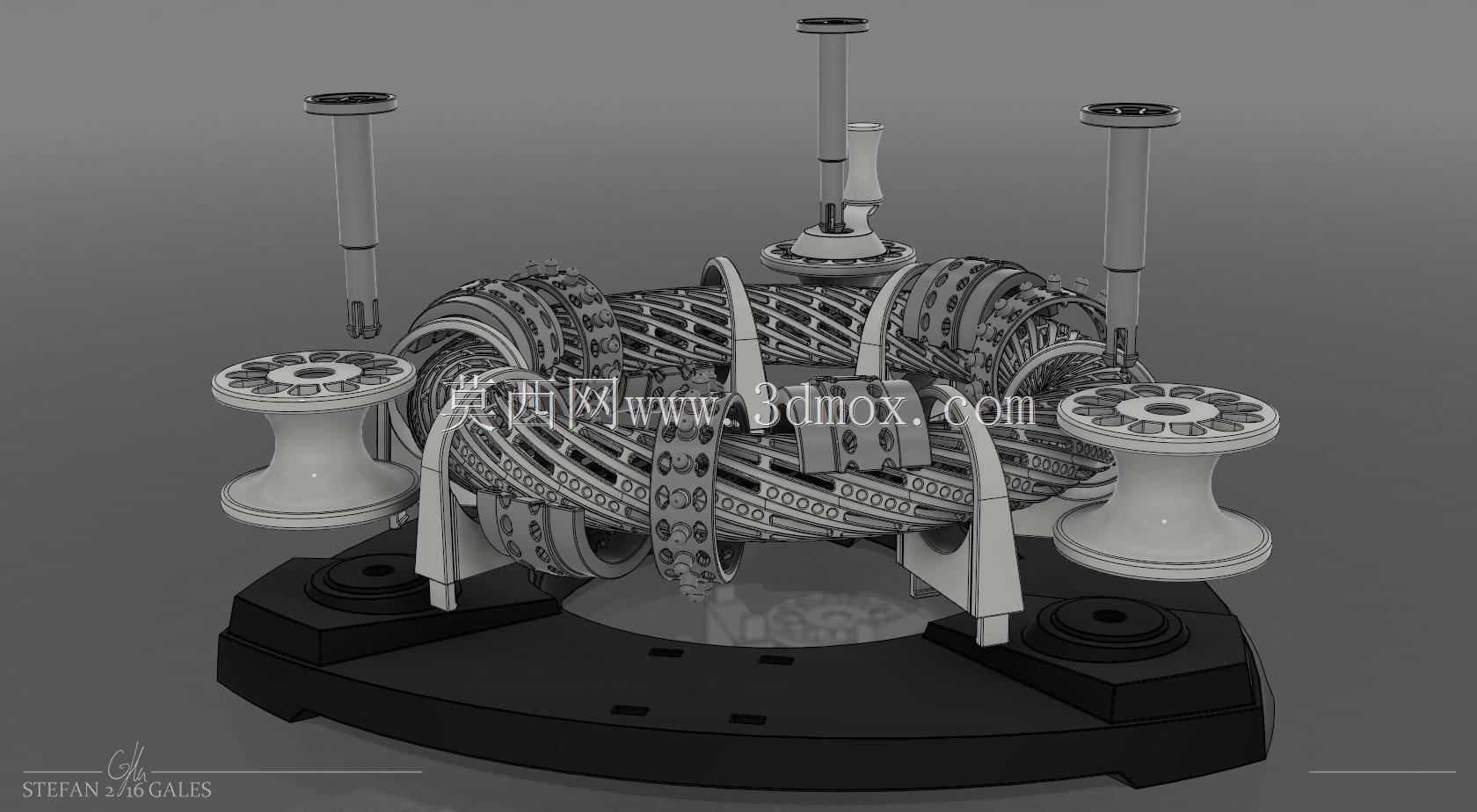

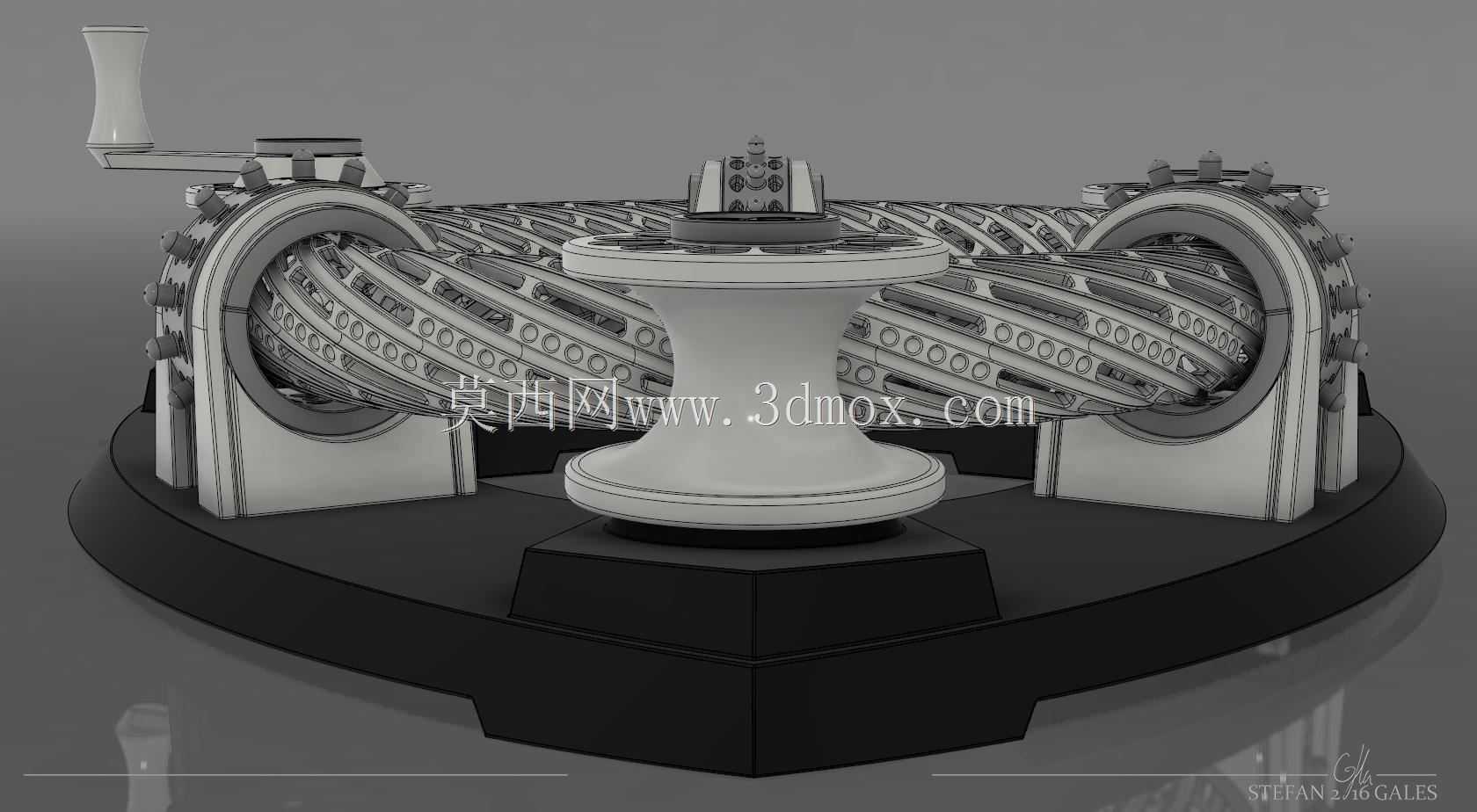

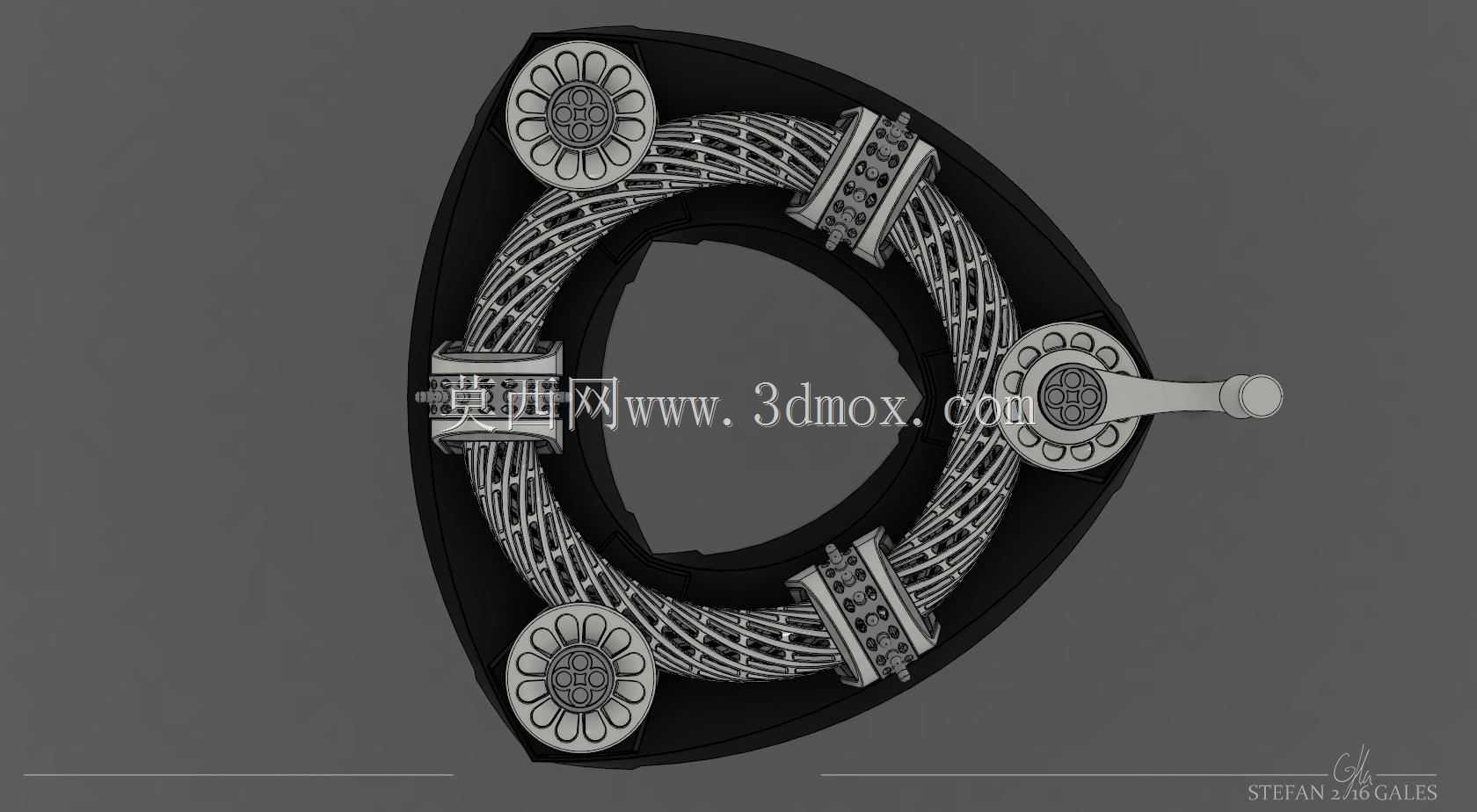

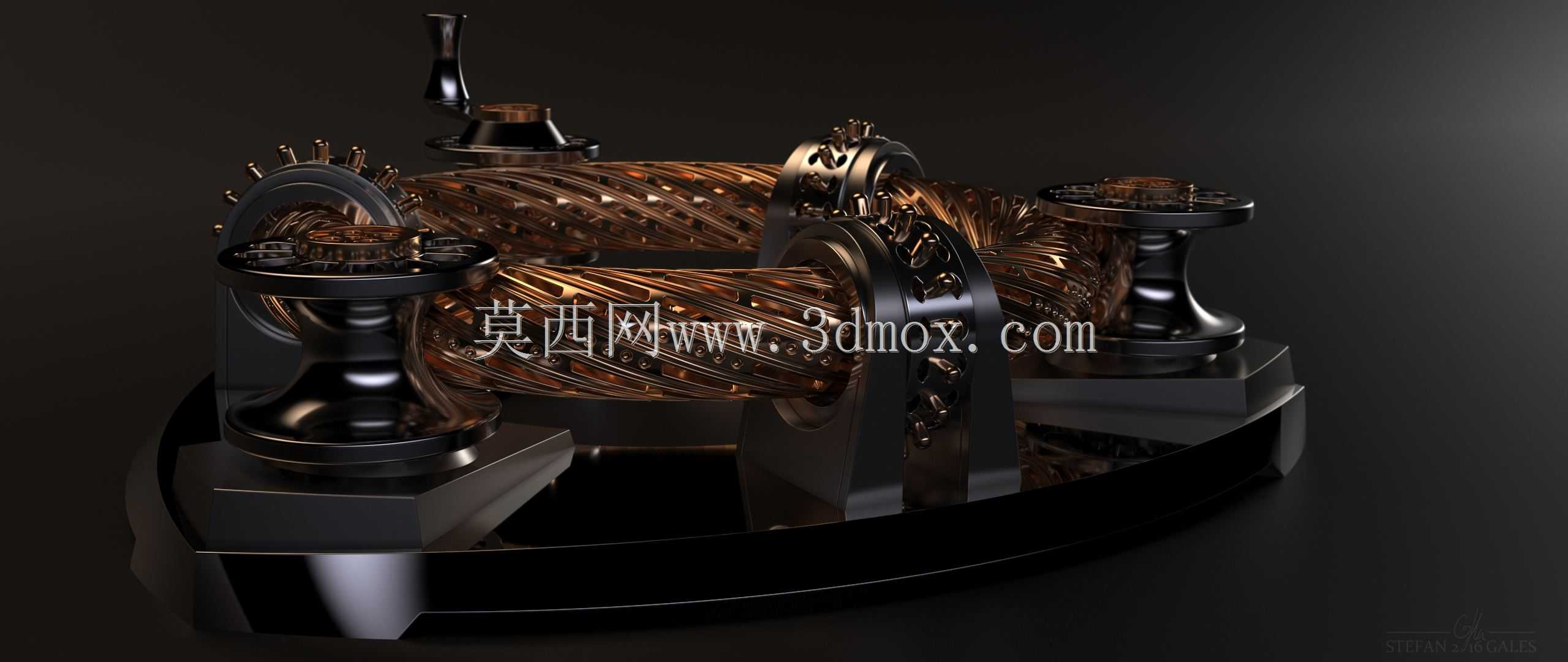

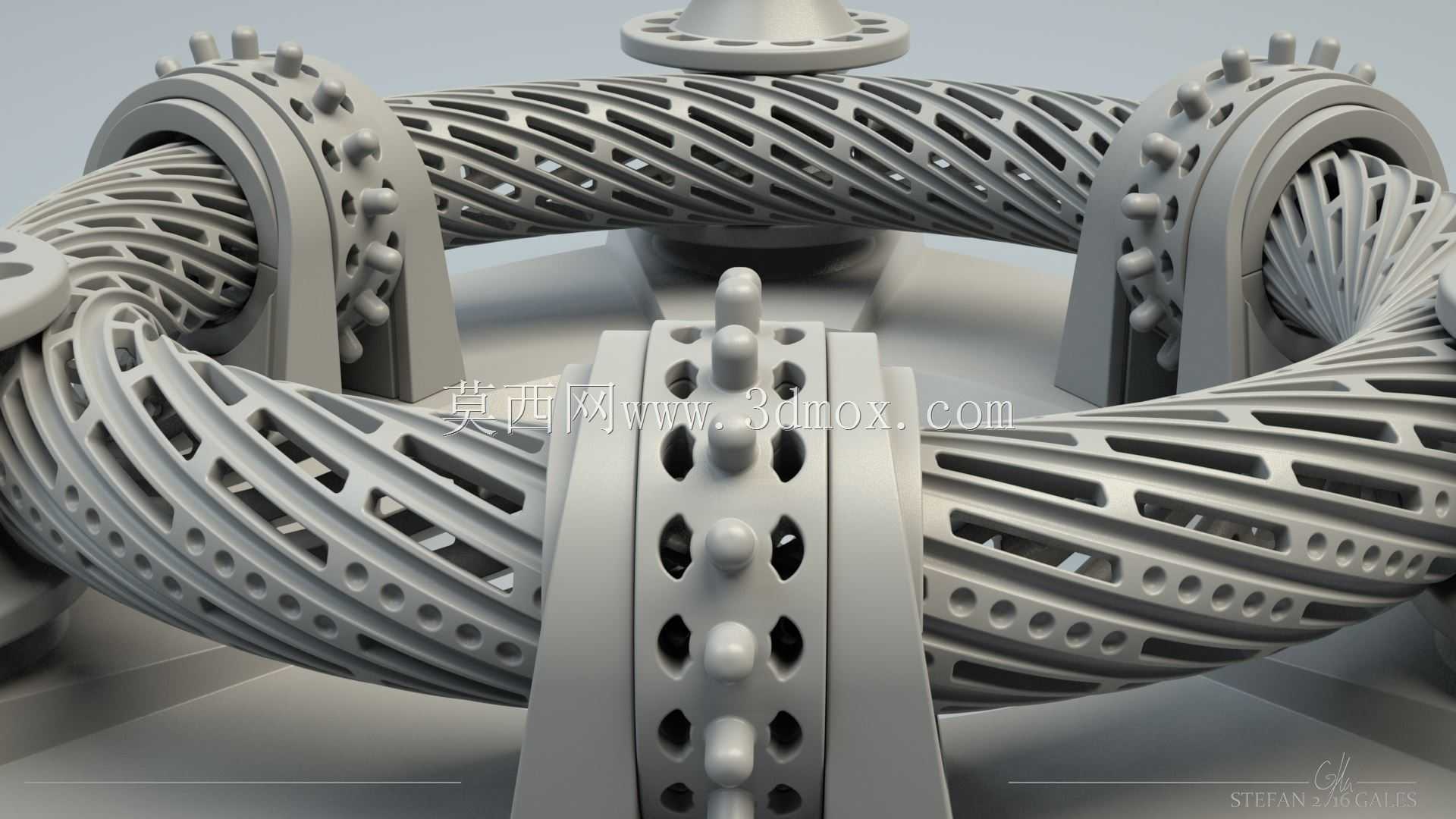

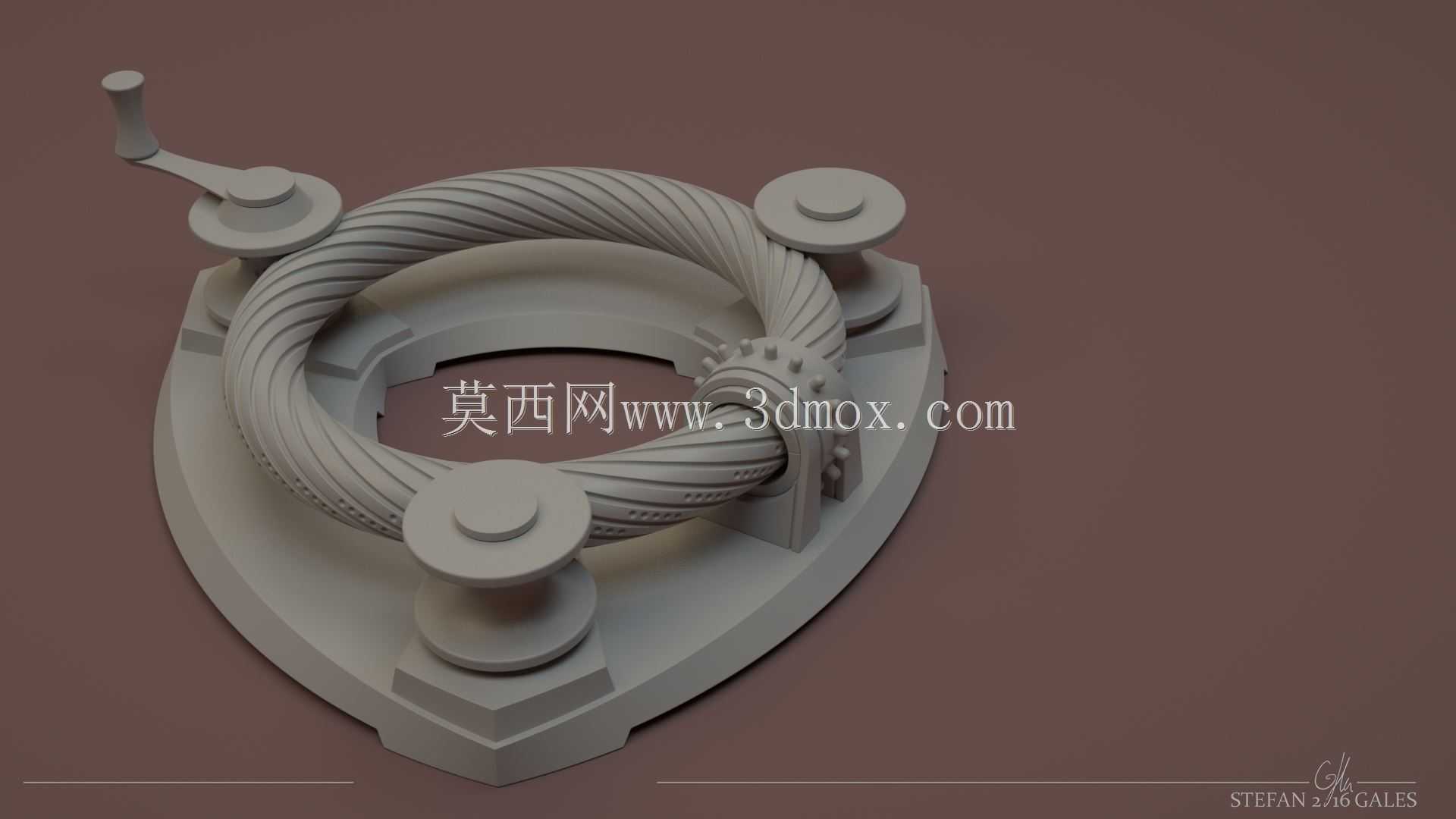

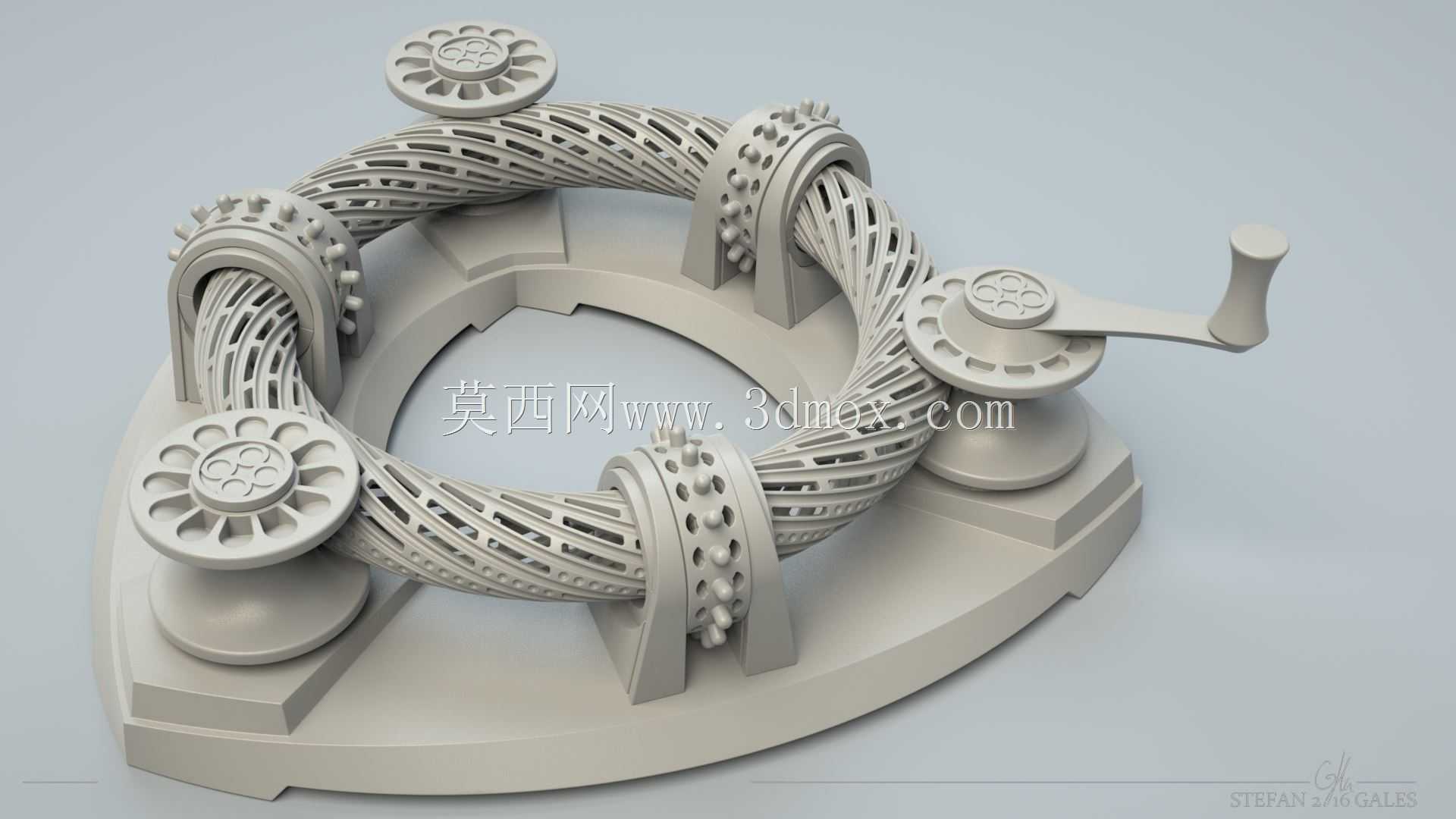

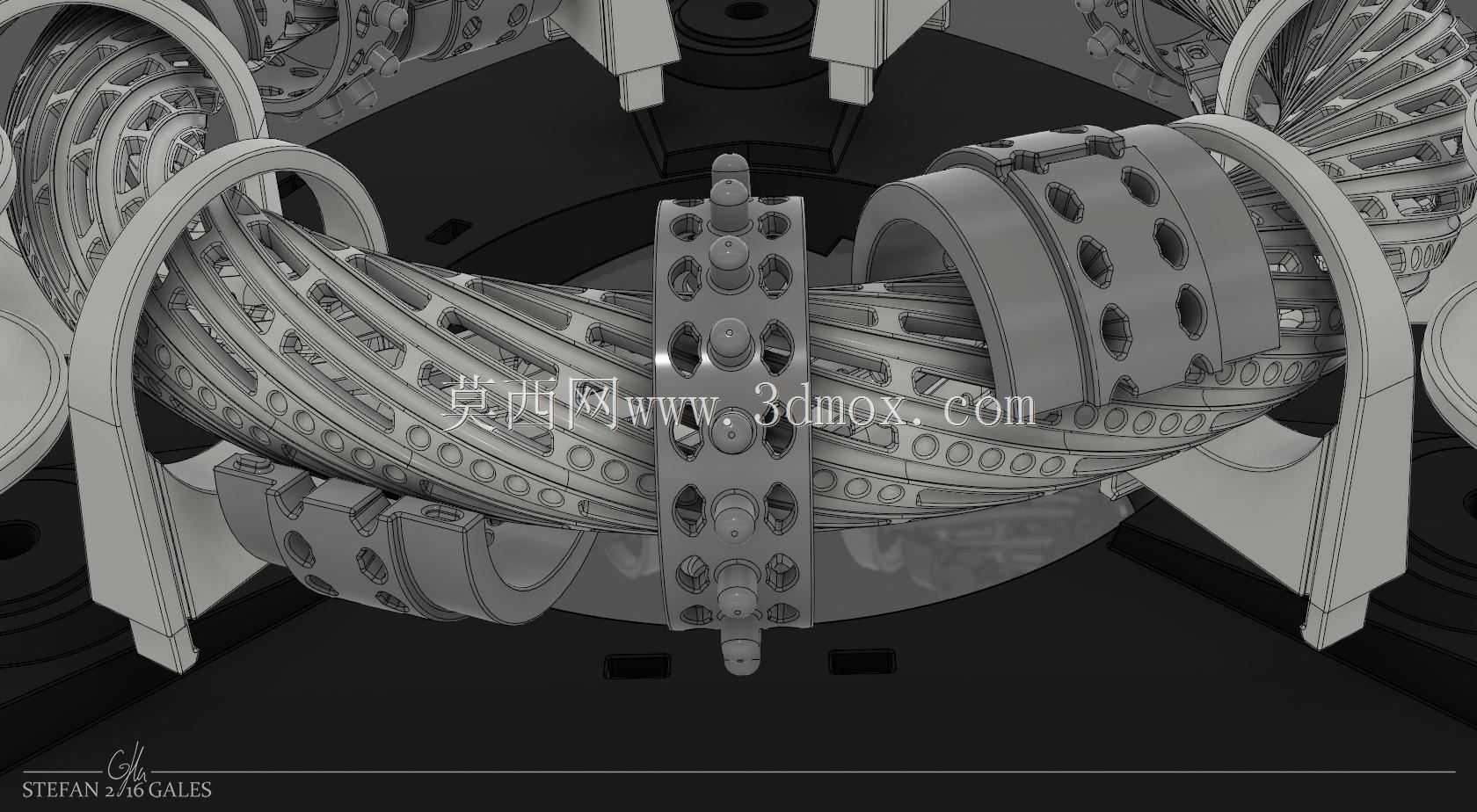

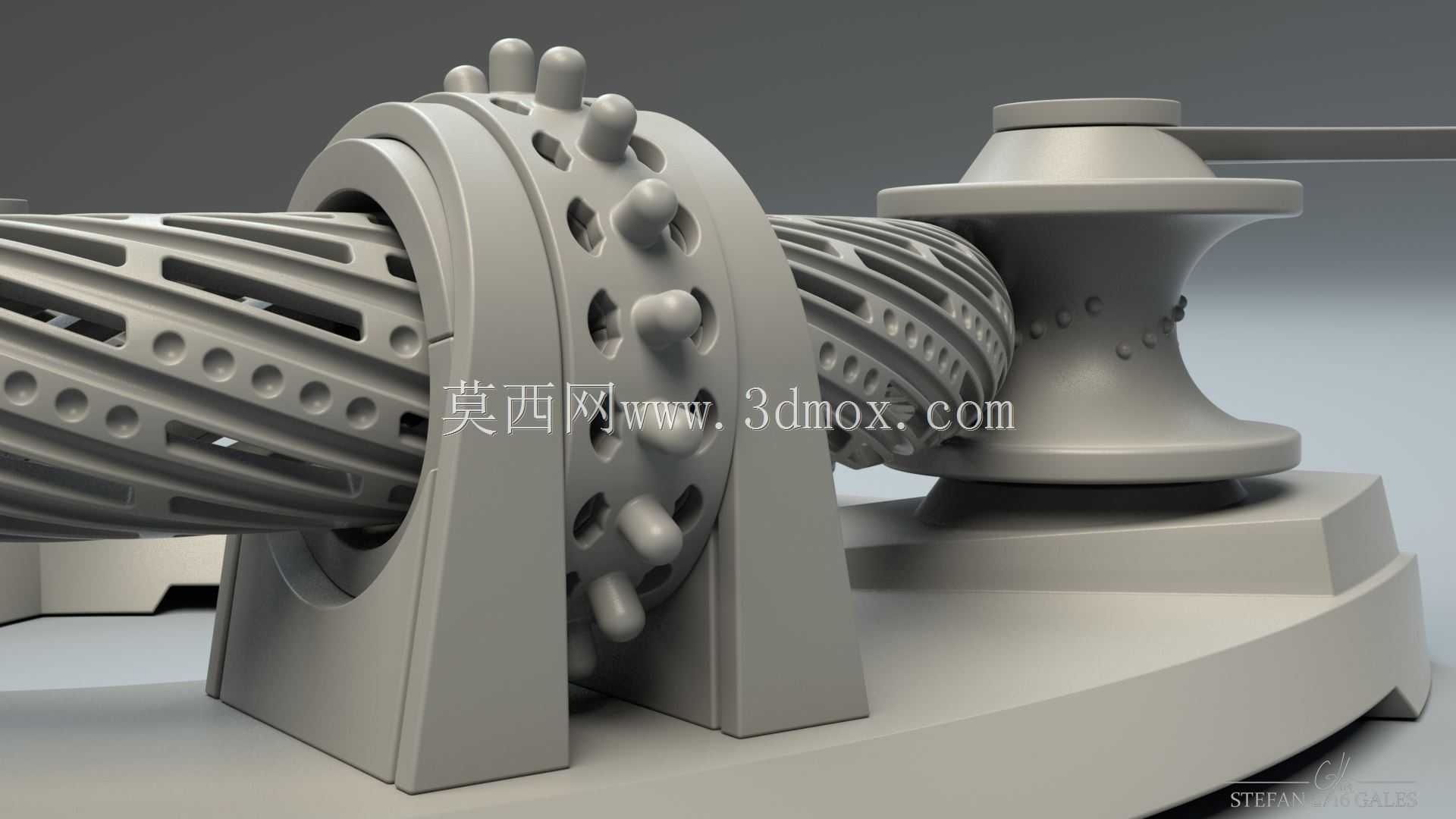

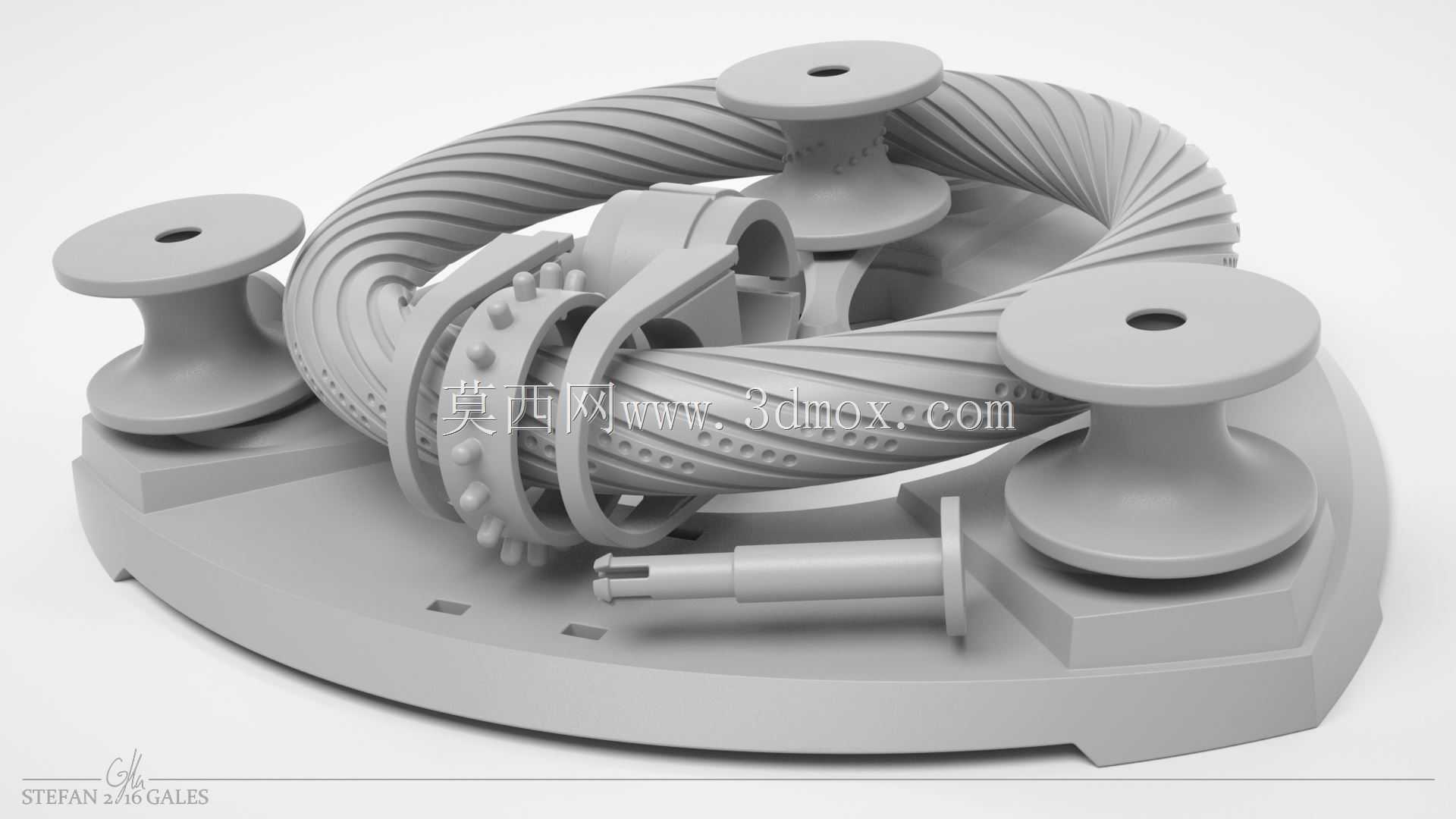

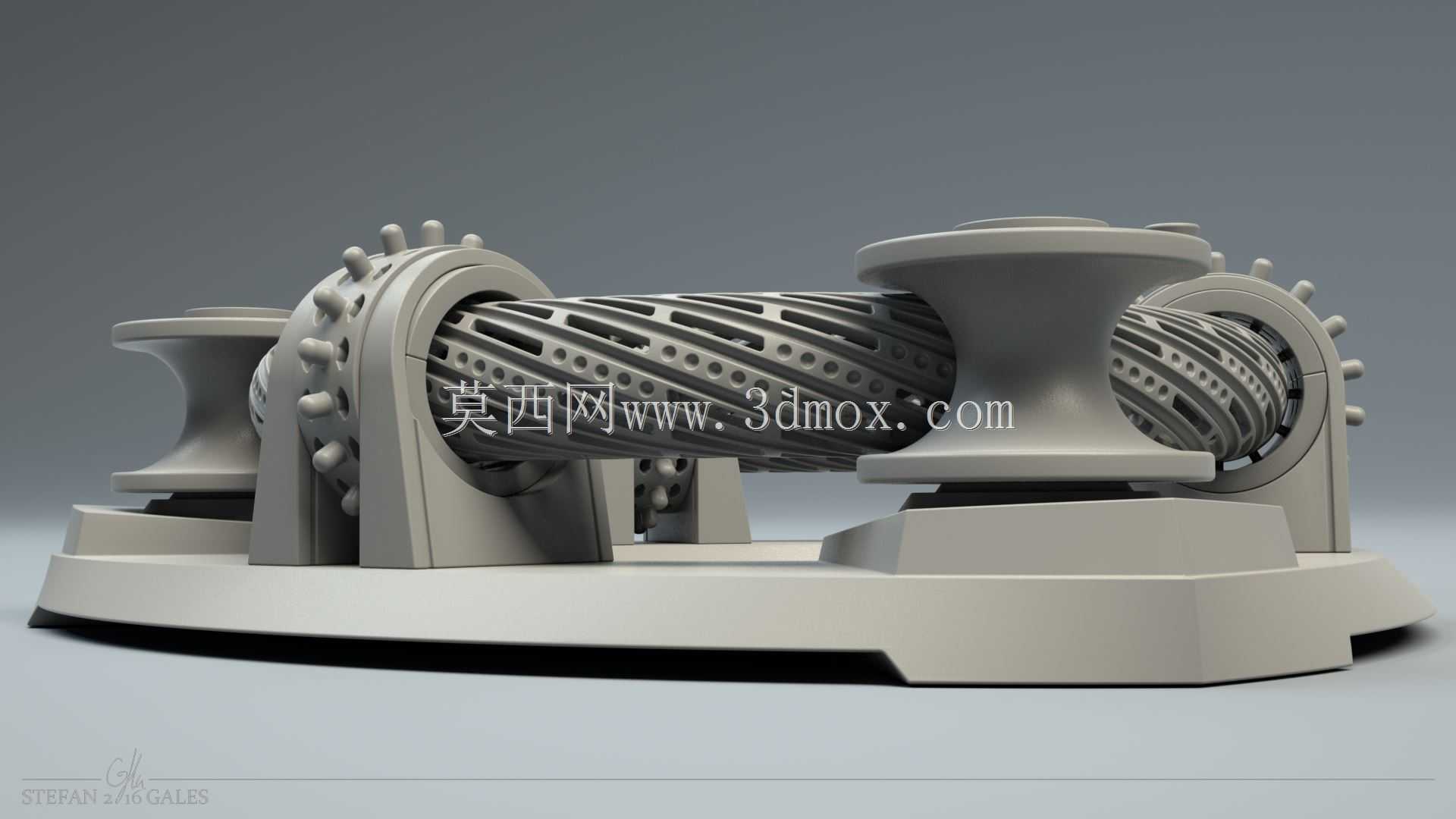

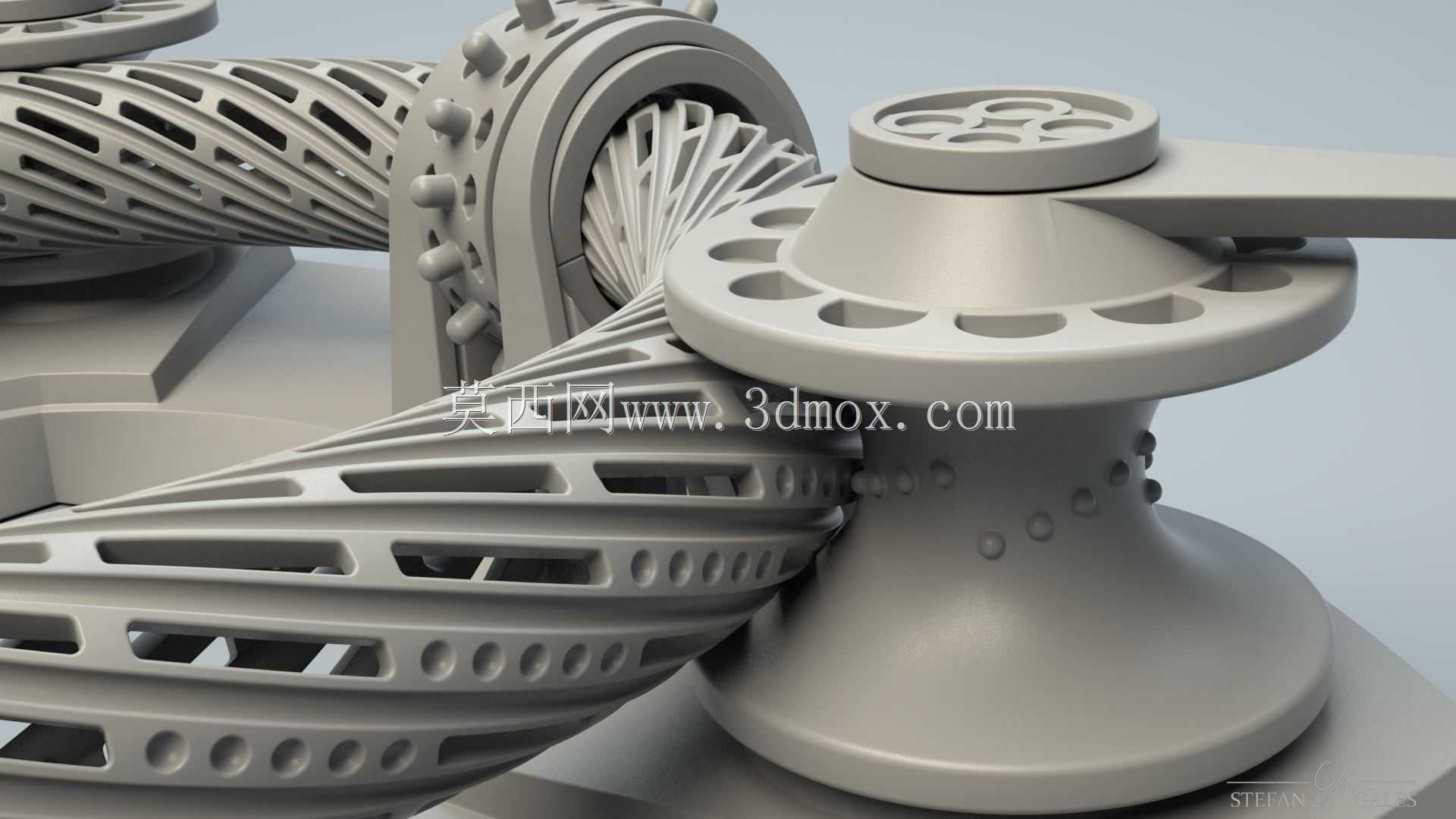

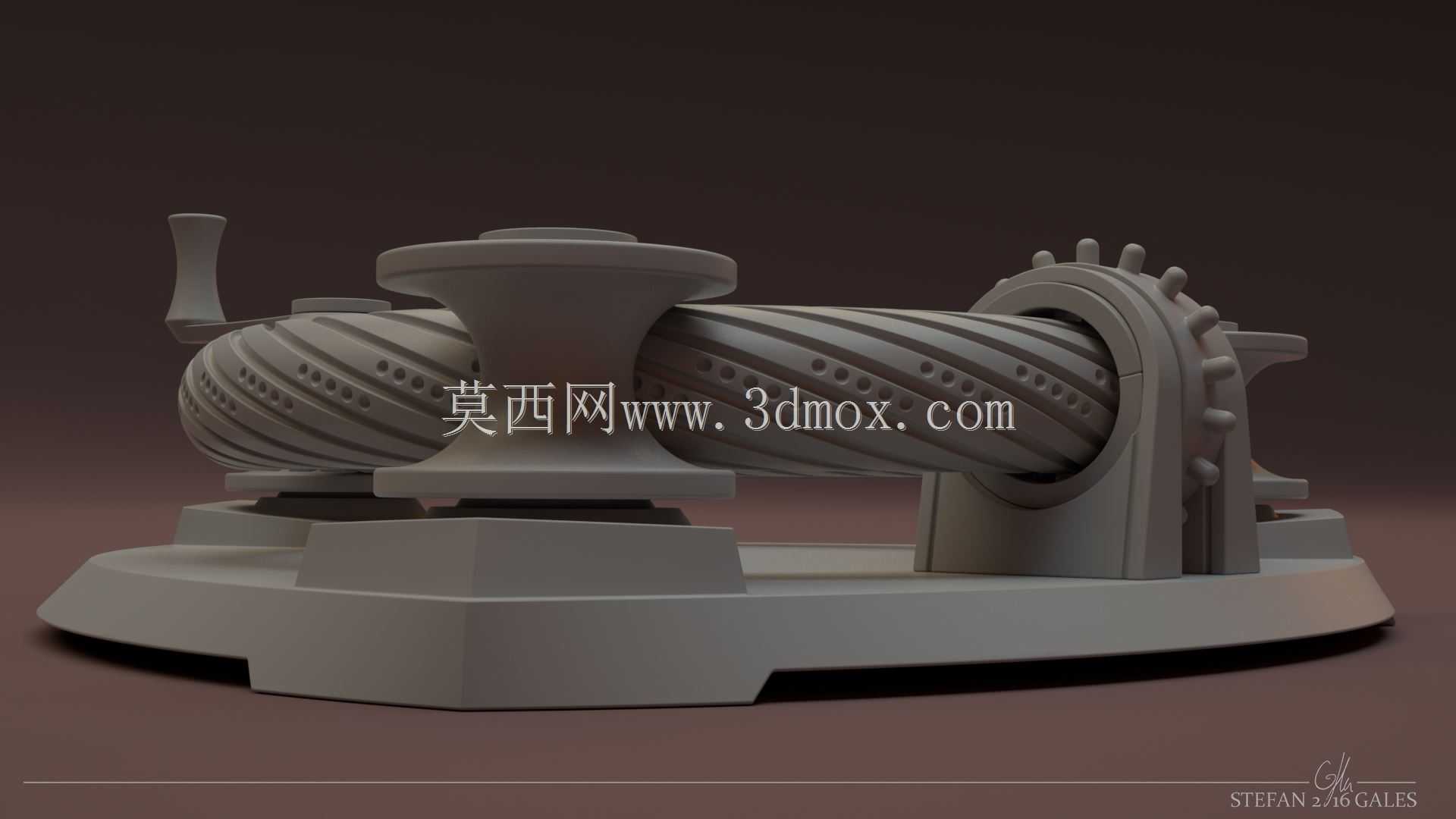

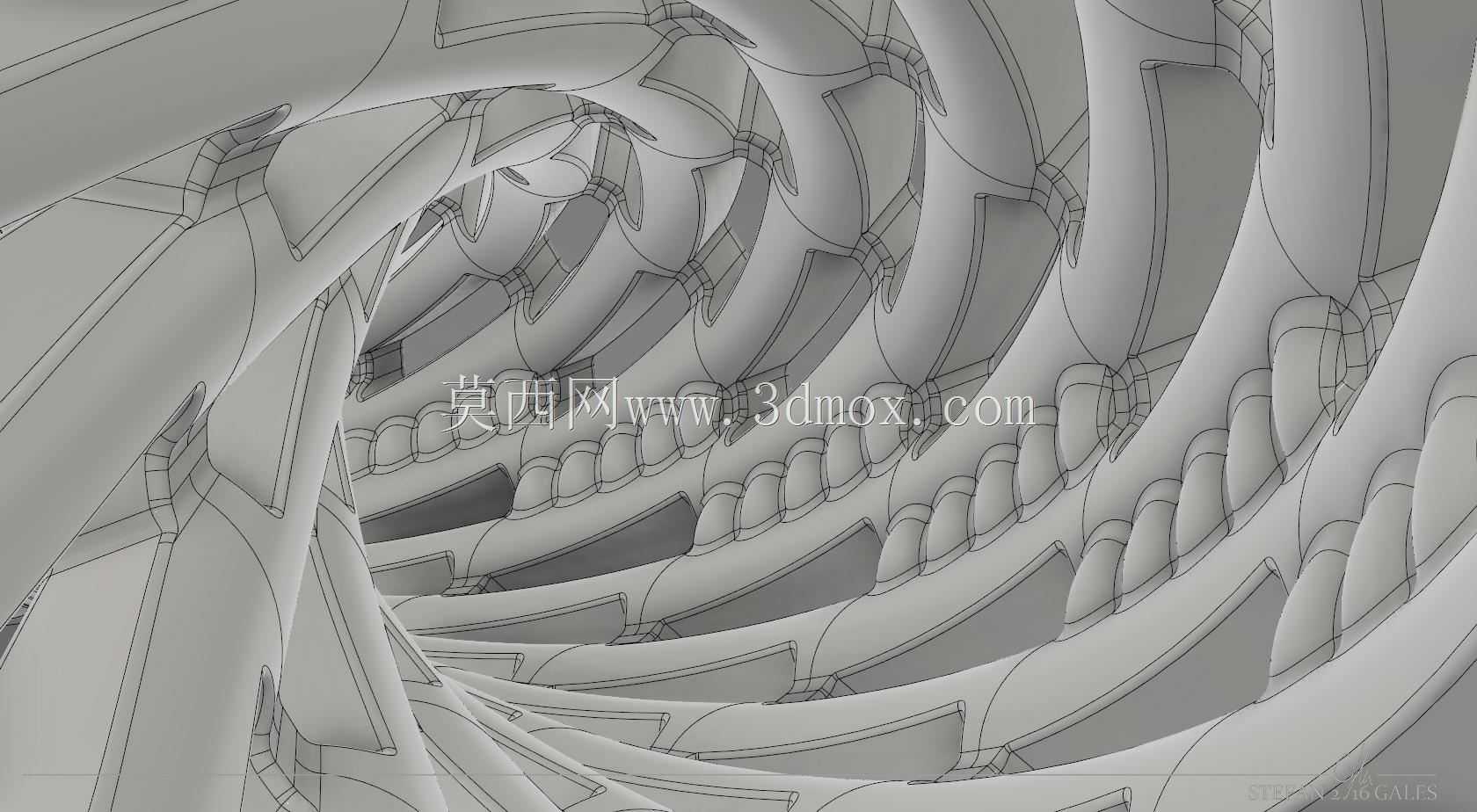

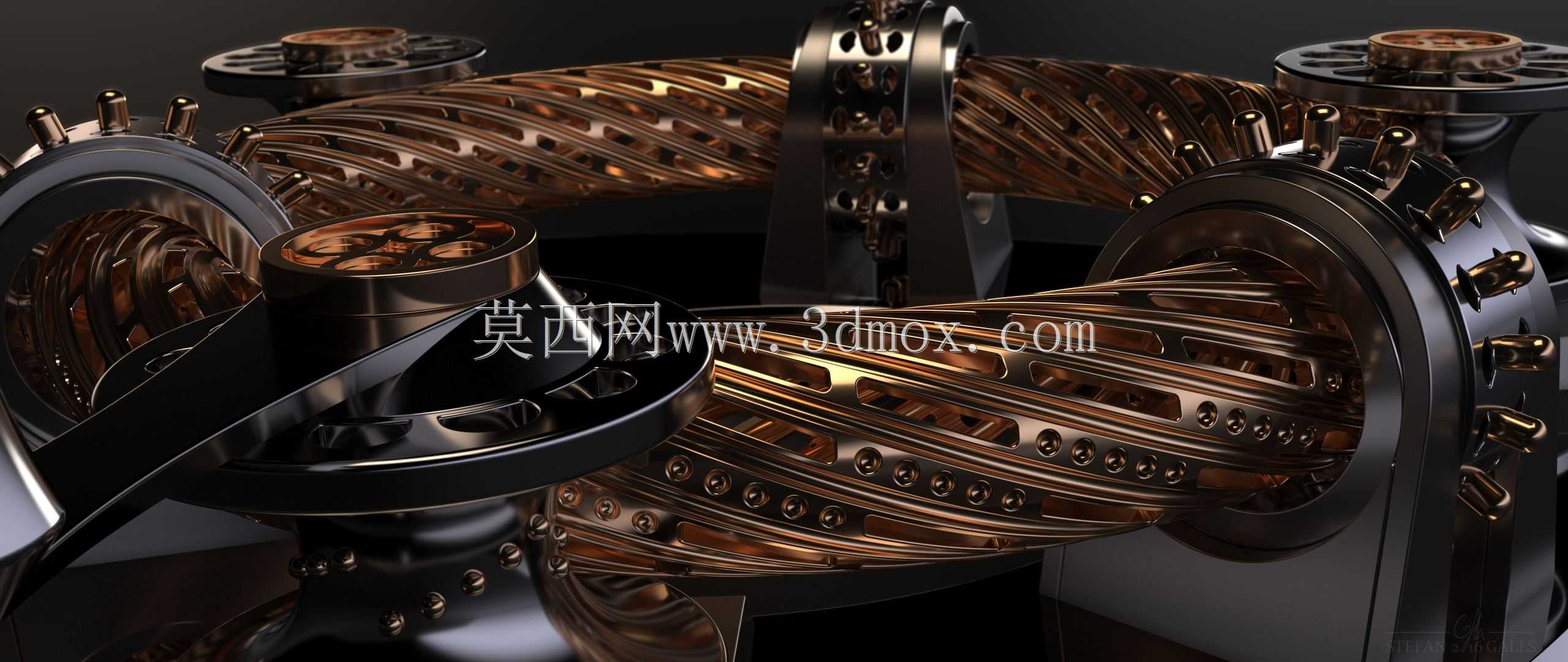

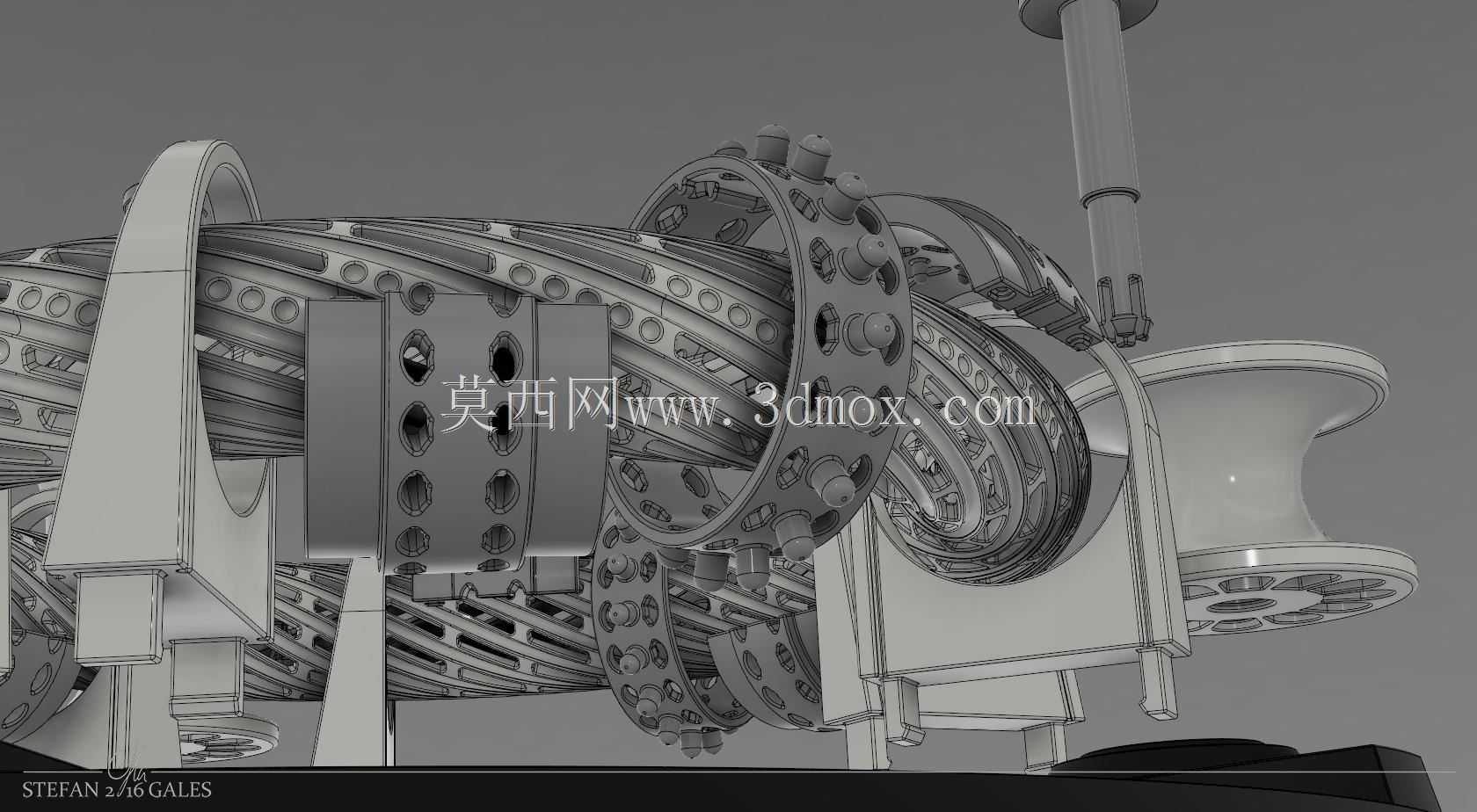

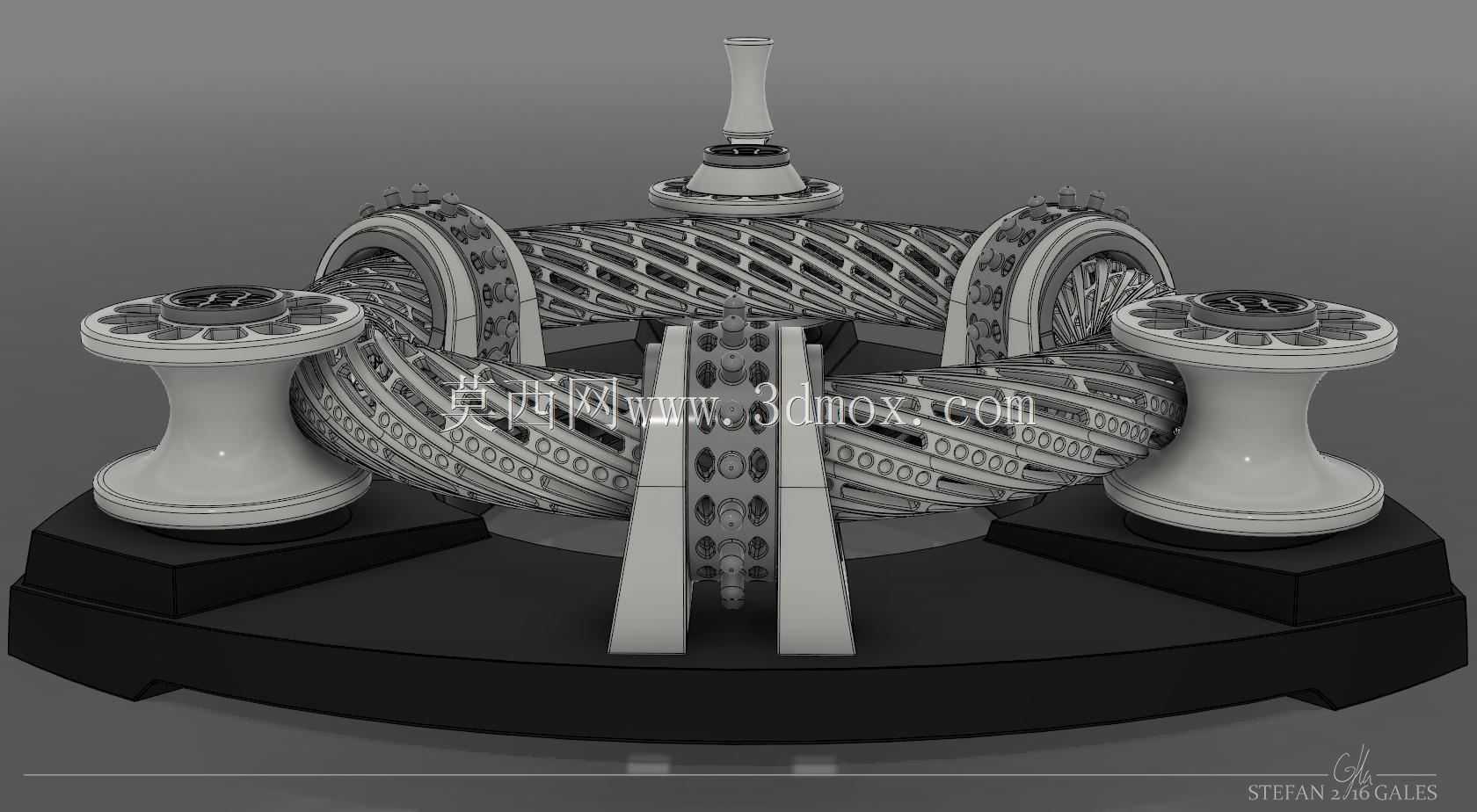

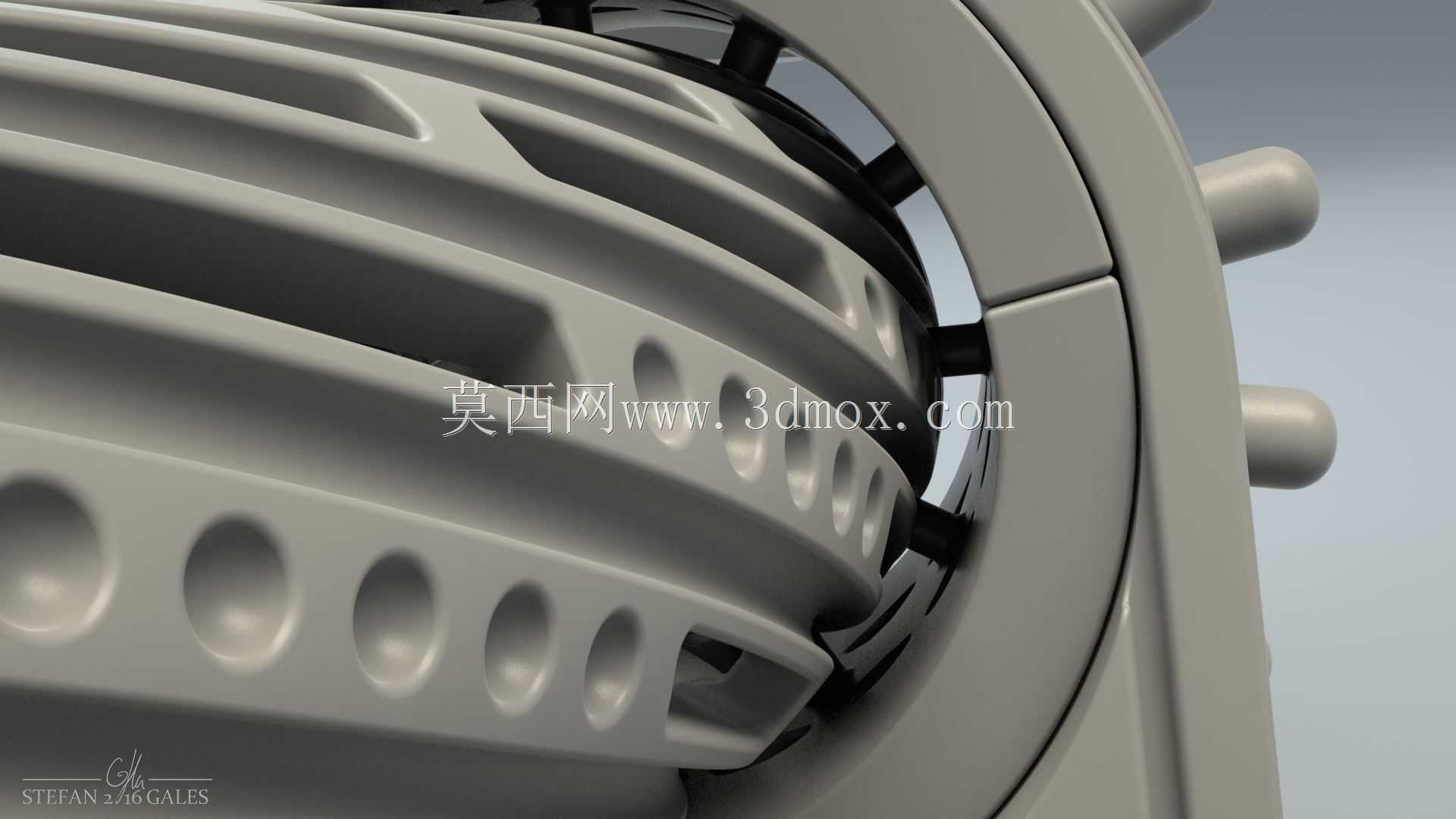

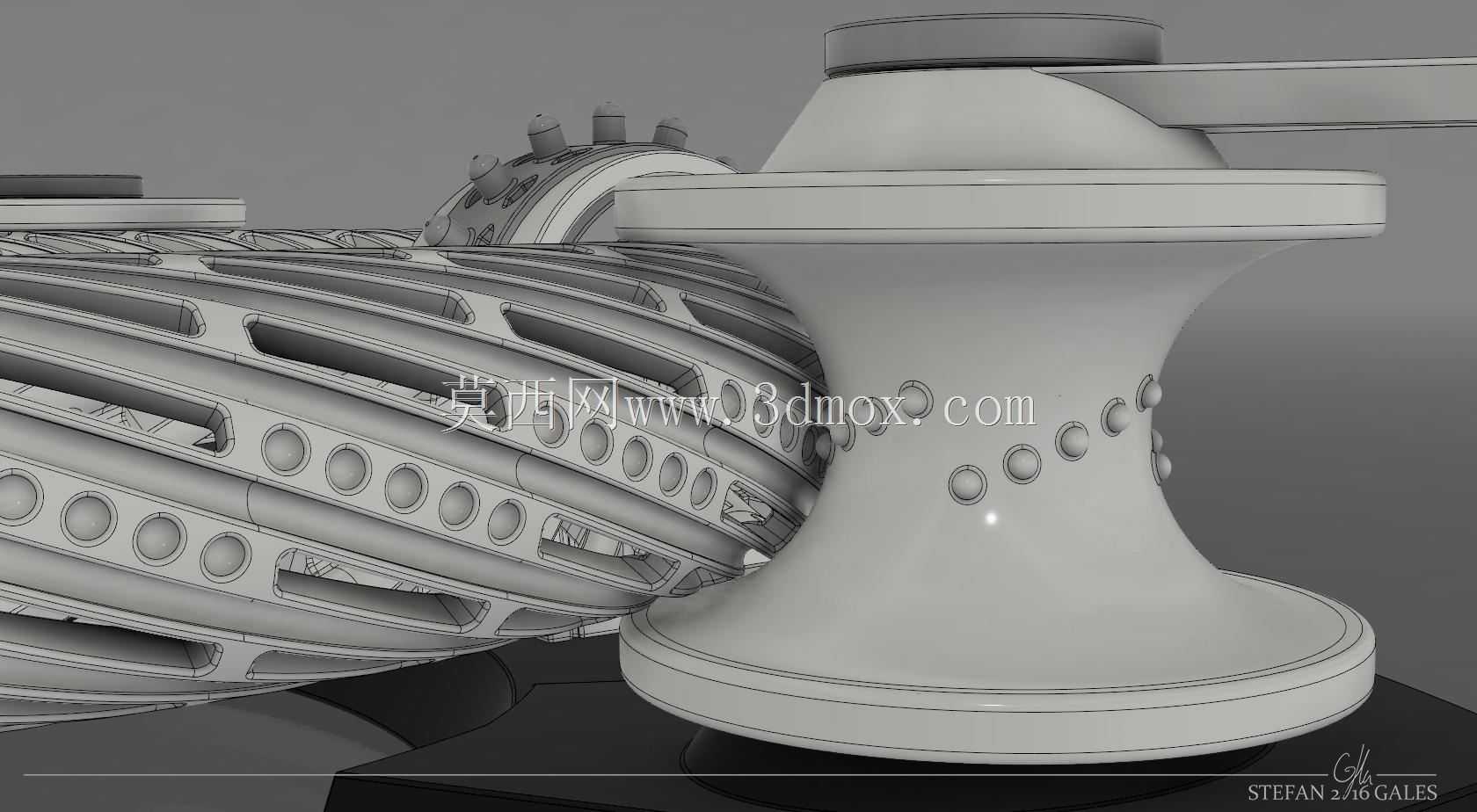

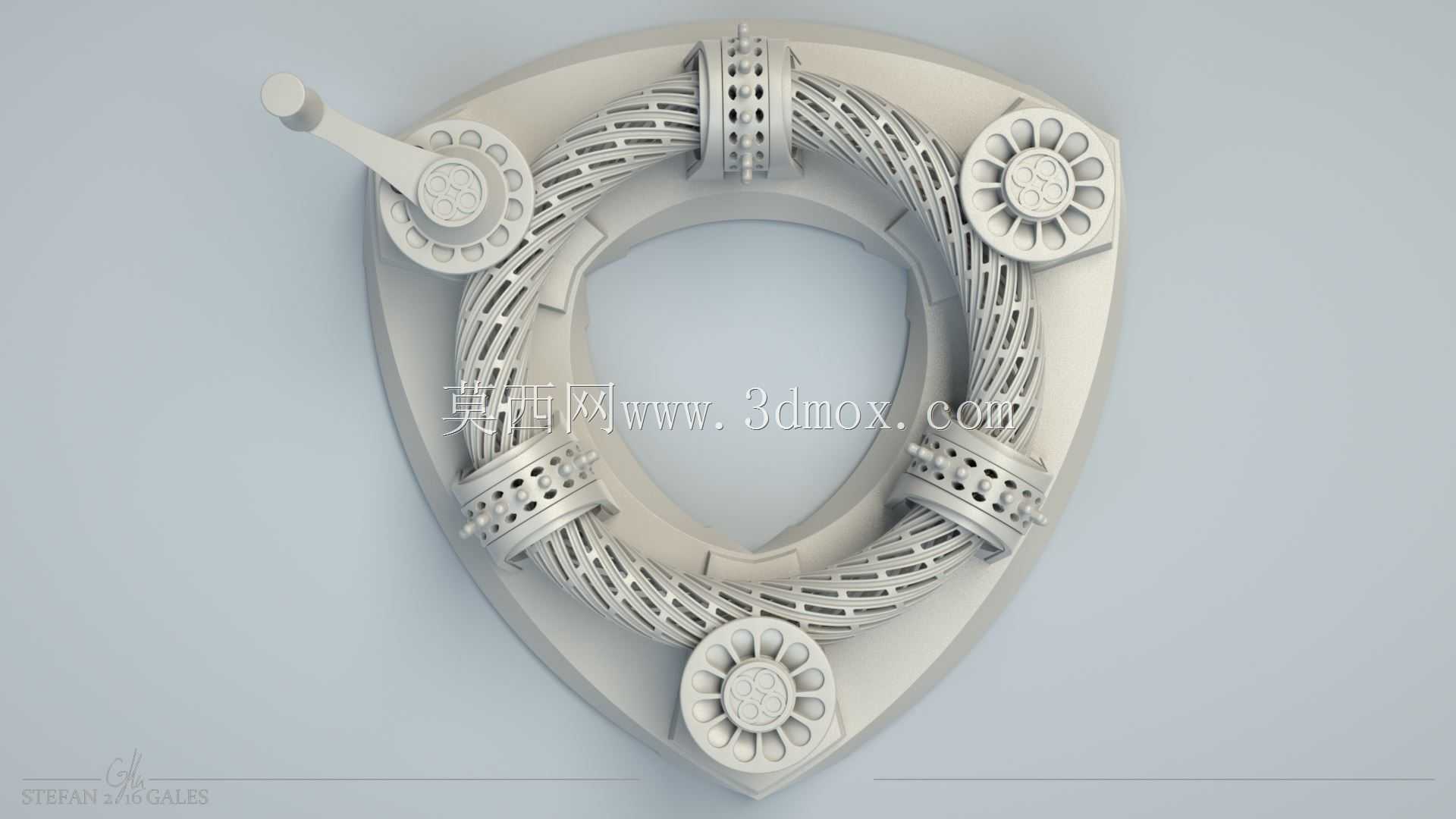

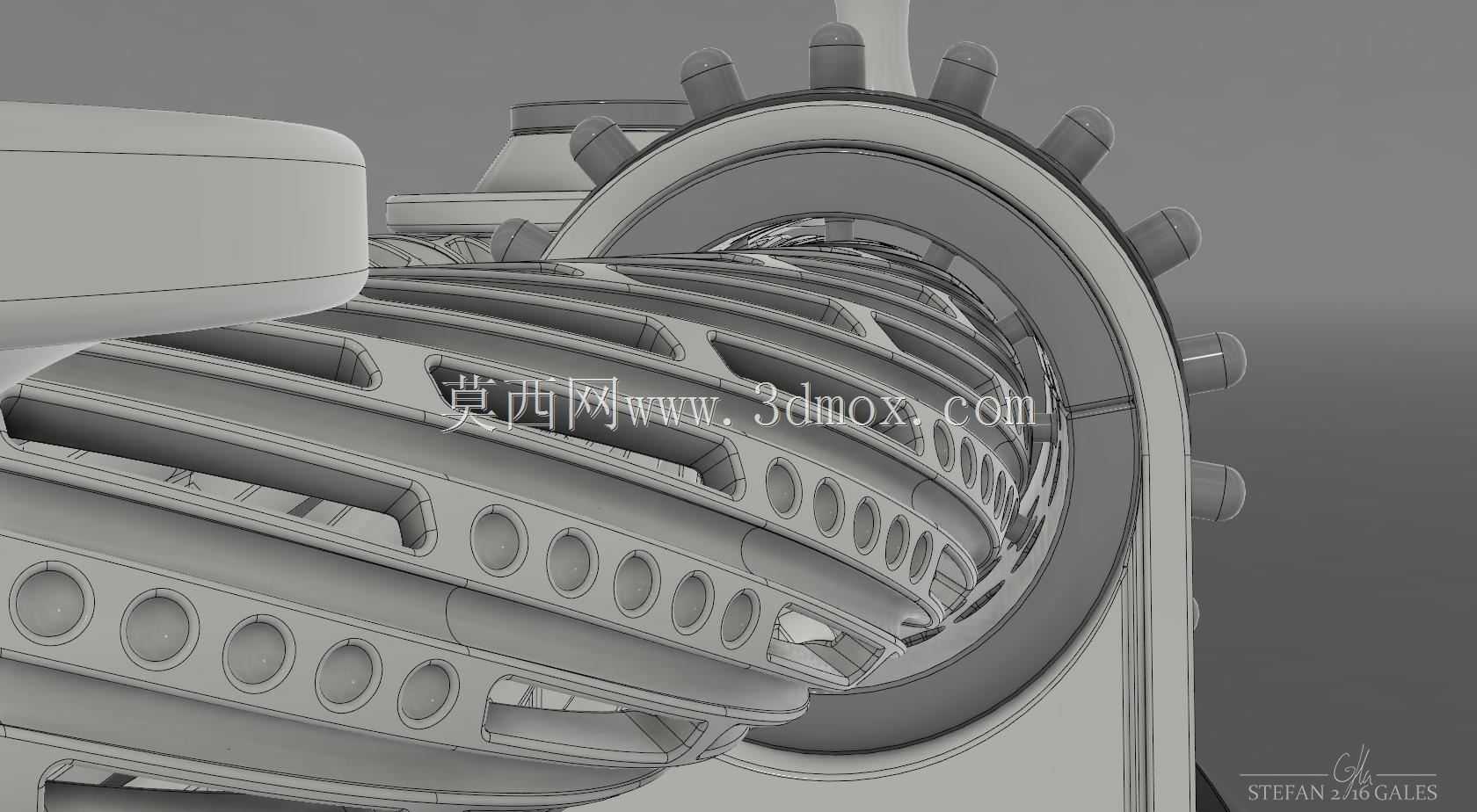

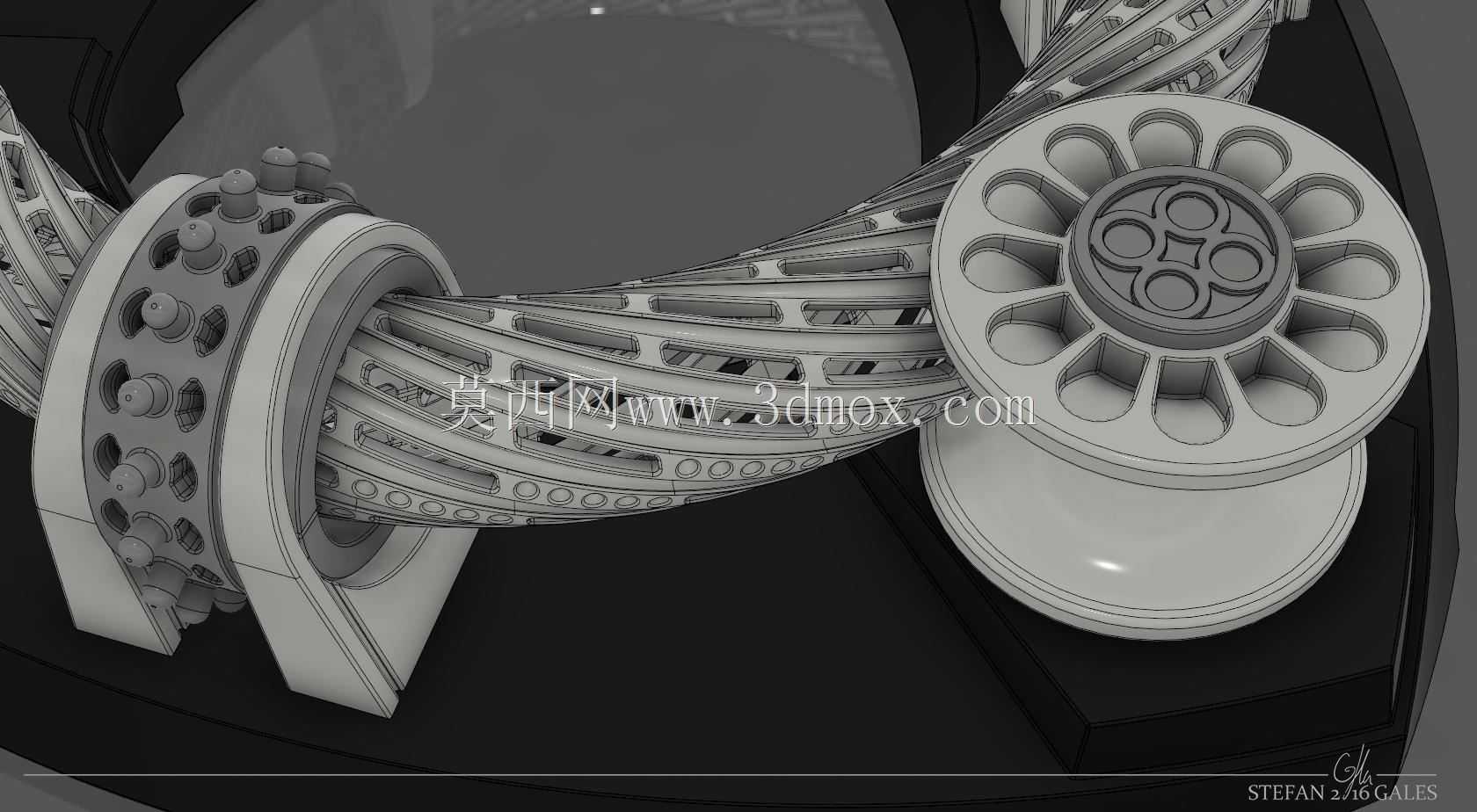

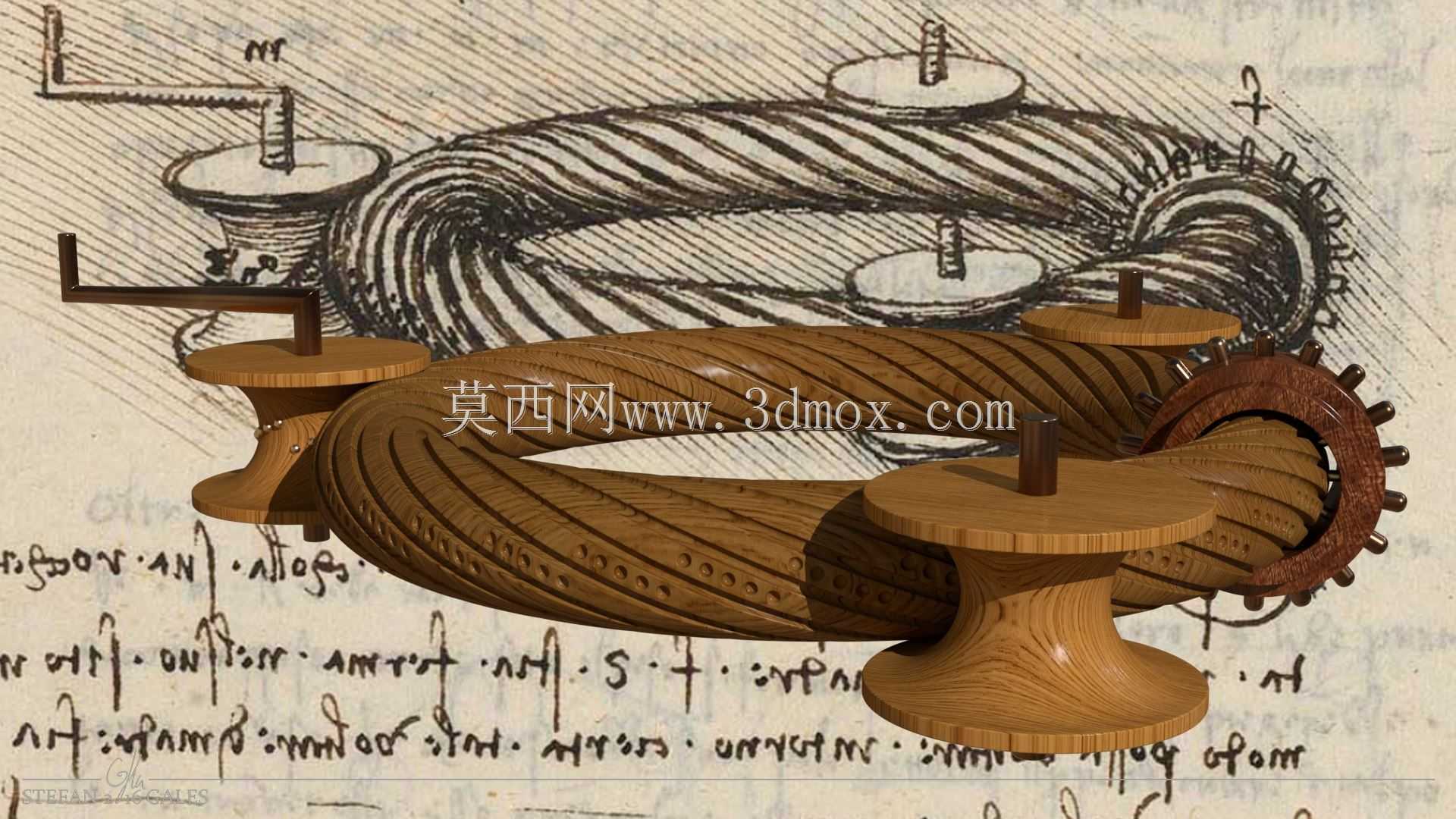

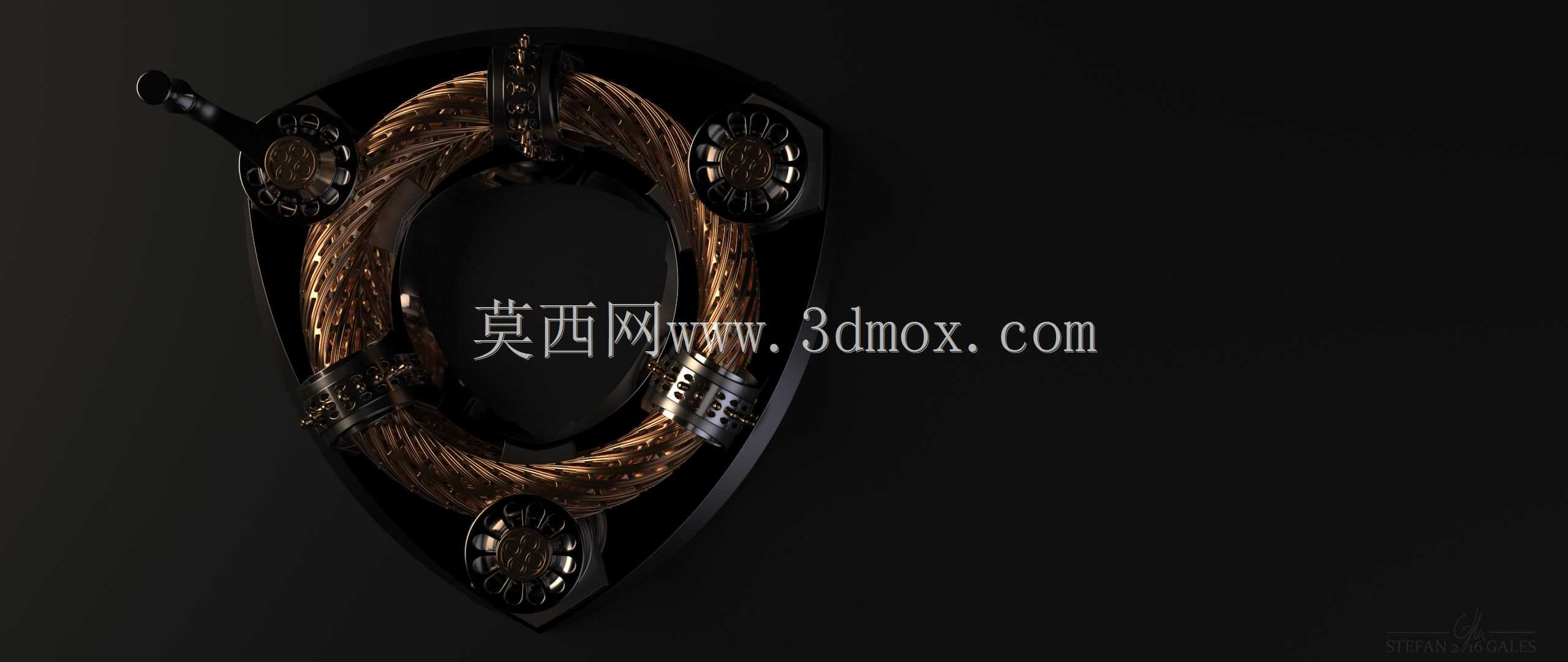

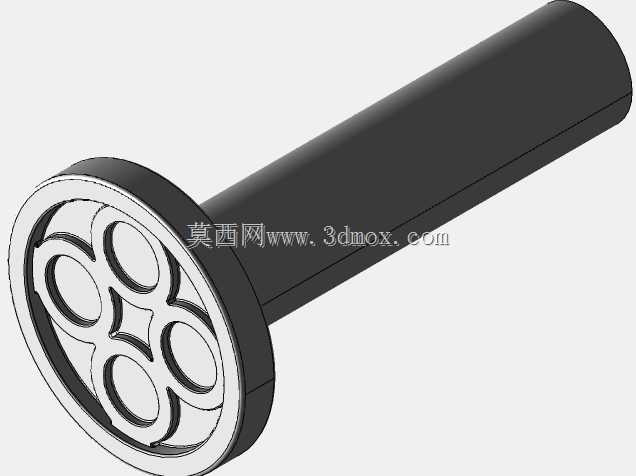

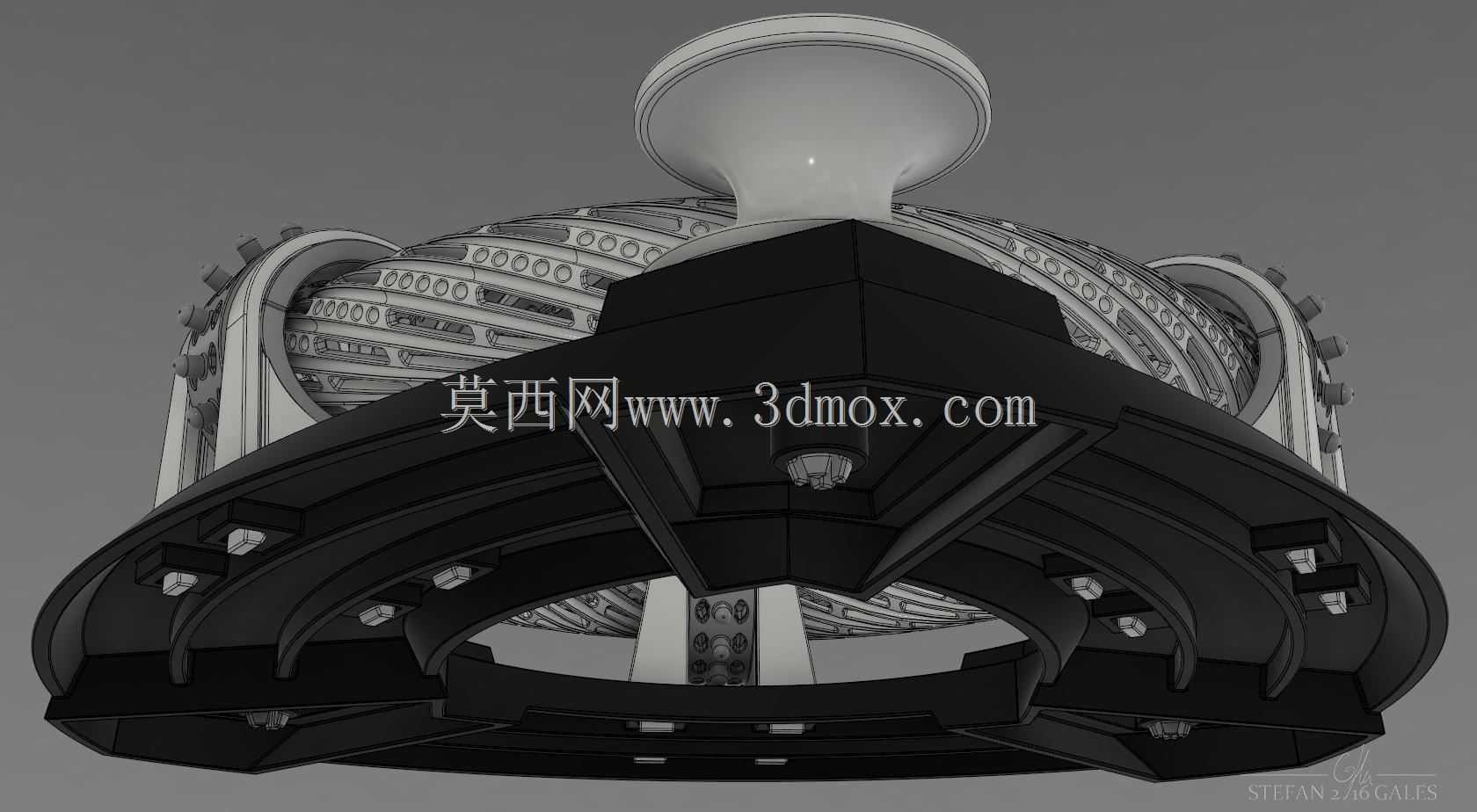

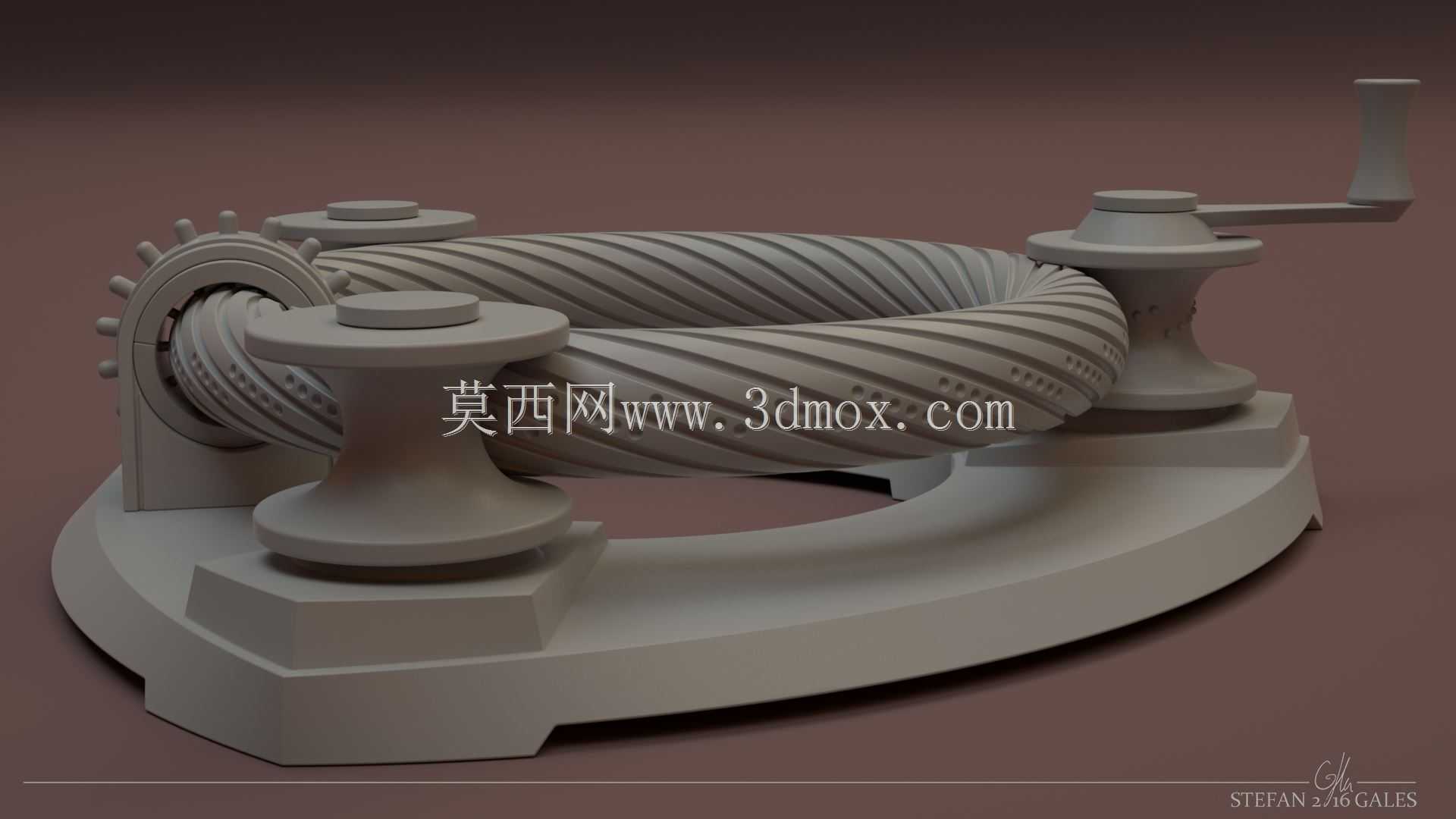

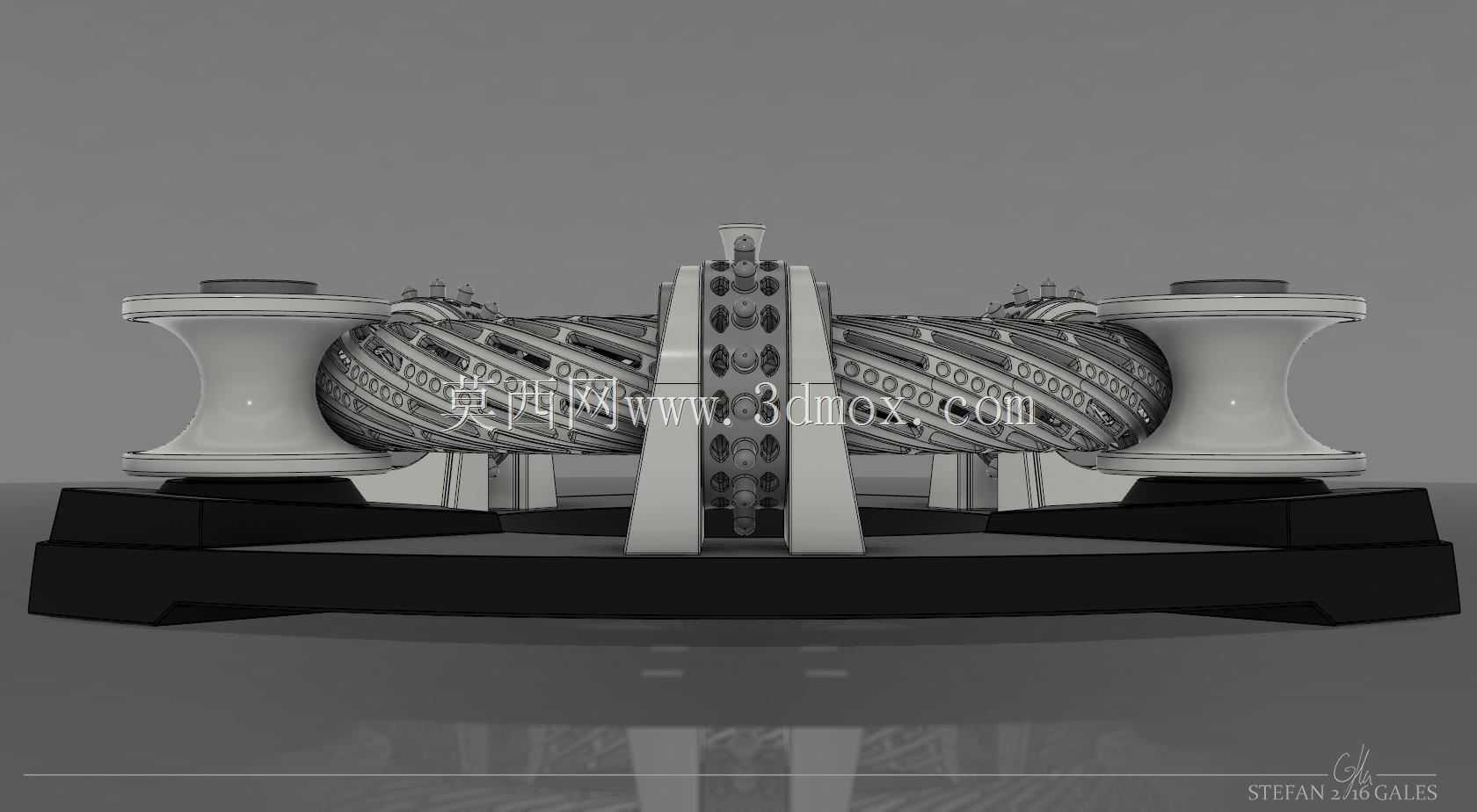

这款创意传动结构脱胎于经典机械设计构想，核心采用多组螺旋啮合辊轮搭配对称支撑基座的布局，可应用于科普教具展示、创意机械艺术装置搭建、精密传动原理教学演示等场景，也可作为特种低噪传动单元的原理验证原型，适配对传动平顺性、视觉展示性有较高要求的非标设备场景。整套结构以中心竖向支撑柱为对称轴线，两侧对称布置三组带螺旋齿槽的铜质传动辊，辊轮两端通过高精度轴承座固定在黑色哑光支撑基座上，基座底部设置平整安装面，可通过螺栓直接固定在设备安装平台上，整体安装边界控制在直径420mm、高度280mm的圆柱空间内，无需额外预留过大的操作维护空间，适配桌面级展示台、小型实验台的安装尺寸要求。功能层面，该结构突破了传统直齿轮、斜齿轮的啮合传动逻辑，通过螺旋辊面上连续排布的弧形齿槽与相邻辊轮的凸齿实现渐进式啮合，传动过程中齿面接触为连续线接触，相比传统齿轮的点接触啮合，传动冲击更小、运行噪音更低，同时多组辊轮对称布置的形式可实现单输入多输出的动力分流，单端输入扭矩即可带动三组辊轮同步反向转动，可同时为多个末端执行单元提供动力输出。设计过程中优先考虑了3D打印成型的工艺适配性，所有外露结构均做了最小2mm的壁厚处理，齿槽位置预留了0.3mm的成型公差，避免打印过程中出现齿面粘连、支撑难以去除的问题，中心支撑柱采用分体式拼接设计，可拆分打印后通过定位销组装，降低了大尺寸零件的打印门槛；支撑基座表面做了哑光质感的肌理处理，传动辊面做了仿金属铜的纹理设计，整体视觉冲击力强，既满足机械传动的功能需求，也具备工业艺术展示的审美属性。安装调试时，仅需保证各辊轮的轴线平行度误差控制在0.05mm以内，即可实现无卡滞的顺畅传动，日常维护仅需定期在齿面涂抹少量润滑脂即可长期稳定运行，无需复杂的调校维护流程。
