模块化多层可移动作业承载架结构设计

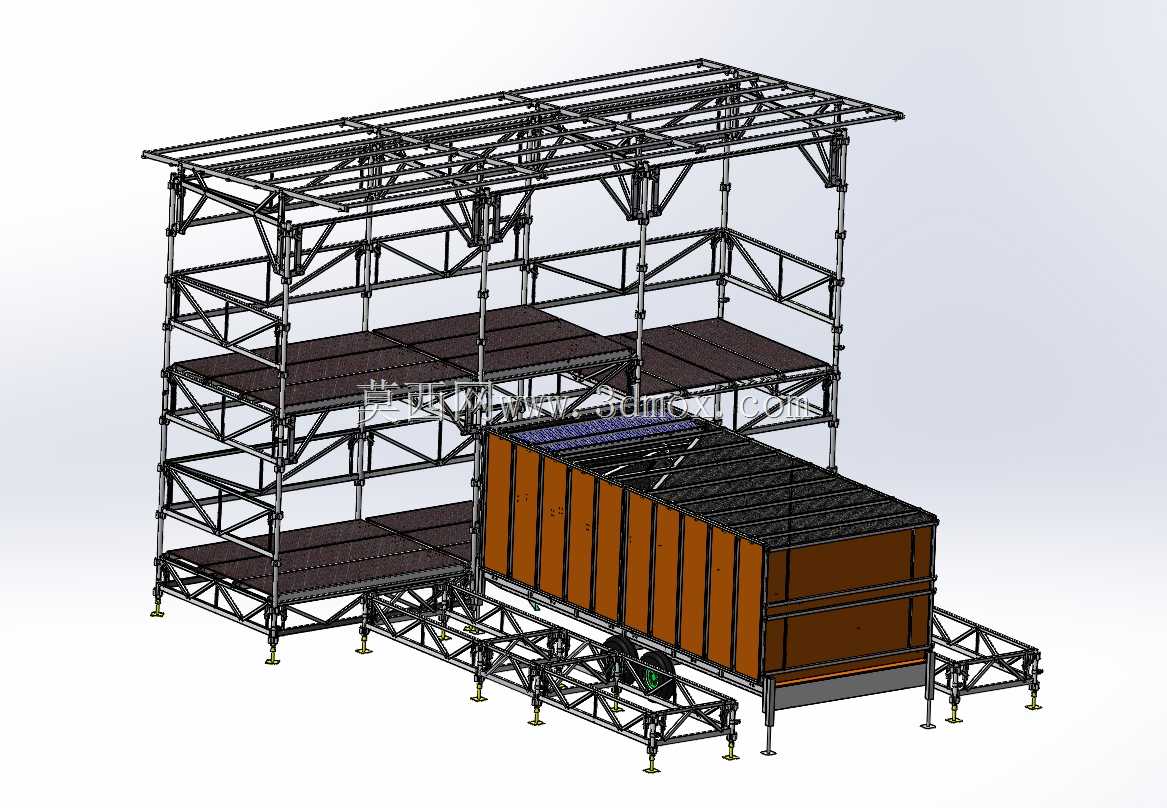

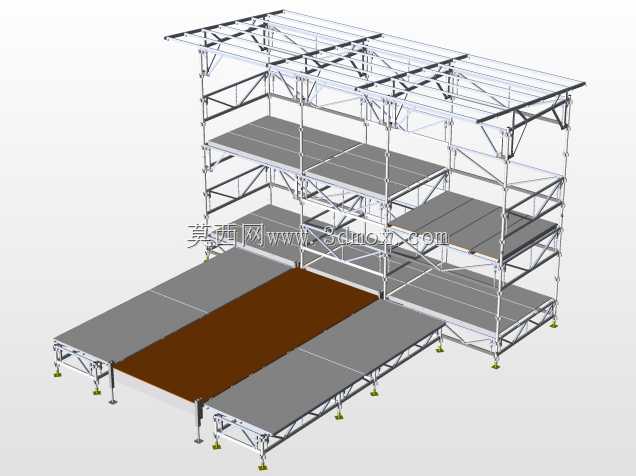

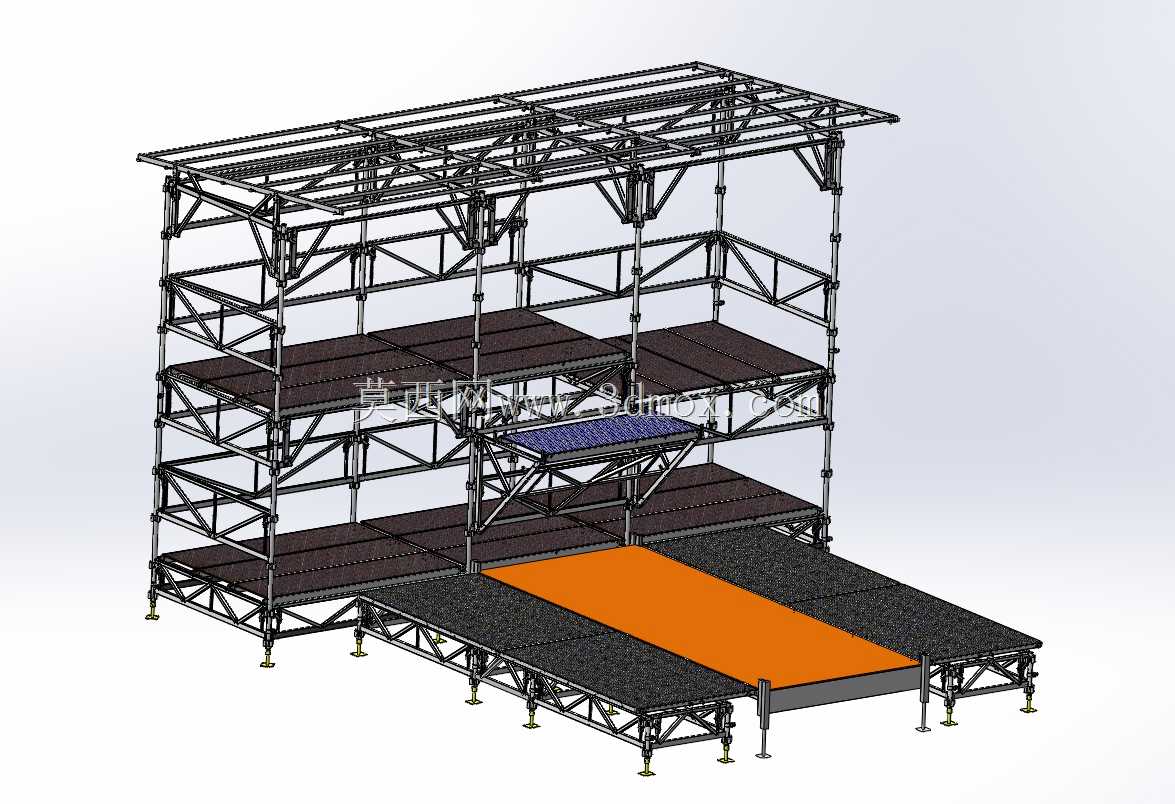

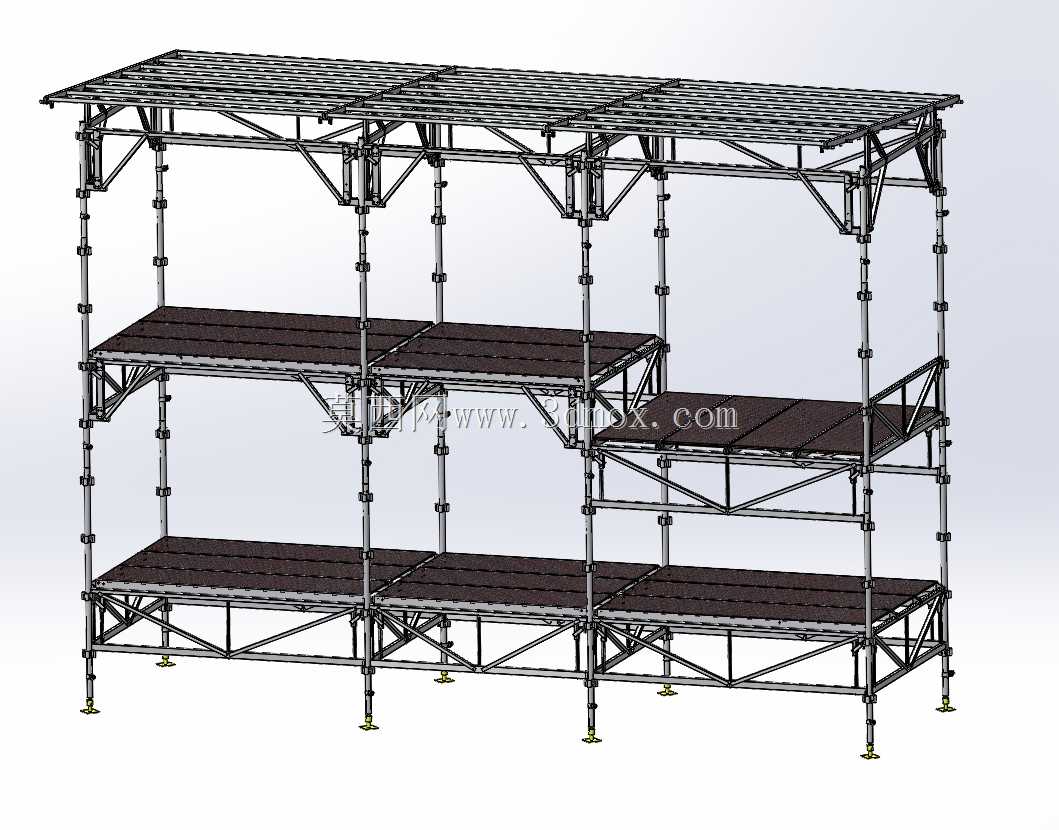

这款装配式多层承载架主要面向户外临时作业、仓储周转、现场施工搭建等场景使用，可作为高空作业操作平台、物料临时分层存放架、小型设备安装支撑架使用，适配工地临时施工、展会临时搭建、仓储零散物料分类存放、户外临时作业点位布设等多种实际工况，能够在不依赖大型吊装设备的前提下快速完成组装与移位，适配不同场地的地面高差与空间布局需求。架体整体采用模块化杆件拼接设计，核心受力构件采用标准圆管杆件搭配快装连接扣件组成，所有竖向立杆、横向连接杆、斜向加固杆均采用统一规格的标准化配件，无需焊接作业即可完成整体组装，单根杆件重量控制在人工可搬运范围内，两到三名作业人员即可完成整组架体的搭建与拆卸，大幅降低现场安装的人力与设备成本。架体共设置三层水平承载平台，顶层为全覆盖式遮阳遮雨棚架结构，可铺设防护板材为下方作业区域遮挡直射阳光与零星降雨，中间两层为可错位调整的承载平台，能够根据存放物料的尺寸、作业操作的空间需求灵活调整平台的布设位置，避开竖向立杆的遮挡，最大化利用架体内部的存储空间，底层为整面满铺的承载平台，可放置重量较大的设备、物料，降低架体整体重心提升放置稳定性。设计过程中重点考虑了架体的受力传递路径，所有竖向立杆均匀承受各层平台传递的竖向荷载，横向连接杆与斜向支撑杆件形成稳定的桁架受力结构，抵消水平方向的侧向力，避免架体出现侧向倾覆、杆件局部失稳变形的问题；架体底部配置可调节高度的支撑脚座，能够在不平整的地面上通过调整脚座伸出长度保证架体整体处于水平状态，脚座底部设置防滑减震垫，增大与地面的摩擦力同时避免硬质地面被杆件刮损。架体整体横向跨度适配常规作业区域的通行与操作需求，竖向层间预留足够的操作空间，作业人员可在各层平台上完成设备操作、物料取放等动作，整体安装边界预留足够的杆件连接操作空间，无需额外预留大型设备进场通道，可在狭窄的场地内完成组装布设；所有连接扣件均设置双重锁止结构，避免架体在使用过程中因振动、碰撞出现连接件松脱的问题，各层平台的铺板采用防滑镂空设计，既能够减轻架体自身重量，又可避免平台面积水、积灰，提升作业面的防滑性能。
