管道夹持维护用手动固定夹具结构

　　在现场管路铺设、检修作业场景里，这类手动夹持固定结构的应用覆盖了从民用给排水管线施工、工业工艺管道临时固定，到油气输送管线现场维护的多个作业环节，核心作用是在管道对接、焊缝处理、管件更换、外防腐层修复等工序中，为直径50规格的圆管提供稳定的夹持定位，避免作业过程中管道出现轴向窜动、径向偏转，省去现场临时焊接固定码、搭架支撑的冗余工序，提升管线作业的效率与操作安全性。

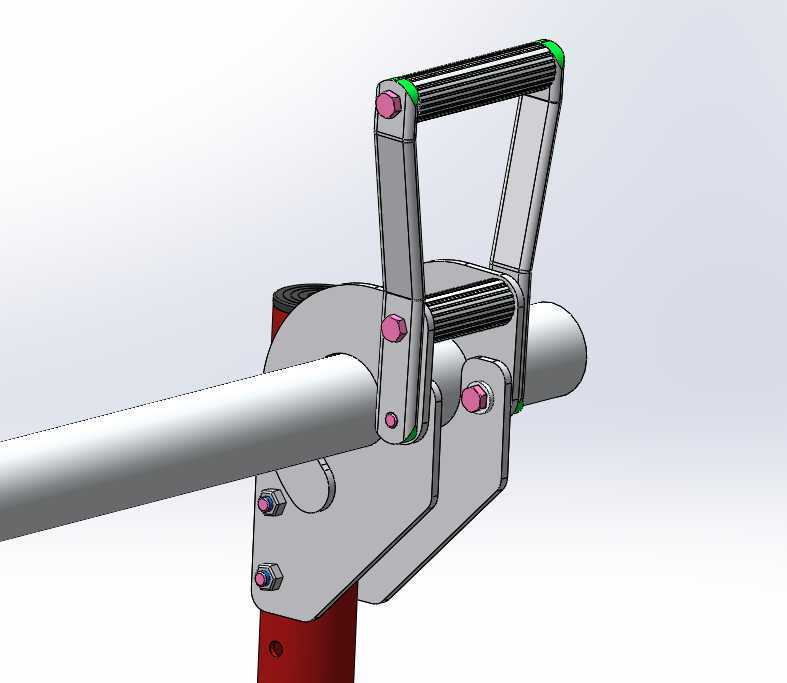

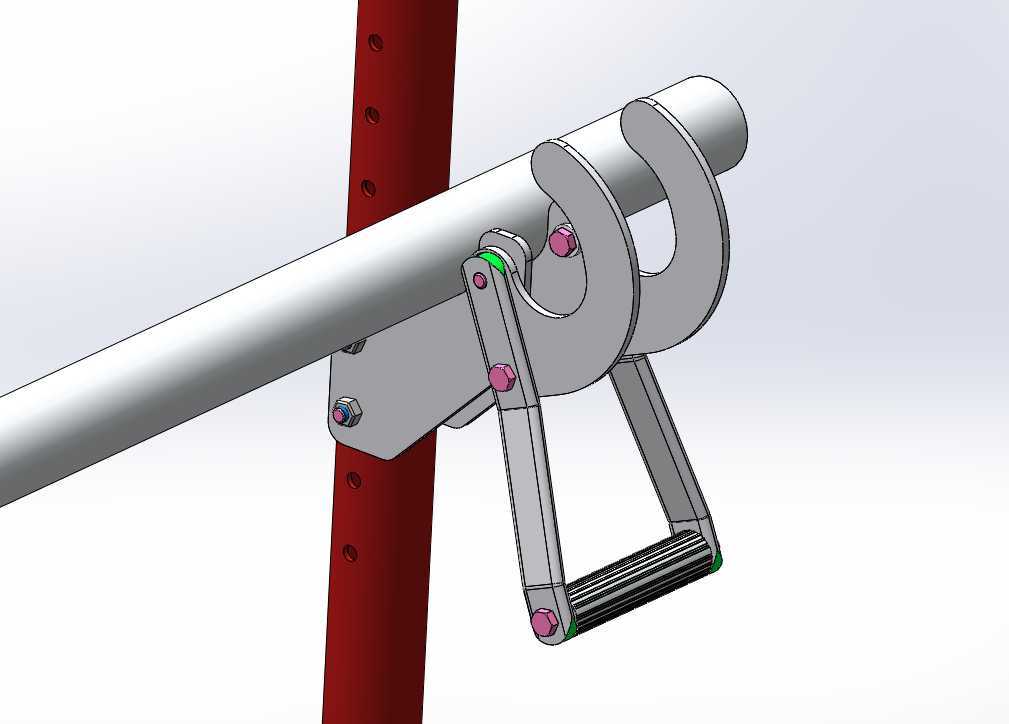

　　从功能特性来看，这套夹持结构采用手动杠杆式锁紧逻辑，无需额外配套液压、气动动力源，完全依靠操作人员手动扳动握把即可完成夹紧与松脱动作，适配无外接动力的野外、高空、狭小管廊作业场景。夹具体的接触弧面做了适配圆管外径的仿形设计，夹紧时与管道外壁形成面接触，相比点接触式的夹持结构，能大幅降低单位面积压应力，避免薄壁金属管、塑料复合管被夹变形，同时接触面预留了防滑纹理结构，即便管道外壁沾有少量油污、锈蚀层，也能提供足够的静摩擦力，防止夹持状态下管道打滑移位。结构上的锁紧机构采用偏心自锁原理，当握把扳动到锁紧工位时，铰接点的受力过线位置会形成机械自锁，即便作业过程中受管道振动、外力触碰影响，夹具也不会意外松脱，只有反向扳动握把解锁才能解除夹持状态，安全冗余度完全满足现场作业的防护要求。

　　设计思路上，整套结构优先考虑了现场作业的便携性与操作便捷性，整体采用分体铰接式结构，所有铰接位置都采用标准紧固件连接，易磨损的销轴、衬套部件都设计为可快速更换的结构，日常维护无需整体报废夹具，仅需更换磨损件即可恢复使用精度。握把部分做了防滑包胶处理，操作人员佩戴劳保手套操作时也能稳定施力，不会出现打滑脱手的问题。夹具体的主体承力部件采用钣金折弯+机加工组合的工艺方案，承力臂位置做了折弯加强筋结构，在控制整体重量的前提下保证结构刚度，夹持状态下承力臂的形变量控制在0.2mm以内，不会因为结构变形导致夹持力衰减。结构上还预留了辅助安装孔位，可根据作业需求将夹具临时固定在周边的支架、立柱上，拓展为管道临时支撑座使用，适配不同作业场景的固定需求。

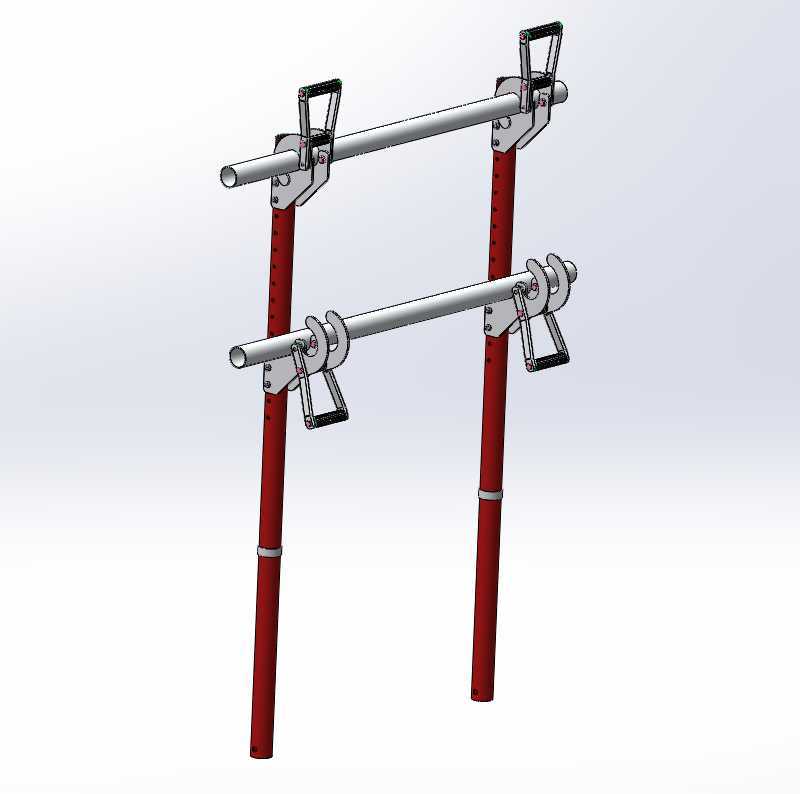

　　从安装边界与尺寸适配来看，这套结构的核心夹持型腔适配外径50mm的标准圆管，对管道外径的公差适配范围在±2mm以内，可覆盖常规镀锌钢管、无缝钢管、PVC复合管的常规外径公差。夹具整体开合行程设计为60mm，无需完全拆分结构即可直接卡装到管道上，相比螺栓紧固式的管夹，安装效率提升60%以上。整体结构的最大外轮廓尺寸控制在200mm×150mm×100mm区间，重量不超过1.8kg，单人即可单手携带、单手操作，适配高空管廊作业时的负重要求。铰接位置的紧固件都采用防松设计，在长期反复开合使用的场景下，不会因为振动出现紧固件松脱的问题，结构的无故障开合次数可达万次以上，完全满足现场高频次作业的使用强度要求。在实际作业场景中，这套夹具既可以单具使用完成单点位的管道临时固定，也可以多具配合使用，完成长距离管道的多点位定位支撑，在管道对口焊接作业中，配合间隙调整垫块使用，可快速完成焊口的对口错边量、间隙调整，省去传统对口器的复杂安装流程，尤其适合小管径管线的快速检修作业。
