脚踏式升降定位支撑夹具结构设计

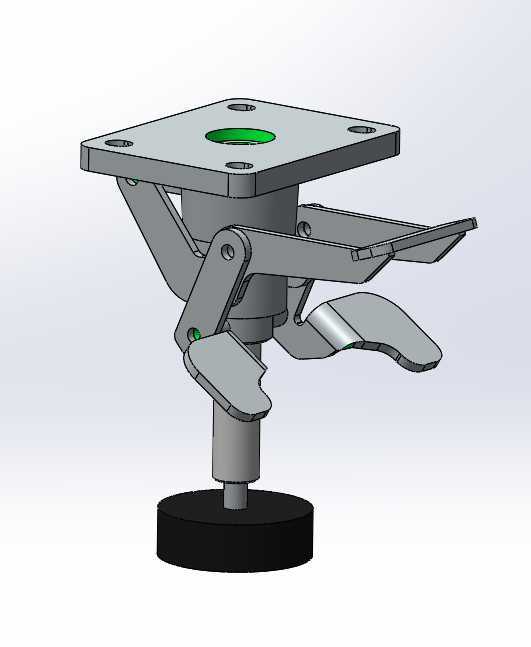

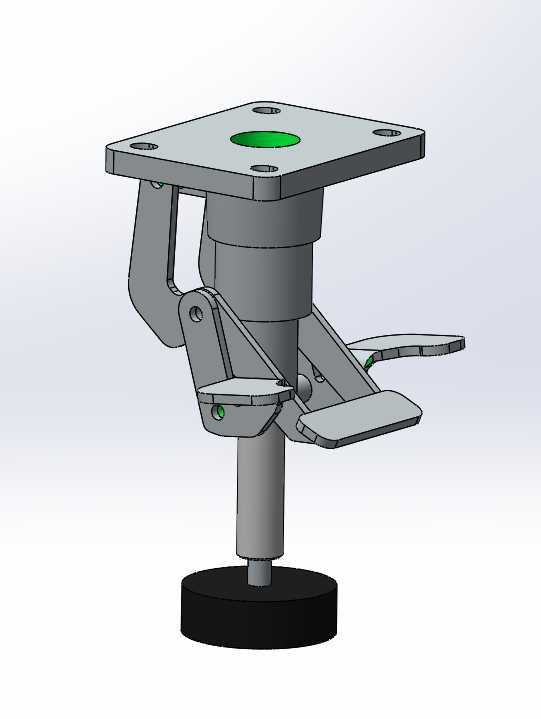

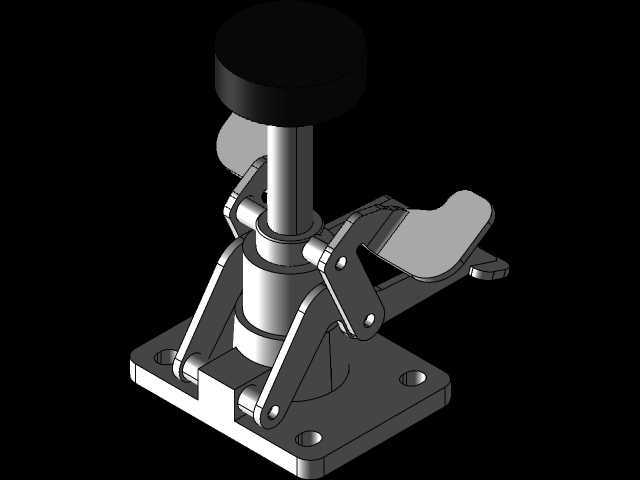

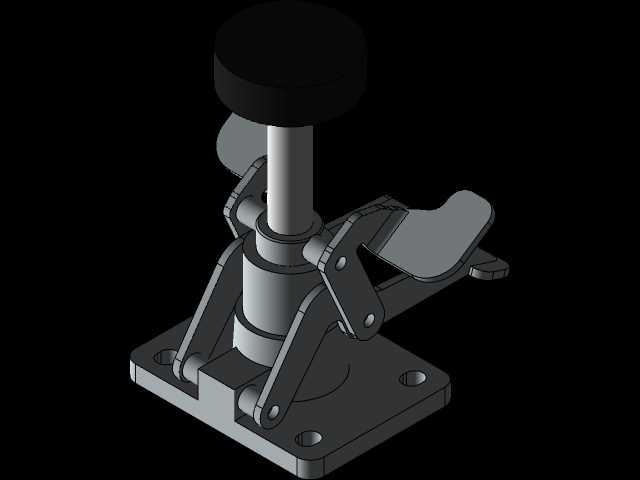

　　该脚踏式升降支撑结构，多应用于工装夹具工位、轻型装配线工件承托、检具定位支撑场景，尤其适配需要频繁手动上下料、双手需持握工件的作业工位，操作人员无需腾出手操作锁紧手柄，脚踩踏板即可完成支撑高度的调节与锁止，大幅提升上下料的操作效率，降低作业过程中的操作复杂度。从结构组成来看，上部为方形法兰安装板，板上预留四个对称分布的安装通孔，可直接通过螺栓固定在工装台架、设备机架的预设安装面上，安装板中心设置贯通孔，用于内部升降柱塞的导向与防尘，安装板下方连接主筒体，作为整个升降机构的承载基体，筒体内部设置轴向导向孔，与升降柱塞采用小间隙配合，保证柱塞升降过程的同轴度，避免出现卡滞、偏斜问题。下部的脚踏操作机构采用双踏板杠杆结构，

　　其中一个踏板控制升降解锁，踩下时通过内部杠杆传动，松开对柱塞的抱紧锁紧结构，柱塞可在自重或外力作用下上下移动，调整支撑高度；另一个踏板控制锁紧触发，调整到目标高度后松开解锁踏板、踩下锁紧踏板，即可通过内部的楔块抱紧结构将柱塞完全锁死，保证支撑状态下的刚性，不会因为工件承重出现下滑、偏移问题。柱塞下端设置圆形橡胶支撑垫，接触工件时可避免刮伤工件表面，同时提供一定的摩擦力，防止支撑过程中工件出现滑移，橡胶垫与柱塞端部采用可拆卸连接，磨损后可快速更换，无需拆解整个支撑结构。设计过程中，首先核算了支撑的额定承重，针对轻型工件装配场景，单组支撑的额定承重设置在50kg范围内，足够覆盖大多数钣金件、小型焊接件、塑料装配件的支撑需求；

　　杠杆传动比经过反复优化，保证脚踏操作力控制在150N以内，操作人员穿劳保鞋即可轻松踩下，不会出现操作费力的问题。安装边界方面，上部方形法兰的边长尺寸适配常规工业铝型材的安装孔距，可直接在40系列、45系列铝型材搭建的工装上安装，无需额外加工转接板；升降行程根据工位常用的高度差设置为80mm，可覆盖大多数工件的支撑高度差需求，最低支撑高度适配工装台面的常规安装高度，最高升起位置可满足工件抬升后的定位需求。结构的运动副位置均预留了润滑脂加注空间，日常维护时只需在铰接点加注少量润滑脂，即可保证长期操作的顺畅性，铰接轴采用带卡簧的固定结构，长期使用不会出现轴窜动、脱落问题。筒体外部的杠杆支架采用折弯焊接结构，与主筒体焊接为整体，

　　保证整体结构的刚性，踏板表面设置防滑凸起，避免脚踩时出现打滑问题。在实际产线应用中，这类支撑通常成组使用，根据工件的外形轮廓布置3-4组，分别支撑在工件的不同受力位置，操作人员将工件放置到支撑上后，脚踩操作即可完成所有支撑的高度适配与锁紧，无需逐个调整手柄式支撑的高度，单工位的上下料时间可缩短40%左右，尤其适配多品种小批量的柔性生产场景，不同规格的工件上线时，无需更换支撑，只需脚踩调整高度即可快速适配。结构设计时还考虑了防误操作逻辑，锁紧状态下误踩解锁踏板时，内部的自锁结构不会完全松开，只有持续踩下解锁踏板才能调整高度，避免作业过程中误碰踏板导致支撑下落、工件倾覆的安全隐患。柱塞表面做了硬化处理，长期与锁紧块摩擦不会出现明显的磨损沟痕，保证锁紧后的接触面积，避免长期使用后出现锁不紧、下滑的问题。上部安装板与主筒体的连接位置设置了加强筋，承受偏载时不会出现安装板变形、断裂的问题，可承受一定的侧向力，适配工件放置时的轻微偏载工况。
