演出舞台用铝合金三角桁架支撑结构

　　这类三角截面铝合金桁架，最早是从演出行业的临时搭建需求里迭代出来的结构，现在已经覆盖了商演舞台、展会特装、户外临时篷房支撑、广电演播室吊挂层这几类核心场景，不少户外临时灯光架、背景屏支撑结构也会选用同类型号的桁架单元做拼接。和早年的圆管焊接铁桁架比，铝合金材质的自重只有钢制桁架的三分之一，现场搭建时不需要重型吊装设备，两三个工人就能完成单段桁架的对位拼接，户外临时拆装场景下的转场效率优势非常明显。

　　从结构受力逻辑来看，三角截面的构型本身就具备天然的几何稳定性，三根主管作为主要的承力杆件，承担轴向的拉压载荷，斜向布置的腹杆则负责传递横向剪力，抵消桁架受弯时的截面形变，相比同截面尺寸的四方桁架，三角构型在承受单侧吊挂载荷时的抗扭表现更突出，尤其是在户外有风载的工况下，斜腹杆形成的稳定三角格构能把局部受力快速分散到整段桁架的所有杆件上，避免单根主管出现应力集中的问题。

　　设计这类桁架单元的时候，首先要匹配通用的快装对接结构，每段桁架两端的主管端部都预留了同轴的销接孔，现场拼接时只需要把相邻两段的主管对位插入连接套，打入快装销就能完成锁固，不需要额外焊接或者螺栓紧固，单段拼接的作业时间能控制在一分钟以内。腹杆的排布采用了交叉斜撑的布局，没有采用直腹杆加斜撑的简化方案，就是为了在控制整体自重的前提下，提升桁架的抗侧向形变能力，每根腹杆和主管的连接位置都做了相贯线切口，焊接时能保证杆件贴合紧密，焊后不需要额外打磨补强就能满足受力要求，同时也避免了焊接应力集中导致的长期使用开裂问题。

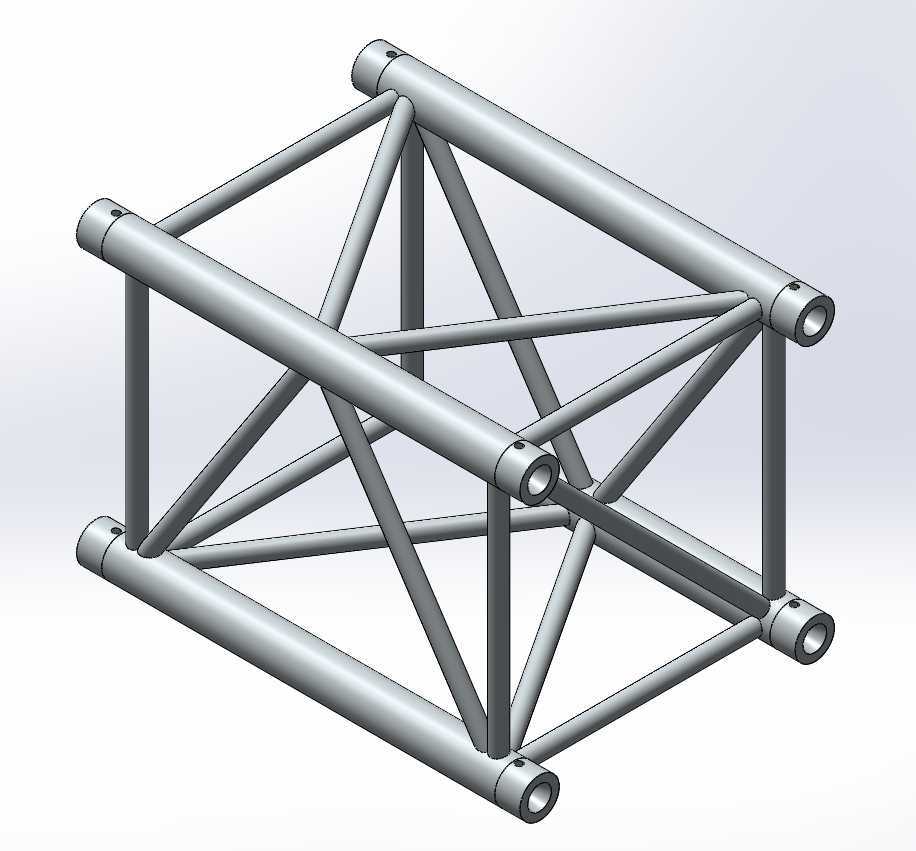

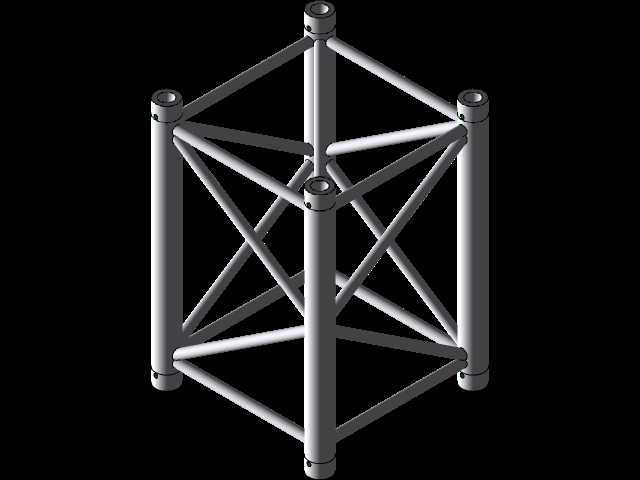

　　这款P350 D500规格的桁架，主管采用的是50mm外径的铝合金圆管，截面边距对应的公称尺寸为350mm，单段标准长度为500mm，属于短节段拼接单元，适合在桁架需要做转角、变向或者局部载荷集中的位置使用，安装时的边界适配性很强，既可以和同系列的长节段桁架直接拼接，也可以搭配专用的转角接头、底座连接件组成不同跨度的支撑结构。需要注意的是，这类桁架的安装边界有明确的受力限制，单段作为水平梁使用时，跨距不能超过单段长度的四倍，吊挂载荷需要均匀布置在主管的节点位置，不能直接吊挂在腹杆上，避免腹杆受弯出现形变；如果是作为垂直立柱使用，底部必须搭配专用的底座支撑板，保证支撑面的水平度，立柱高度超过四米时需要加装斜向支撑缆风，避免侧向失稳。

　　在实际使用场景里，这类短节段桁架经常被用来搭建舞台的边侧灯光架、展会展位的造型支撑结构，还有演播室里的局部吊挂层，因为节段长度短，调整造型时的灵活度更高，不需要对长桁架进行切割就能适配不同的搭建尺寸。和四方桁架相比，三角桁架的迎风面积更小，户外使用时的风阻载荷更低，在六级以下风力的户外场景下不需要额外做过多的抗风加固，同时铝合金表面的阳极氧化层能适应户外的潮湿、轻度腐蚀环境，长期重复使用也不会出现锈蚀掉漆的问题，维护成本比钢制桁架低很多。

　　建模过程中需要重点关注几个细节：一是主管两端的连接孔同轴度必须控制在0.1mm以内，否则现场拼接时会出现插销无法穿入的问题；二是腹杆和主管的相贯线切口要完全贴合，不能出现过大的焊接缝隙，避免焊接变形导致整体桁架的直线度超差；三是每段桁架的端面垂直度要保证在0.5mm以内，多段拼接后不会出现整体弯曲的情况。这类桁架的所有杆件都采用统一规格的铝合金管材，加工时只需要调整切割长度和相贯线角度，不需要开模定制特殊截面的型材，生产加工的成本控制难度低，同时备件替换也很方便，现场如果出现单根杆件变形的情况，只需要切割同规格的管材替换焊接就能完成修复，不需要整段报废。
