桁架支撑用可调式稳定支撑装置

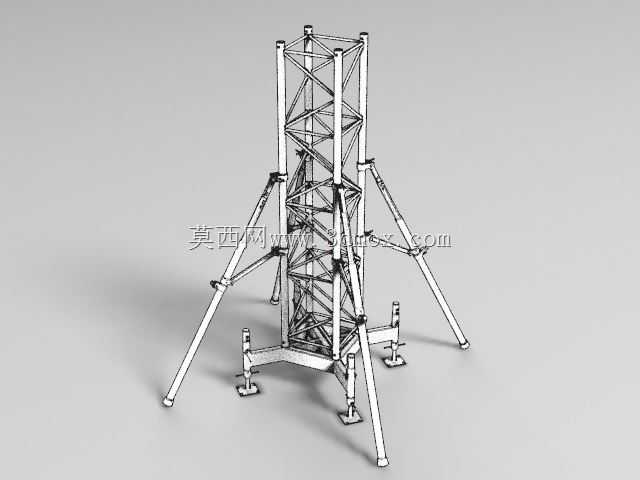

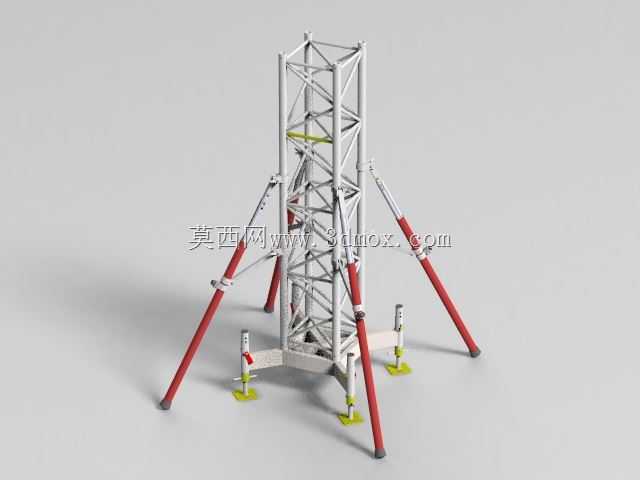

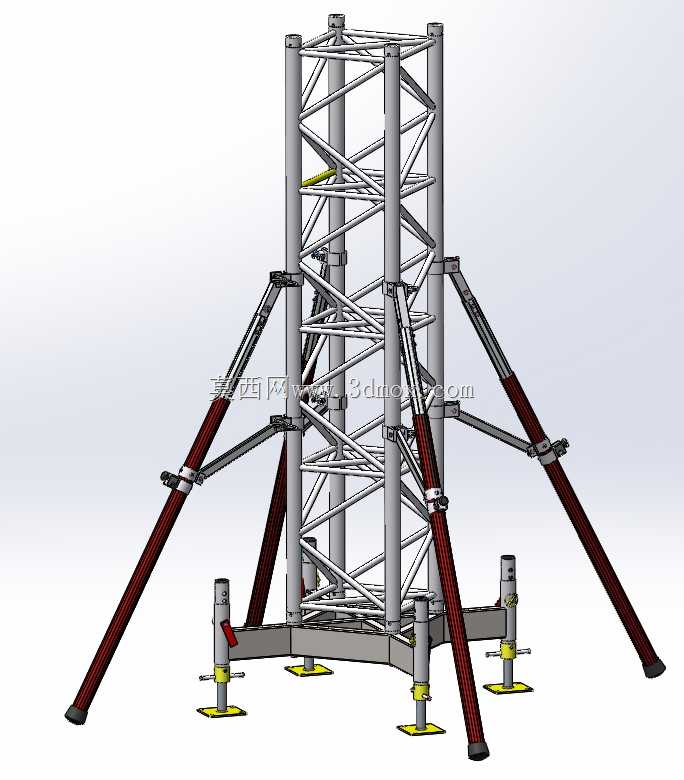

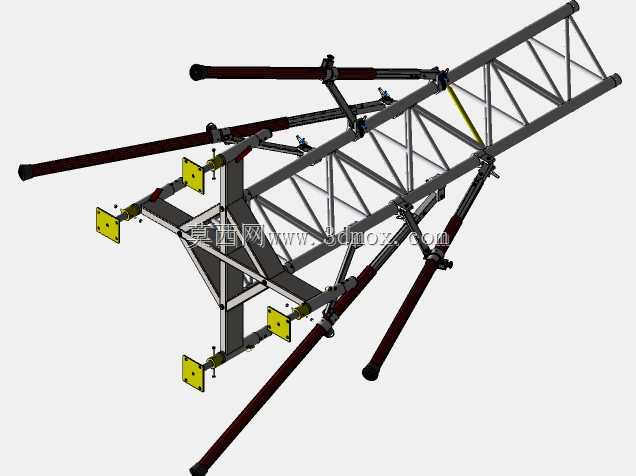

该支撑装置主要应用于演出会展、临时搭建、户外作业等场景下的立式铝桁架架设作业，核心用途是为高耸桁架结构提供侧向与竖向的稳定约束，抵消桁架受风载、上部挂载载荷、人员作业扰动产生的倾覆力矩与结构形变，避免桁架出现倾斜、垮塌风险，保障搭建结构的整体安全。整套装置以中心立式铝桁架为核心承载主体，桁架主体采用标准铝合金管材拼接成格构式结构，通过交叉腹杆的排布优化轴向受力传递路径，在降低整体自重的同时保证足够的竖向承载能力与抗扭刚度，适配常规演出灯光架、背景架、临时天线架等桁架的安装需求。侧向设置多根可调节斜向支撑臂，支撑臂采用分段式伸缩结构，可根据桁架架设高度、现场地面条件灵活调整支撑角度与伸出长度，支撑臂与桁架主体通过铰接抱箍结构连接，无需在桁架型材上额外开孔即可完成快速装夹，适配不同截面规格的标准铝桁架安装，铰接结构可自适应支撑角度的调整，避免连接位置出现应力集中。底部设置多组可调式竖向支脚，每个支脚配备带防滑纹的支撑脚垫，支脚杆体带有调节螺纹结构，可在不平整的地面环境下单独调整每个支脚的伸出高度，快速将桁架主体调整至竖直状态，脚垫的大接触面积设计可降低对地压强，避免在铺装地面、软质地面出现下陷问题。设计过程中优先考虑现场快速拆装需求，所有连接节点均采用快装式锁止结构，无需专用工具即可完成支撑臂的角度锁定、支脚高度固定，整体结构拆解后可与标准桁架一同打包运输，适配流动演出、巡展等频繁转场的使用场景。安装边界方面，整套支撑结构展开后最大支撑半径可根据斜撑长度调整，适配3到8米高度范围的立式桁架架设，支脚调节行程可覆盖150毫米以内的地面高差，斜撑与地面的夹角可在30度到60度范围内灵活调整，可根据现场场地的可用空间灵活选择支撑点位，在狭窄场地也可通过缩小支撑半径完成架设，同时结构所有外露部件均做圆角钝化处理，避免搭建作业过程中出现磕碰划伤问题。
