橡胶生产园区废水处理成套装置布局设计

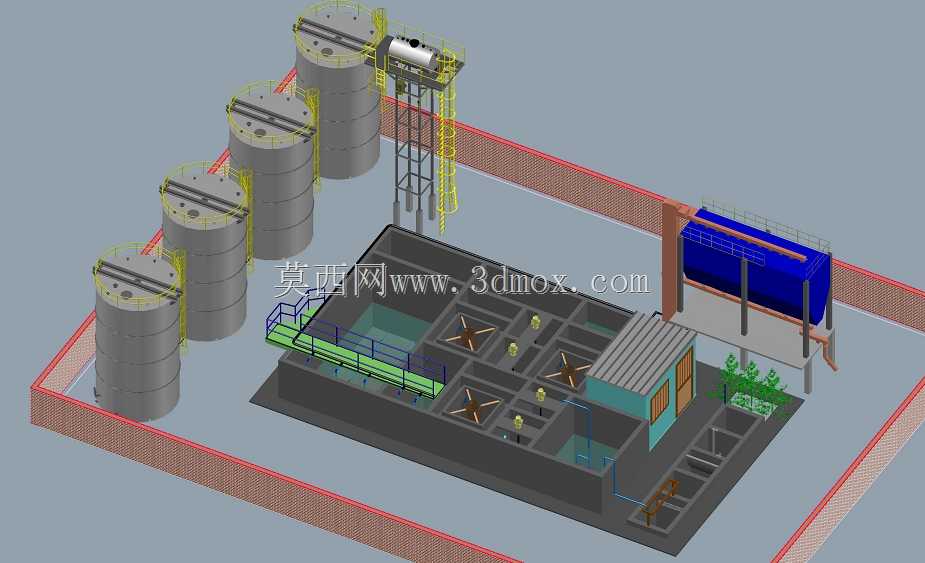

这套装置主要面向橡胶制品生产加工园区的废水处理场景，针对橡胶生产过程中排放的含胶粒、助剂、硫化物、有机污染物的生产废水，完成从废水收集、多级物化处理、生化降解到达标排放的全流程工艺承载，适配中小型橡胶加工企业日处理百吨级废水的处理需求，可直接对接厂区生产车间的排水管网，将生产环节产生的混有橡胶碎屑、软化剂、硫化反应副产物的废水统一汇入处理系统，避免高污染废水直排对周边水环境造成破坏。整套装置采用地上集成式布局设计，沿厂区边角区域排布，外围设置红砖围挡与厂区生产区域做物理分隔，减少处理环节异味、噪声对生产作业区的影响。装置左侧依次排布四座立式密闭储液罐，单罐采用锥顶立式结构，罐体配套直爬梯与顶部操作检修平台，平台周边设置安全防护护栏，罐体主要用于废水的均质调节、pH调整、药剂投加后的预反应暂存，可缓冲生产车间排水的水质水量波动，避免瞬时高浓度废水冲击后续生化处理单元。储液罐旁设置高架药剂存储投加装置，通过支架架高后依靠重力配合计量管路向各反应单元投加絮凝剂、pH调节剂，减少动力输送的能耗与管路堵塞风险。装置核心区域为分格式钢筋混凝土结构处理池体，池体内部通过隔墙分隔为多个功能舱段，分别承载絮凝沉淀、曝气生化、斜管沉淀、清水暂存的功能，池内设置多组水下曝气搅拌装置，可对池内废水与活性污泥混合液做充分充氧搅拌，保证微生物与废水中有机污染物充分接触降解；池体上方设置巡检走道与双侧安全护栏，方便运维人员定期巡查设备运行状态、清理池面浮渣，池体一侧配套搭建单层设备间，用于放置曝气风机、电控柜、加药泵等配套动力设备，避免户外露天放置加速设备老化。池体右侧设置卧式承压过滤罐，用于对生化处理后的尾水做深度过滤，进一步截留水中悬浮杂质，保证出水水质稳定达标。整套装置在设计时充分考虑现场安装运维的边界条件，各罐体与池体之间预留不小于一米的检修通道，高架设备与爬梯的设置符合厂区作业安全规范，管线沿池体边缘与支架排布，避免与巡检路线交叉，整体布局紧凑合理，在有限的厂区占地范围内实现完整的废水处理功能，无需额外占用大面积土地，同时兼顾设备安装、日常运维、药剂补充、污泥清理的操作空间需求，可根据厂区实际的废水水质情况灵活调整各单元的处理参数，适配不同品类橡胶生产企业的废水处理需求。
