L型立式多孔安装承载支架结构设计

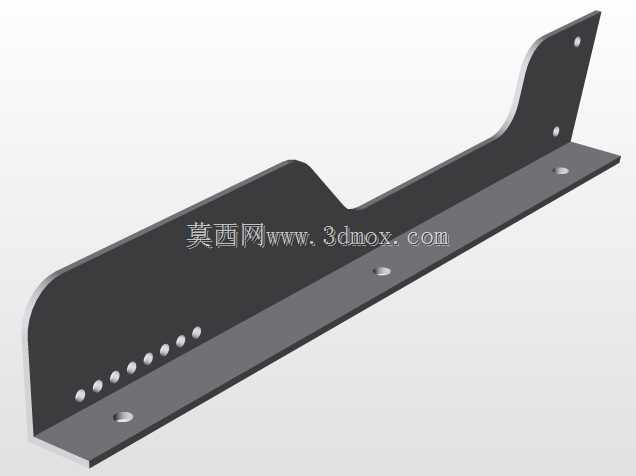

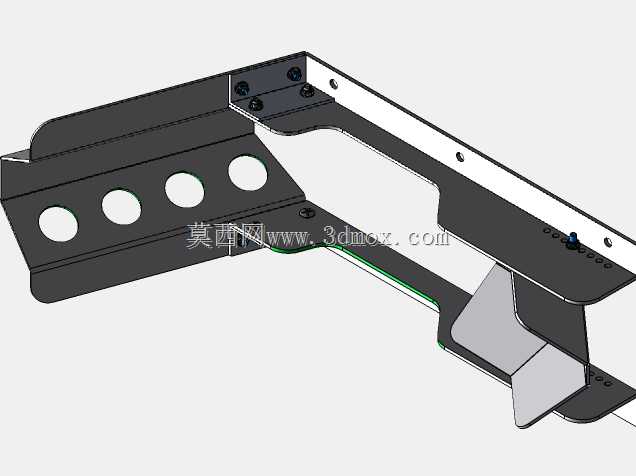

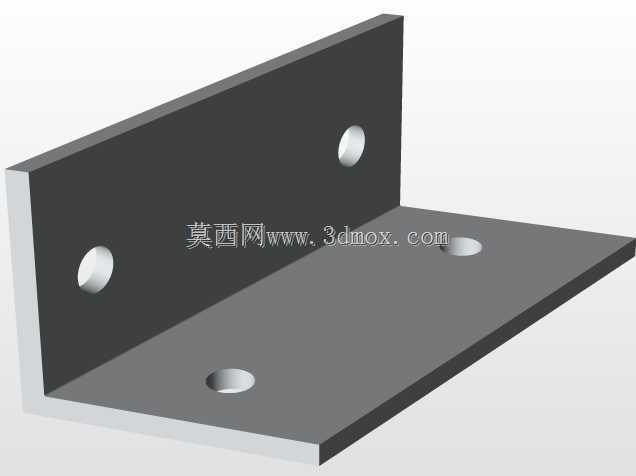

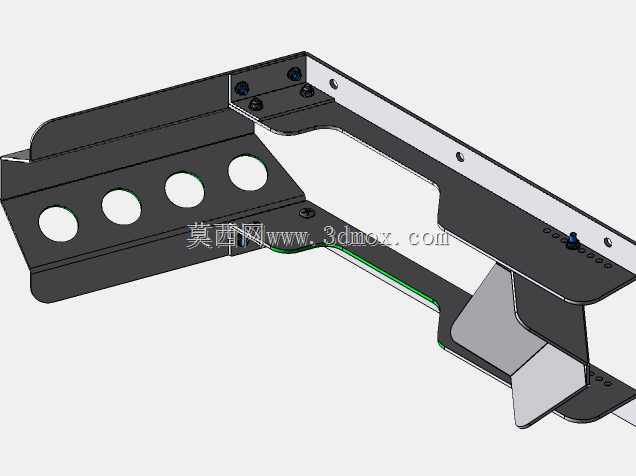

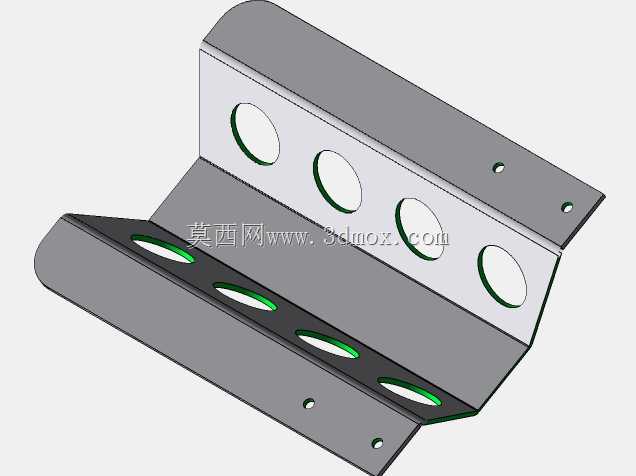

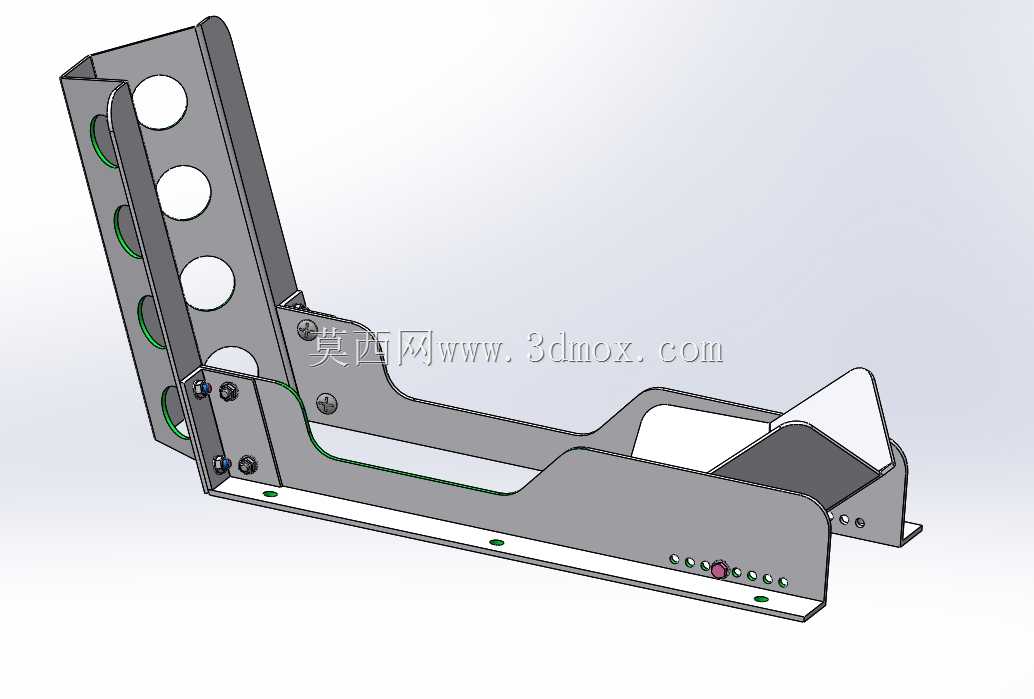

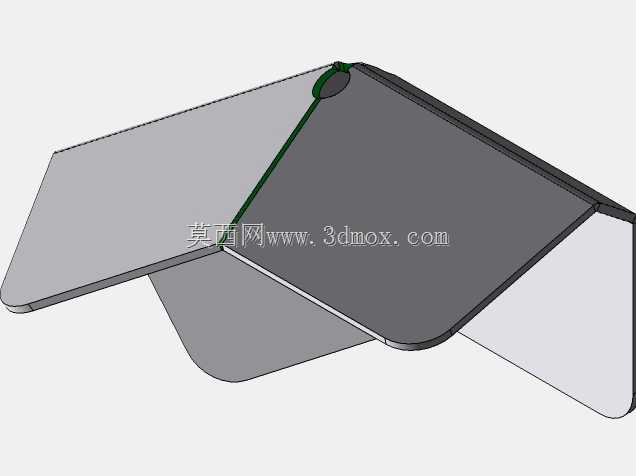

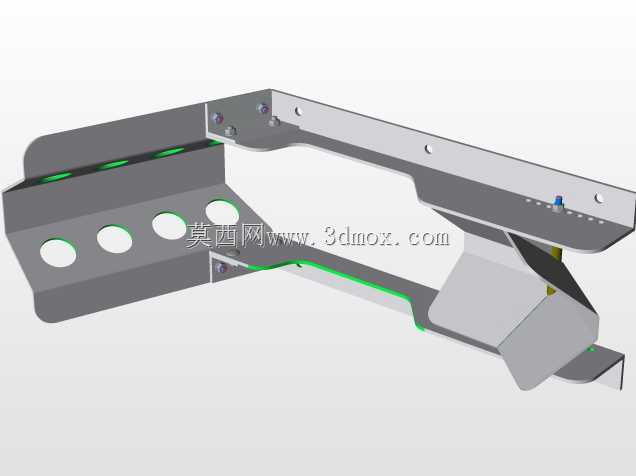

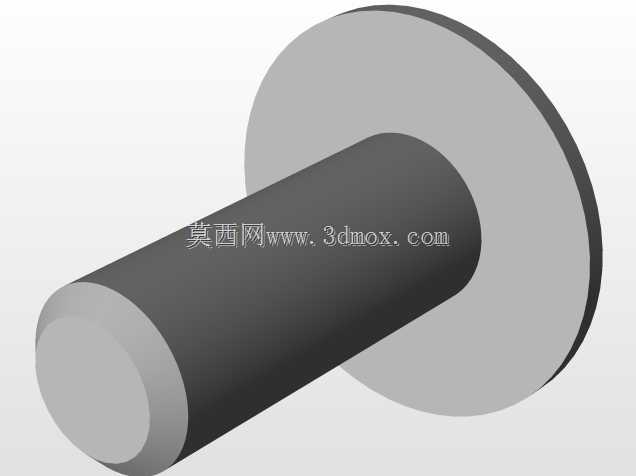

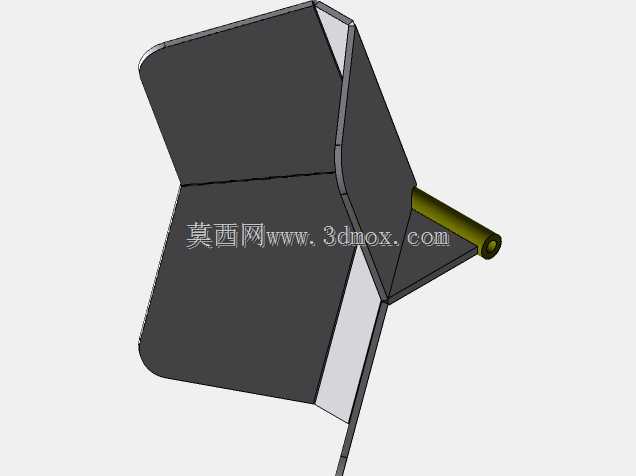

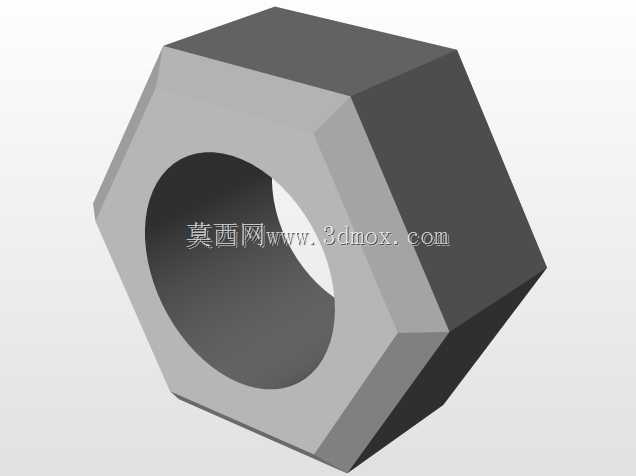

该承载支架主要应用于小型机电设备内部的元器件承托与线路规整场景，常见于车载电子舱、工业控制机柜内部的功能模块安装工位，可同时实现侧向立面固定与水平方向的部件承托需求，替代传统零散的角码与托板组合，减少安装点位数量，提升装配效率。支架整体采用L型弯折的一体化钣金结构设计，竖向立面开设四个等距排布的圆形减重孔，在不损失结构抗弯强度的前提下降低整体自重，孔位边缘做卷边强化处理，避免应力集中导致的形变，同时预留的走线空间可让线缆从孔位中有序穿过，避免线束与钣金锐边接触造成绝缘层磨损。竖向立面内侧设置多组带缓冲衬垫的卡接位，可适配不同直径的圆柱形元器件卡装固定，衬垫采用弹性耐磨材质，既可以抵消设备运行过程中的振动冲击，也能避免硬质金属接触对元器件外壳造成刮损。水平承托段采用下沉式槽型结构，两侧设置向上的翻边形成围挡，防止放置在托板上的部件在设备晃动时出现侧滑移位，托板表面开设多组小型安装孔位，可通过螺丝固定不同规格的功能模块，前端设置倾斜的导向挡边，在部件推入安装时起到引导定位作用，降低装配对位难度。支架底部设置三个均匀分布的固定安装孔，可通过螺栓与设备内部的安装基面锁紧固定，竖向立面的上下端也预留了连接孔位，支持立面贴装与底面托装两种安装方式，适配不同的内部舱体布局。设计过程中重点考量了钣金加工的工艺可行性，所有弯折处均预留了合理的折弯半径，避免加工时出现板材开裂问题，所有外露边缘均做钝化去毛刺处理，防止装配过程中划伤操作人员。整体安装边界控制合理，竖向高度适配常规小型机柜的内部层间距，水平长度不占用过多舱内横向空间，在有限的安装区域内实现了卡装、承托、走线、固定多重功能，结构强度可满足常规车载与工业场景下的振动工况要求，长期使用不易出现形变松脱问题。
