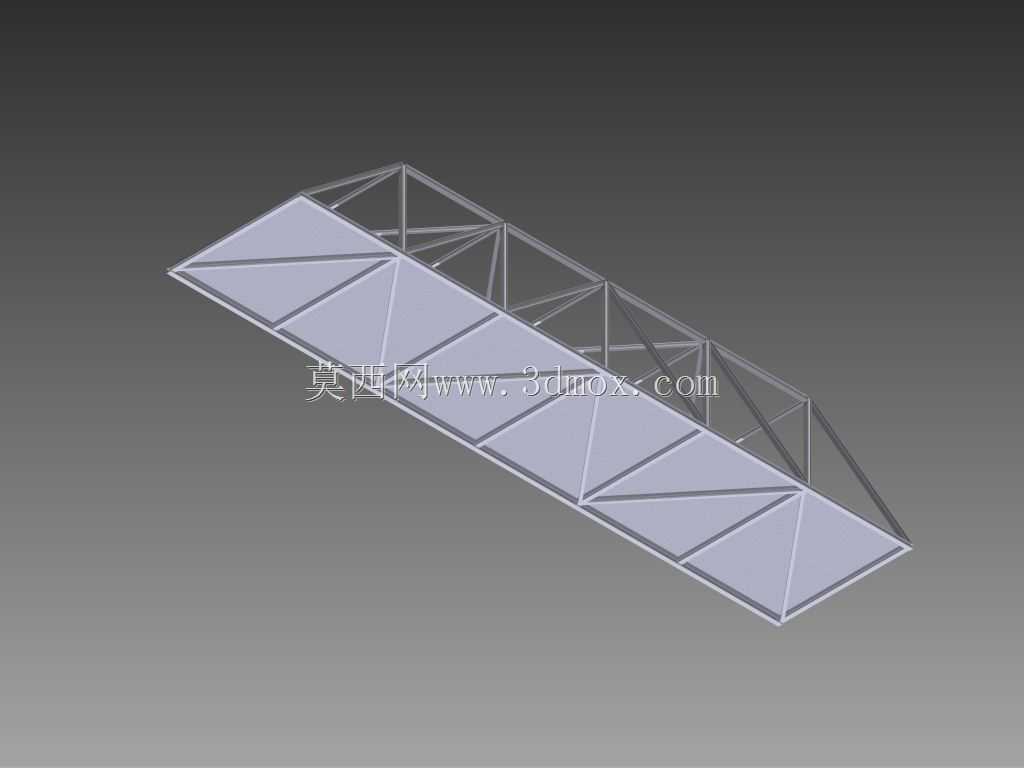

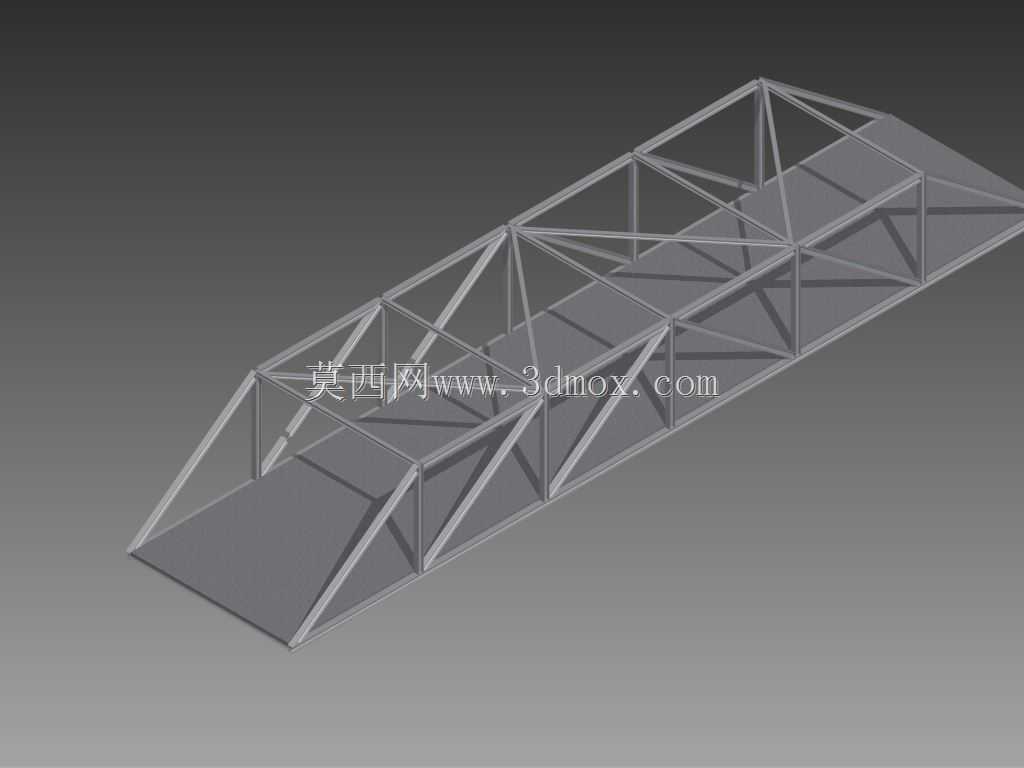

三十米工字钢结构桁架式钢桥设计

该钢桥为30米跨度的桁架式承重钢结构桥，主体采用工字钢型材搭建，主要应用于厂区临时跨线通道、施工场地临时便道、小型河道跨河通行、景区临时游览步道搭建等场景，可满足行人、轻型作业车辆的通行需求，也可作为管线跨域铺设的承载支撑结构，适配短期施工通行、应急交通保障、临时作业通道搭建等多种使用需求，具备搭建速度快、承重性能稳定、可拆解重复利用的应用优势。

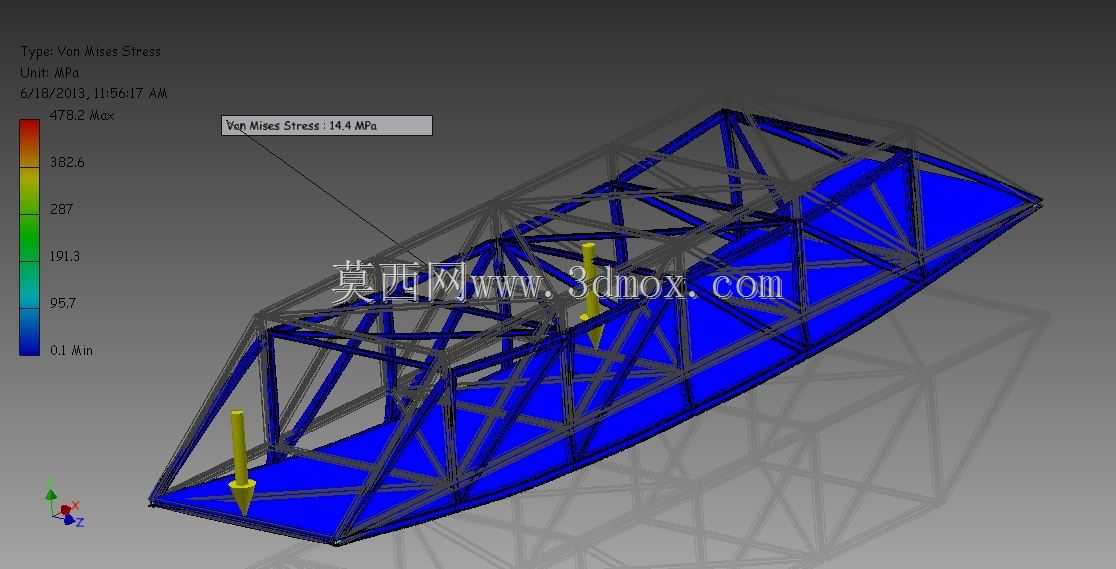

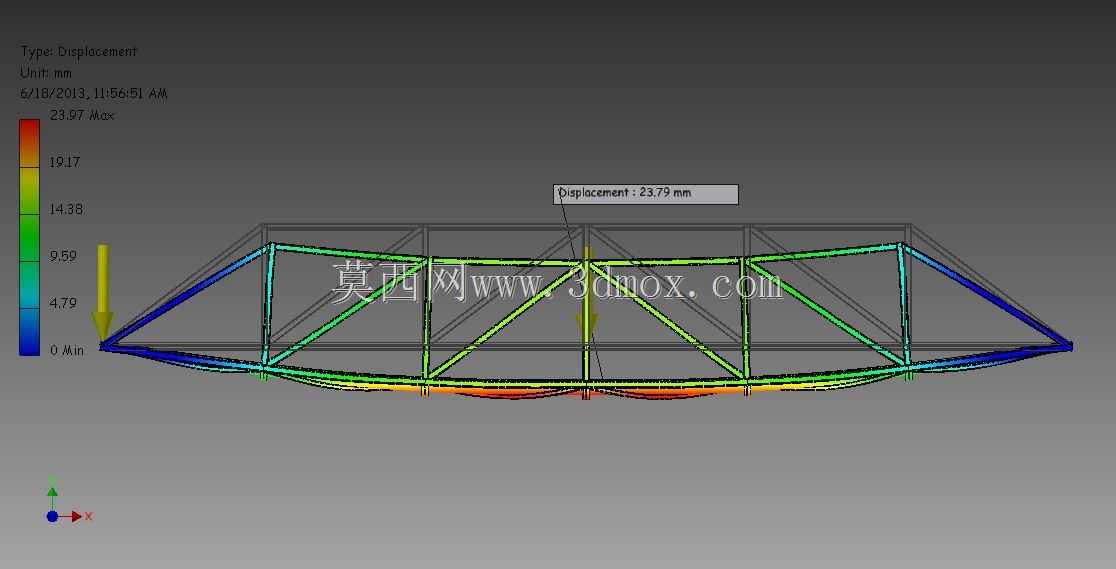

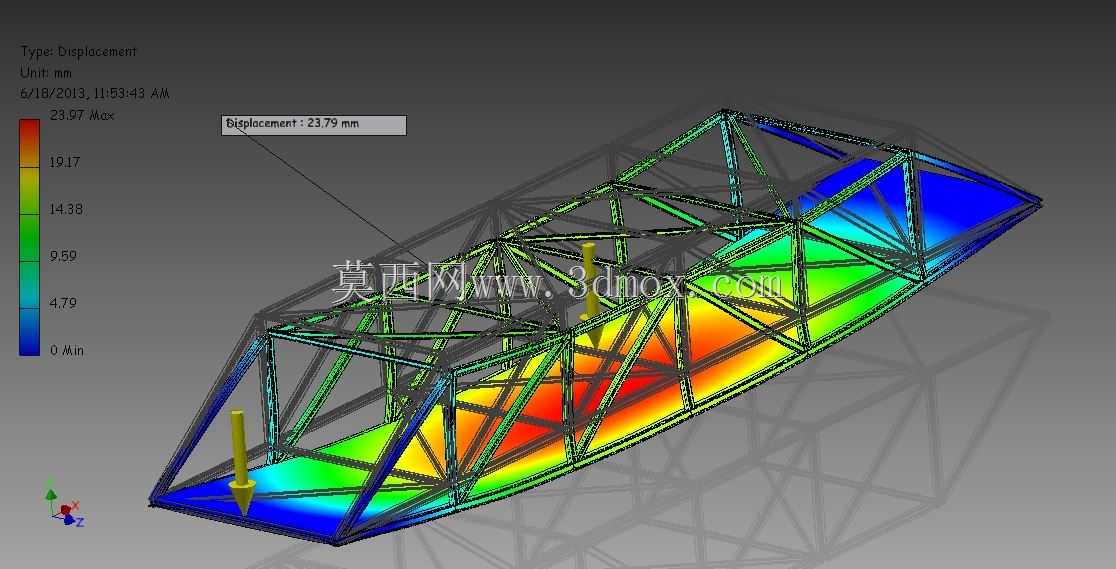

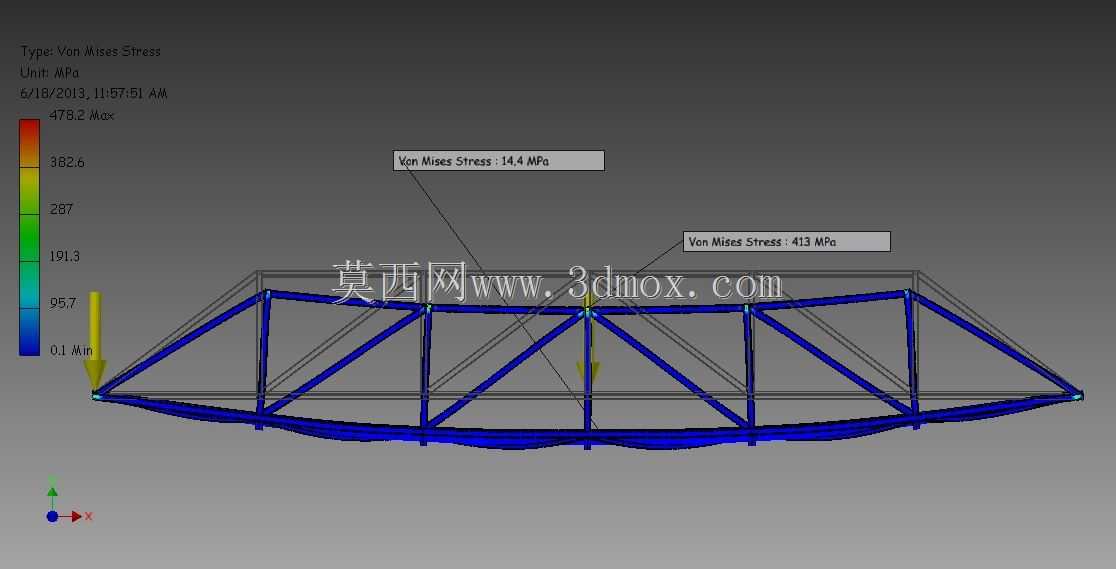

从结构设计思路来看，整体采用三角形桁架受力体系，通过工字钢杆件的交错拼接形成稳定的空间受力框架，桥面采用连续铺设的承载面板结构，将通行荷载均匀传递至两侧桁架主结构，再通过桁架杆件的拉压受力分解传递至桥体两端的支撑基座。设计过程中针对桥体实际受力工况开展了应力校核，模拟桥体在满载通行状态下的受力分布，明确各杆件的应力集中区域，对应力偏高的节点位置做了杆件加密与截面补强处理，确保整体结构在额定荷载下的受力安全，最大应力控制在材料许用应力范围内，避免长期荷载下出现结构变形或杆件失效问题。

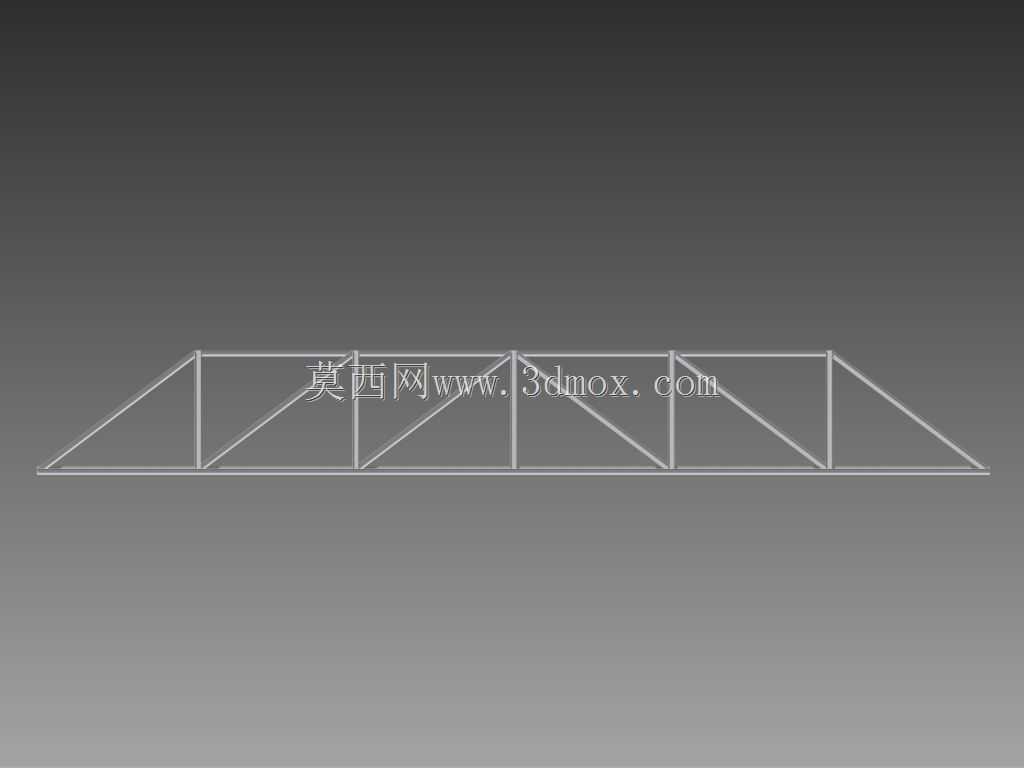

外形与安装边界方面，桥体总跨度为30米，整体宽度适配轻型车辆双向通行与行人并行的需求，桁架高度根据跨度受力比做了优化设计，既保证结构整体刚度，避免通行过程中出现明显挠曲变形，又控制整体用钢量，降低搭建成本与吊装难度。桥体两端设置适配的支撑连接端，可直接与混凝土基座、钢结构临时墩做刚性连接，安装时可采用分段吊装拼接的方式，无需大型专用起重设备即可完成搭建作业，拆解后杆件可分类转运，重复用于其他跨度适配的临时通道搭建场景。

功能特性上，该钢桥结构自重较轻，承重冗余充足，工字钢型材的通用属性让后期维护更换杆件十分便捷，桁架结构的镂空设计可有效降低风阻，在户外露天场景下可抵御常规强风荷载影响，表面可根据使用场景做防腐防锈处理，适配潮湿、多尘等不同户外作业环境，无论是短期施工临时使用，还是作为半永久小型通行桥使用，都能保持稳定的结构性能。
