本田Supra X 100cc摩托车减震器结构设计

　　在两轮摩托车的行走系统设计中，后减震器是直接决定骑行舒适性与操控稳定性的核心部件，这款适配本田Supra X 100cc车型的减震器，采用1:1实车比例还原结构，完全贴合小排量弯梁车型的后悬架安装布局。从实际装车场景来看，这类小排量通勤摩托车日常行驶覆盖城市铺装路面、乡村非铺装土路等多种路况，减震器需要同时承载单人通勤、双人载物的载荷变化，还要过滤路面颠簸带来的纵向冲击，避免刚性冲击直接传递到车架与驾乘人员身上。

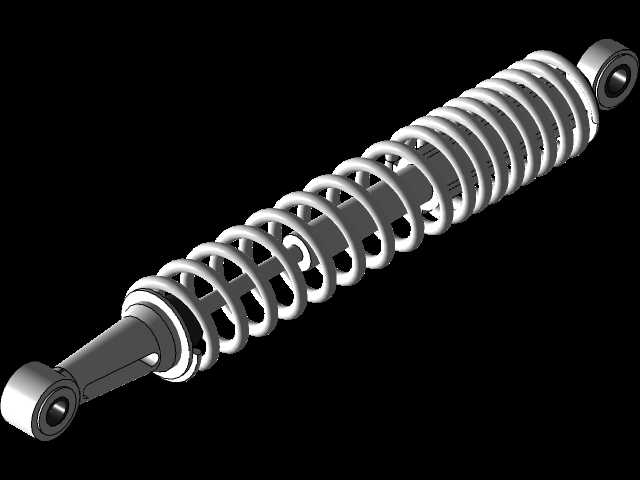

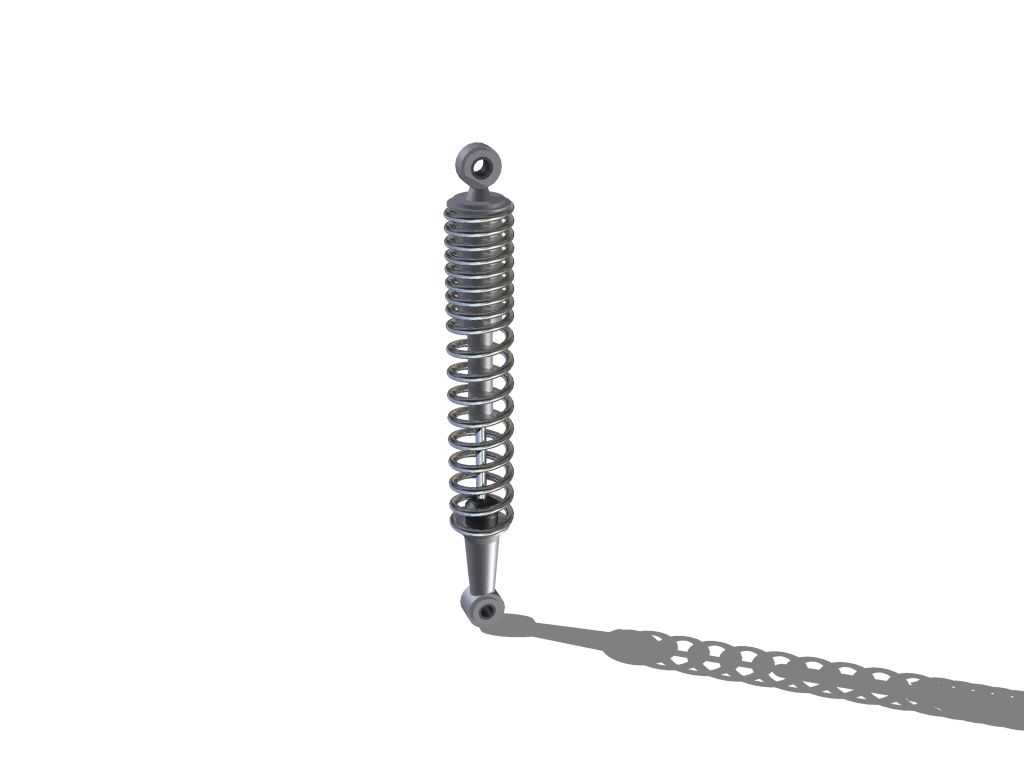

　　从功能特性上拆解，这款减震器采用圆柱螺旋压缩弹簧与液压阻尼筒同轴布置的结构，上端吊环通过衬套与车架后段的安装支座铰接，下端叉形接头通过销轴与后摇臂的安装位连接，形成稳定的杠杆受力结构。弹簧部分选用等节距圆柱螺旋弹簧设计，簧丝直径、弹簧中径、有效圈数的匹配完全适配100cc级别车型的后轴载荷范围，静态预压行程预留合理，既不会因为弹簧刚度太大导致滤震效果生硬，也不会因为刚度过小出现重载打底的问题。阻尼筒内部设置了阀系结构，能够在弹簧压缩与回弹过程中提供匹配的阻尼力，避免弹簧出现多余的往复弹跳，让车轮始终保持与路面的贴合度，提升制动与转向过程中的车身稳定性。

　　设计过程中，首先要明确安装边界的硬点尺寸：上端吊环的内孔直径、衬套宽度需要与车架安装座的销轴尺寸完全匹配，下端叉形接头的开档宽度、销轴孔位置要和后摇臂的安装凸台对齐，减震器的最大伸展长度、最大压缩长度必须和后摇臂的摆动行程匹配，避免悬架运动过程中出现减震器拉脱或者顶死的问题。外形结构上，弹簧上端设置了弹簧座与阻尼筒上端盖贴合，下端弹簧座与阻尼筒外筒固定，阻尼筒的活塞杆表面做了硬铬镀层处理，降低往复运动过程中的磨损，同时搭配防尘套结构，阻挡路面泥沙、灰尘进入阻尼筒内部，延长油封的使用寿命。下端的连接接头采用锻造成型后机加工的工艺，保证连接部位的结构强度，承受路面冲击带来的交变载荷不会出现断裂变形。

　　在实际的结构建模过程中，需要重点还原各部件的配合关系：弹簧与阻尼筒的同轴度公差要控制在合理范围，避免弹簧压缩过程中出现偏磨；上下连接点的铰接结构要预留衬套的安装空间，衬套选用橡胶金属复合结构，能够过滤一部分高频振动，同时补偿安装过程中的少量位置偏差。阻尼筒的外筒表面做了防锈处理，适配摩托车日常户外使用的场景，抵御雨水、泥泞带来的腐蚀问题。这类减震器的阻尼特性调校偏向舒适性，匹配小排量车型日常通勤的使用定位，在过减速带、路面坑洼的时候，能够快速吸收冲击能量，不会把生硬的震动传递到车座位置，同时在高速行驶或者过弯的时候，能够提供足够的支撑性，避免后悬架出现过大的侧倾，保证操控的精准度。

　　从安装维护的角度来看，这款减震器的结构设计充分考虑了售后拆装的便利性，上下连接销轴都采用标准紧固件，不需要专用工具就可以完成更换，弹簧的预紧力可以通过下端的调节螺母进行微调，适配不同载荷下的使用需求，单人骑行时可以调软预压提升舒适性，载物或者双人骑行时调硬预压避免悬架行程过短。整个结构没有多余的复杂设计，所有部件都经过长期实车验证，可靠性高，故障率低，完全适配小排量通勤摩托车的使用强度，是两轮车行走系统中非常成熟的缓冲部件结构。
