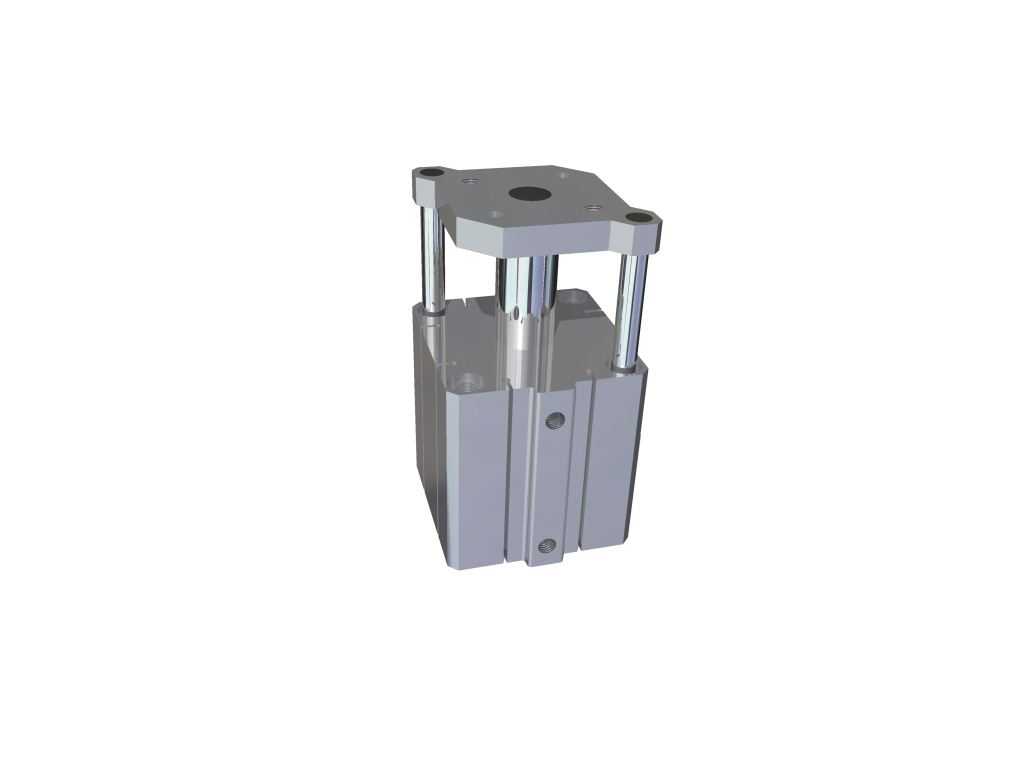

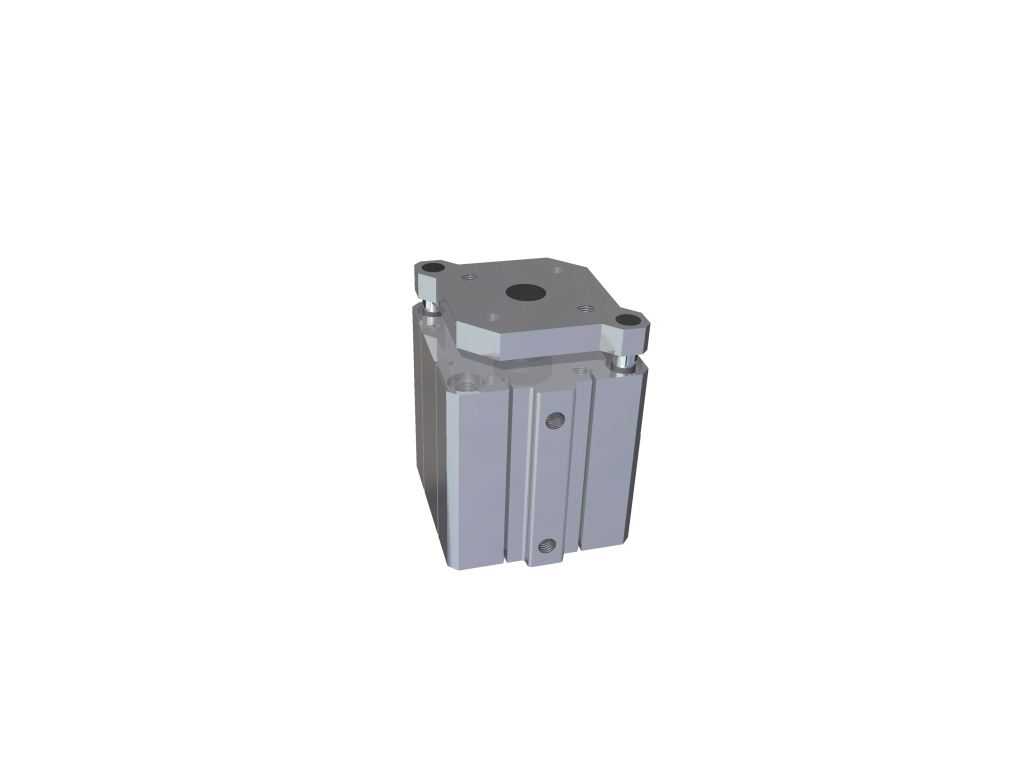

SMC紧凑型带导杆CDQMB80-50气缸结构

　　在自动化生产线的工位布局中，这类带导杆的紧凑型气缸是非常常见的执行元件，尤其适合安装空间局促、对活塞杆抗扭转有明确要求的压装、顶升、挡料工位。不同于普通笔型气缸需要额外搭配导向附件的安装方式，CDQM系列直接将导杆与缸体集成在一起，省去了外部导向支架的设计与装配工作量，在3C电子组装、小零件冲压上下料、包装线物料分流这类对设备占地要求严苛的场景里，能大幅压缩执行单元的整体安装空间。

　　从实际使用的功能特性来看，这款80缸径50行程的气缸，额定输出推力在0.5MPa工作气压下可以达到2500N左右，足够应对常规的小型工件压入、工装夹具夹紧、托盘平稳顶升这类负载。自带的双导杆结构不单单是承担导向作用，还能抵消活塞杆伸出时受到的侧向力，避免普通气缸长期受偏载导致的密封件磨损、活塞杆刮伤问题，日常维护中只要定期检查导杆润滑状态，就能保证长期运行的精度稳定性。B型通孔安装的设计，让安装螺丝可以从缸体底部直接穿入固定到安装板上，不需要在缸体尾部预留螺母锁紧的操作空间，进一步压缩了轴向安装尺寸，对于排布密集的多工位转盘设备来说，这种安装方式能让工位间距设计得更紧凑。

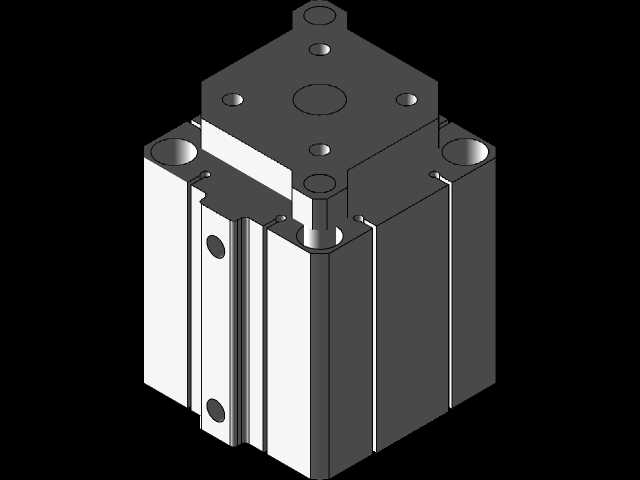

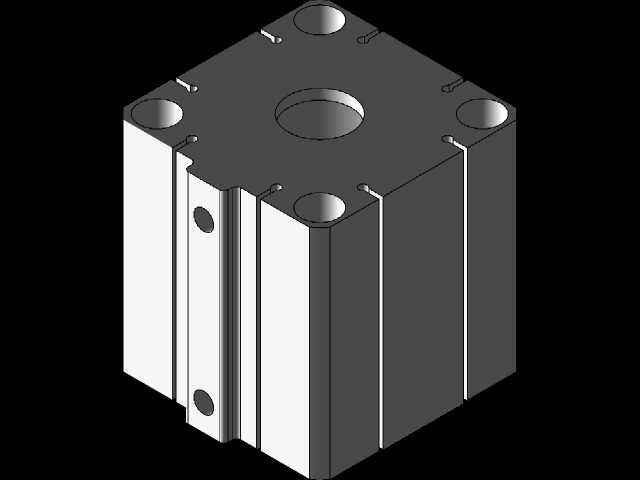

　　做三维建模的时候，首先要明确安装边界的尺寸约束：缸体主体的方形截面边长和缸径匹配，导杆的中心距、安装孔的位置公差需要严格按照样本参数设定，避免实际装配时出现孔位错位。顶部的负载安装板预留了标准的螺纹孔位，建模时要注意孔的深度不能击穿安装板平面，保证和外部工装连接时的贴合度。导杆和缸体的配合部分要预留合理的间隙，既不能因为间隙过小导致运动卡滞，也不能间隙过大造成导向精度不足，通常按照H7/f7的配合公差来设定建模尺寸就能满足常规使用需求。缸体侧面的磁性开关安装槽是这类带导杆气缸的标准配置，建模时要把槽的宽度、深度做准确，方便后续设计时直接搭配磁性开关模型，完成工位到位信号检测的布局。

　　在设备选型阶段，这类气缸的行程选择要结合实际动作的安全余量，比如实际需要顶升40mm的话，选50mm行程就可以预留10mm的缓冲余量，避免活塞硬顶到缸盖造成冲击损坏。安装时要保证负载的重心尽量和气缸轴心重合，虽然有导杆承担侧向力，但长期超出允许的偏载力矩范围，还是会加速导杆衬套的磨损，缩短气缸使用寿命。气口的位置在缸体侧面，建模时要预留好气管接头的安装空间，避免气管和周边的机架、其他运动部件发生干涉。对于需要频繁往复动作的工位，还可以在模型里配套添加节流阀的装配位置，方便后续调试时调整气缸的运行速度，减少动作冲击带来的噪音和部件损耗。

　　从结构设计的思路来看，这种紧凑型导杆气缸把缸筒、端盖、导杆衬套都集成在一个方形缸体里，相比分离式的导杆气缸组件，整体刚性更好，装配累积误差更小，出厂时已经完成了导杆和活塞杆的同轴度校准，用户拿到手不需要再做导向部件的调整，直接安装就能使用。对于做非标设备设计的工程师来说，直接调用这类成熟的标准件三维模型，不需要从零开始绘制每个细节，能大幅缩短设计周期，同时也能避免因为手动建模尺寸错误导致的加工、装配问题。在做整机布局的时候，可以直接把这个气缸模型作为执行单元的基础，围绕它来设计周边的工装、料道、检测元件的位置，保证整个工位的结构紧凑、运行可靠。
