21型双层板式采暖散热器结构设计

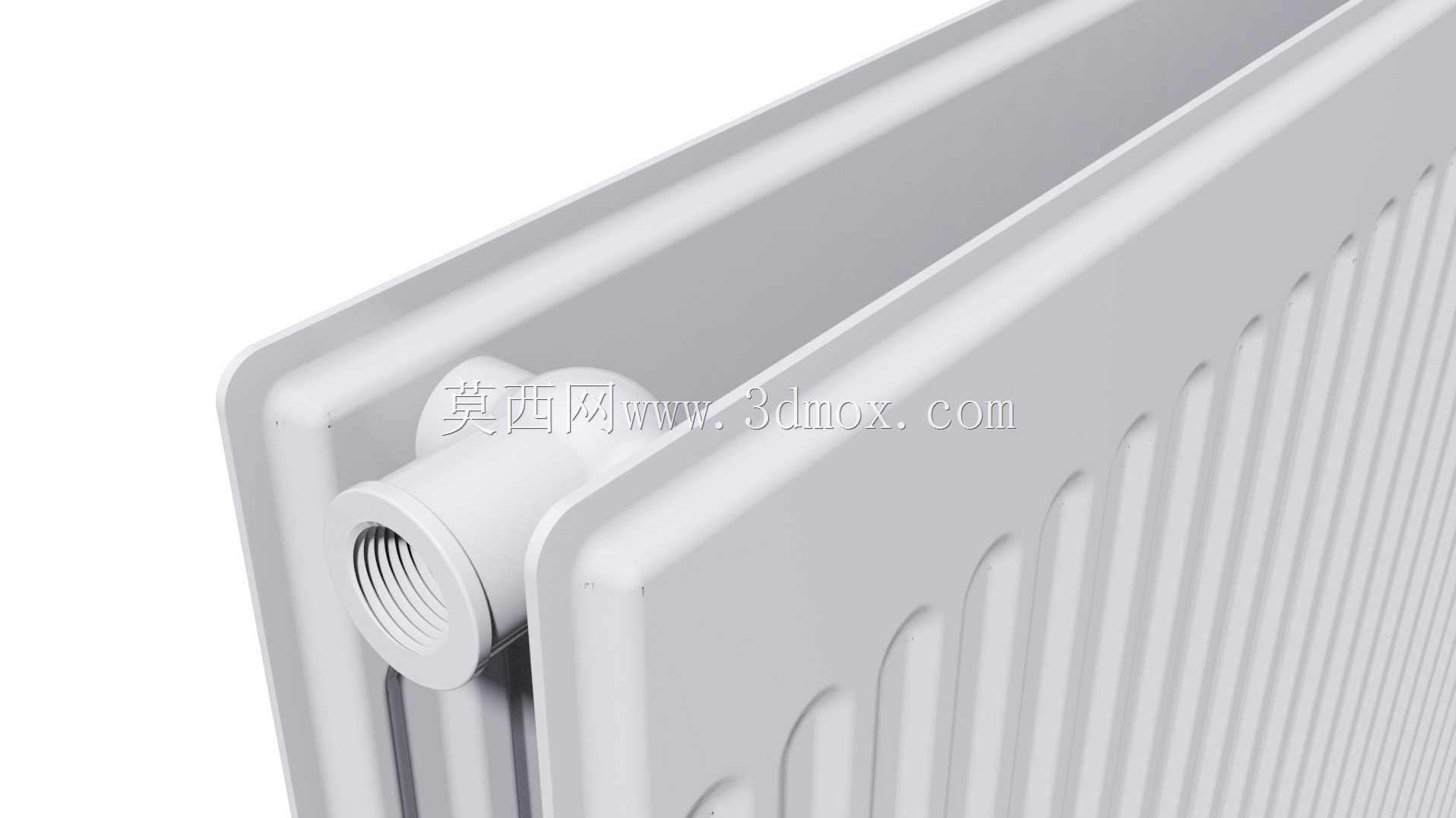

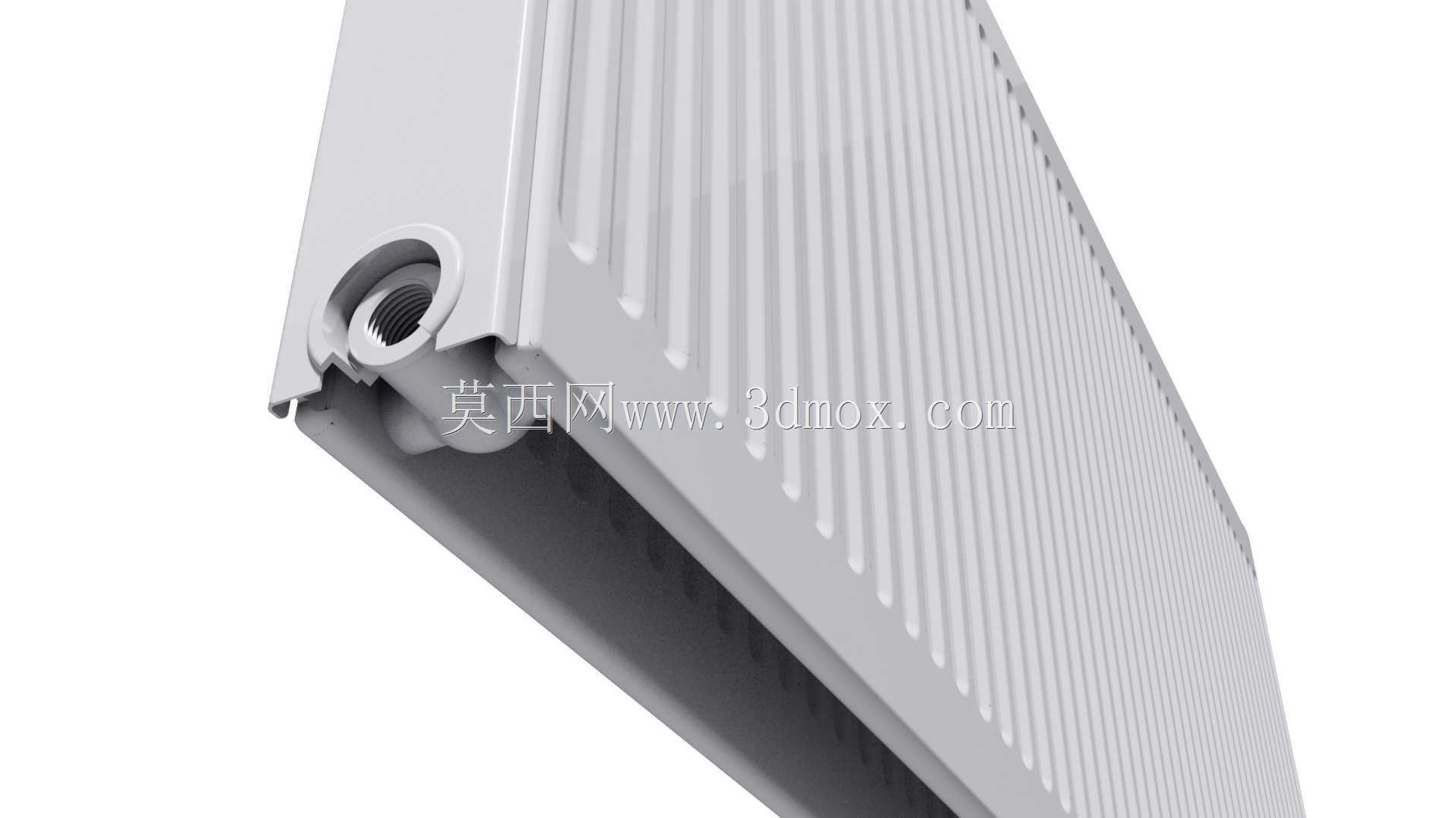

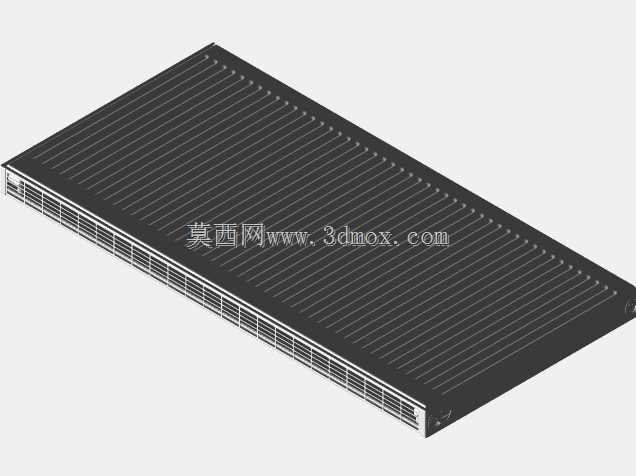

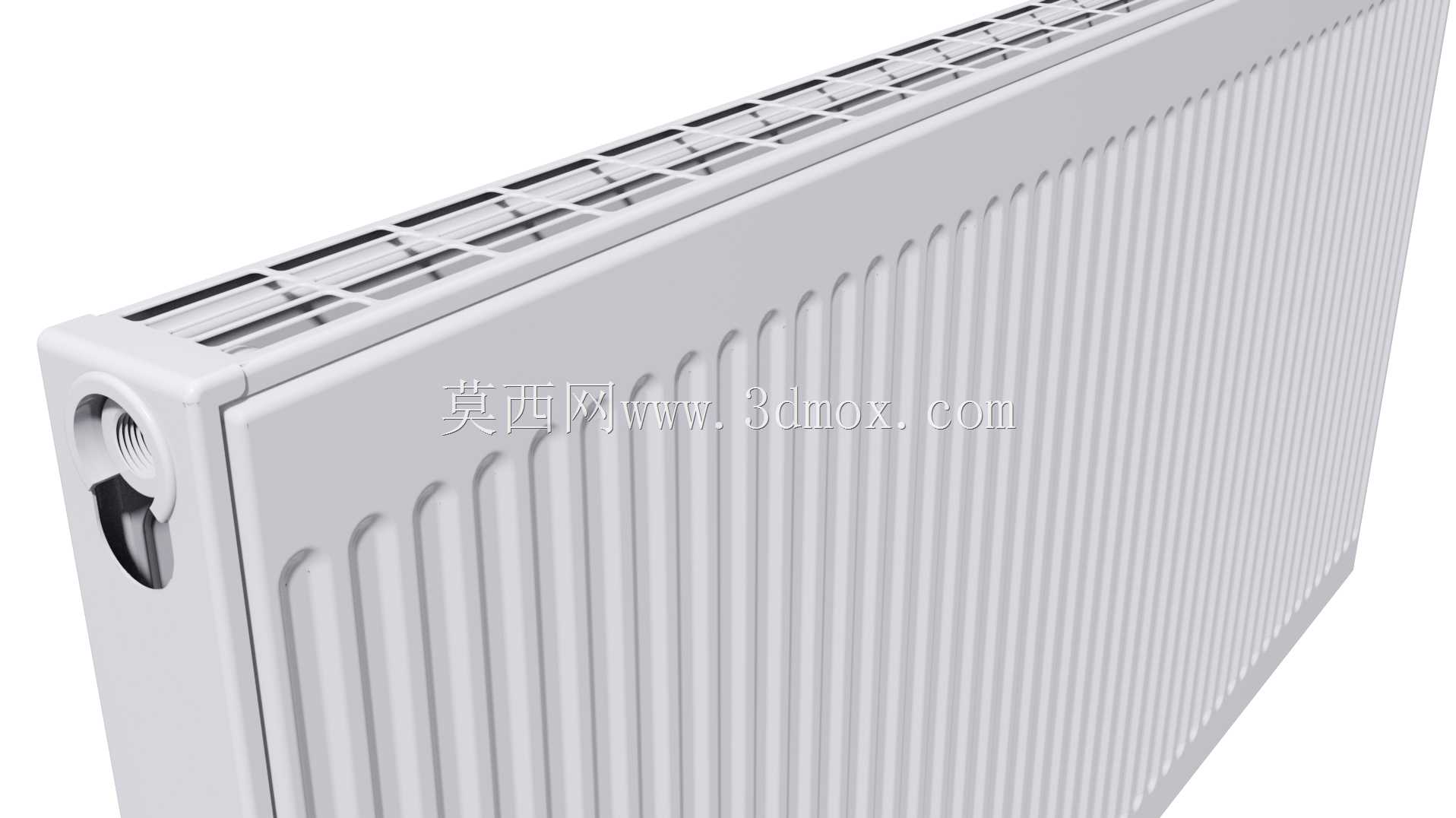

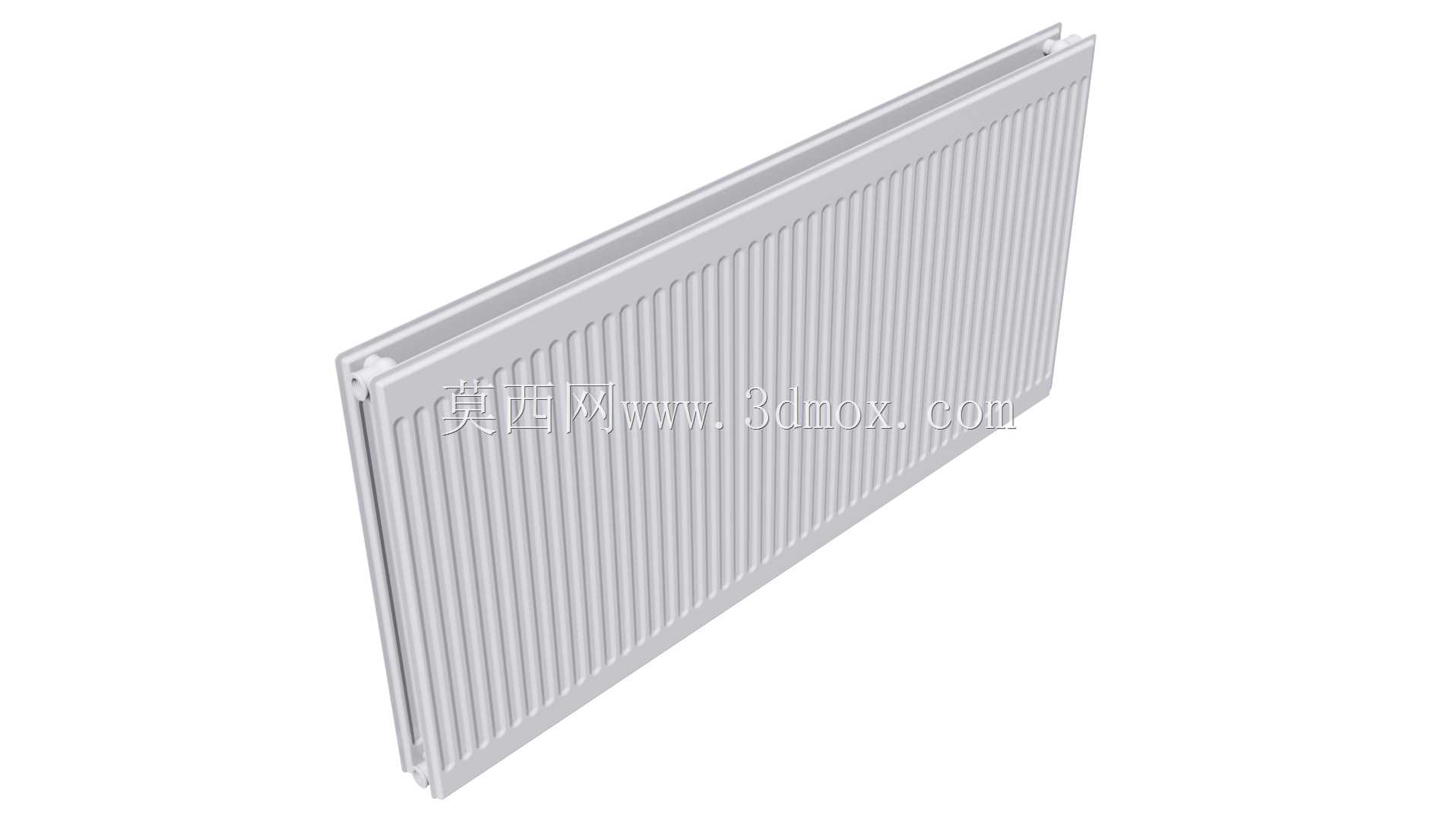

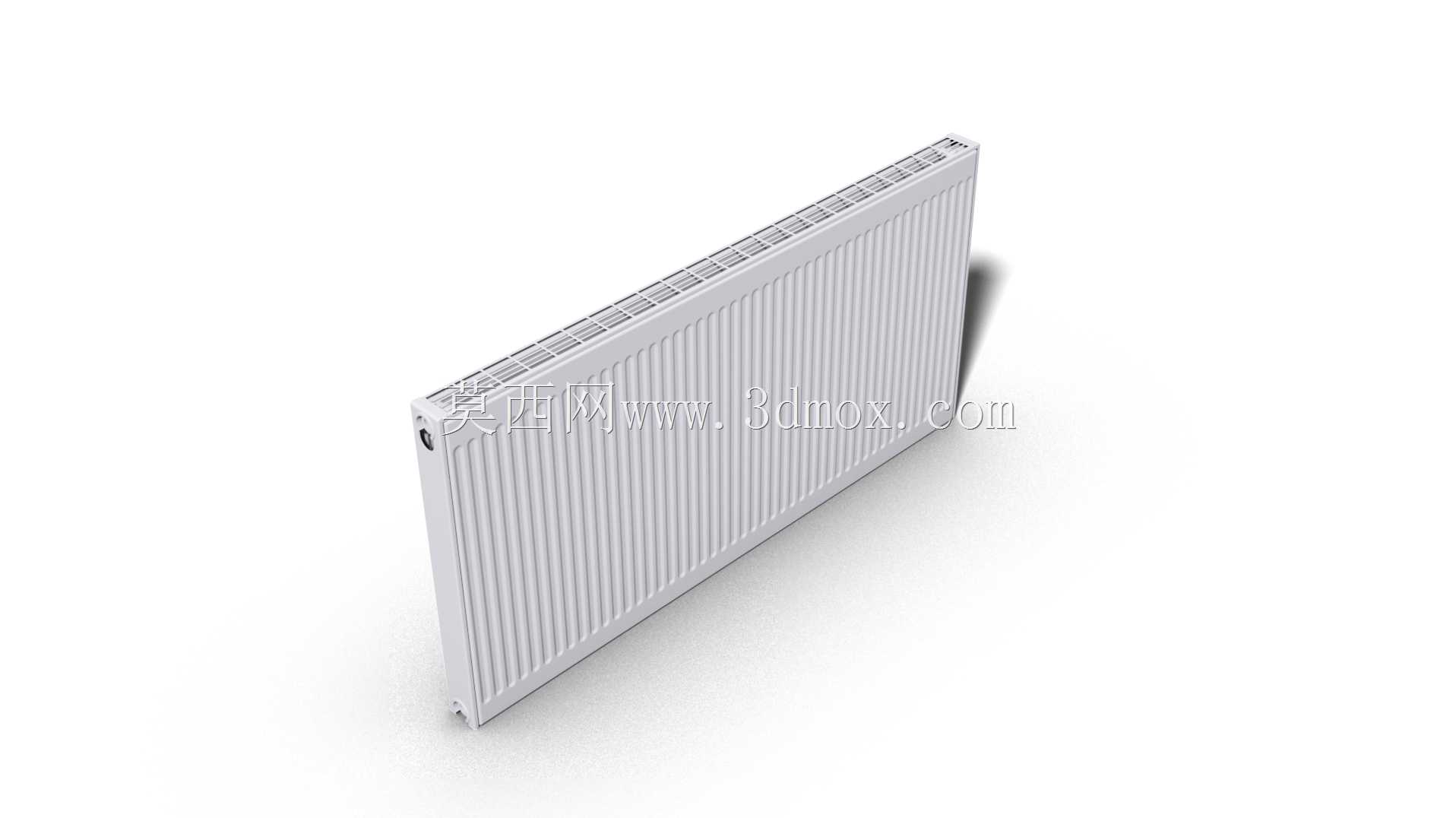

这款双层板式采暖部件，主要应用于民用住宅、商用办公空间、公共场馆等集中供暖或独立采暖系统中，作为室内热量释放的终端设备，承担着将热媒携带的热量传递到室内空间、维持环境舒适温度的核心作用，是水暖采暖系统中不可或缺的末端换热组件。产品采用双层对流板结构设计，相比传统单层板型散热器，有效增大了热媒与空气的接触换热面积，能够在相同水温和流速条件下实现更高的散热效率，加快室内升温速度，同时降低热媒输送过程中的能耗损失，适配低温供暖系统的使用需求。设计过程中充分考虑实际安装与维护的便利性，产品侧盖采用可拆卸式结构，无需整体拆解设备即可完成内部积尘清理、局部组件检修等日常维护操作，大幅降低后期运维的难度与成本；接口采用标准BSP1/2螺纹规格，能够与市面上主流规格的供暖管材、控制阀门实现无缝适配，无需额外定制转接配件，减少现场安装的适配工作量。产品外形尺寸为600x1200mm，属于常规壁挂式安装的主流尺寸规格，安装时需预留对应墙面安装空间，同时在接口位置预留足够的管路操作空间，方便后期管路连接与阀门调试；产品整体采用规整长方体造型，表面做平整化处理，既能够保证对流散热通道的顺畅，提升空气自然对流的换热效率，也能适配多数室内装修风格，不会占用过多室内活动空间。结构设计上充分考量长期使用的可靠性，双层板体采用一体化压合成型工艺，减少焊接点位带来的渗漏风险，板体表面做防腐处理，能够耐受供暖系统中长期的水蚀与氧化，延长设备整体使用寿命；顶部结构做了适配导流设计，能够引导加热后的空气沿预设方向流动，避免局部热量堆积，让室内温度分布更加均匀，减少室内不同区域的温差，提升采暖舒适度。
