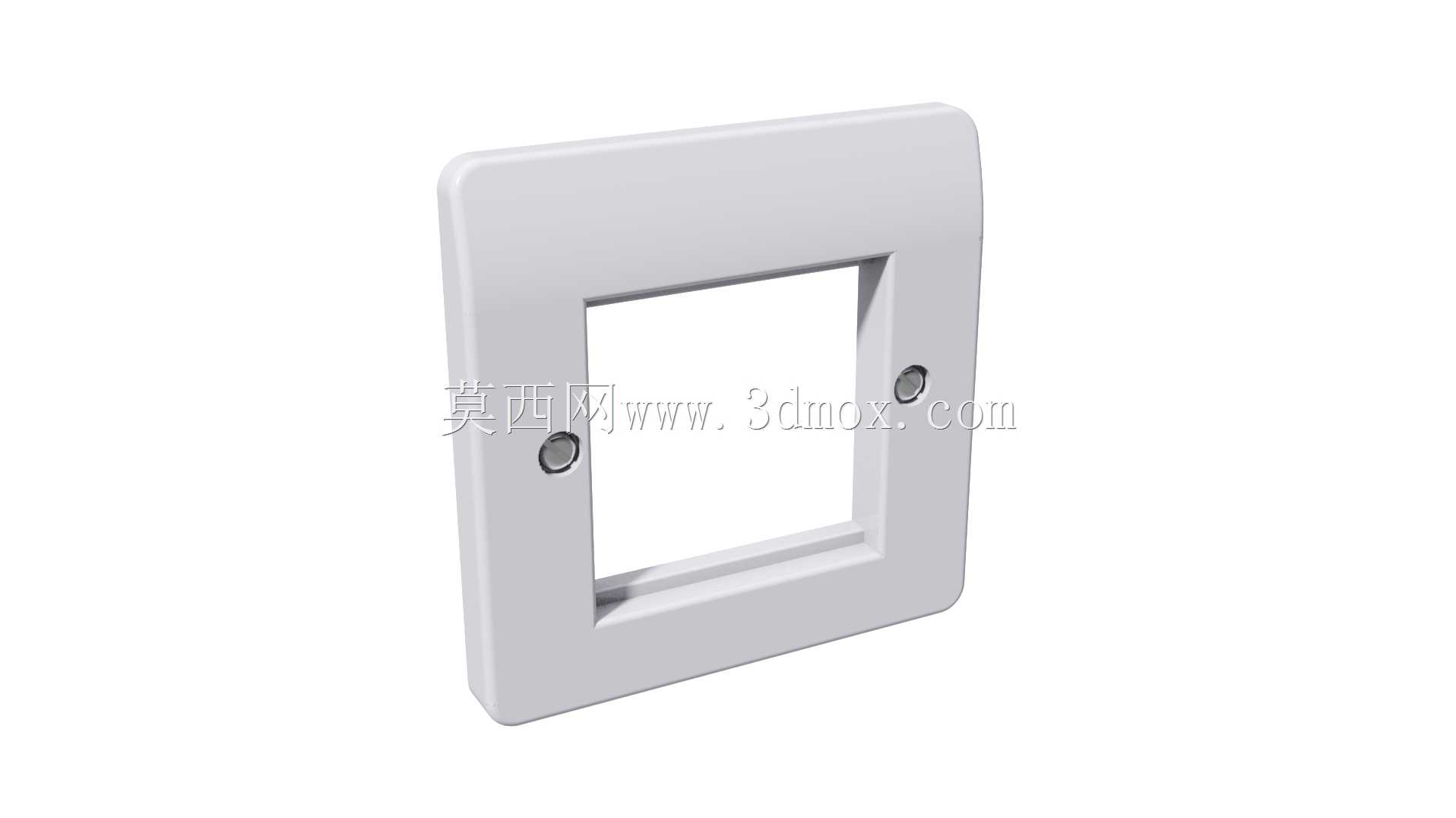

MK双模块欧式开关插座前面板结构

　　这款双模块欧式前面板，是民用及商用低压电气布线系统里的墙面终端配套构件，主要适配标准86型暗装底盒的安装场景，日常在住宅室内空间、写字楼办公区域、商业门店公共区域的墙面强电、弱电终端点位都能见到这类构件的应用，核心作用是覆盖墙面底盒与墙体的拼接缝隙，同时为内部安装的功能模块提供规整的外露承载界面，避免内部接线结构外露带来的安全隐患，也能统一墙面终端的视觉观感。

　　从实际安装逻辑来看，这款面板的安装定位完全依托两个对称布置的沉头螺丝孔实现，建模阶段就需要严格对齐暗装底盒上的标准螺柱孔位，安装时将面板平贴墙面后，通过螺丝锁紧即可完成固定，沉孔的深度设计刚好能让螺丝头完全没入面板平面，不会出现凸起刮蹭的问题，后续还可以搭配同色装饰扣盖盖住螺丝孔，保证外观的整体性。面板中间的方形开窗是核心的功能让位结构，尺寸严格匹配标准双位欧式功能模块的外轮廓公差，模块卡入后不会出现松旷晃动，开窗边缘做了阶梯式的承托台阶，功能模块装入后正面能和面板外表面保持齐平，不会出现高低差影响使用手感。

　　设计过程中首先要把控的是安装边界的尺寸公差，面板整体外轮廓的长宽尺寸要覆盖暗装底盒的预埋开孔余量，常规墙面预埋底盒时难免出现开孔边缘不整齐的问题，面板的外沿宽度要能完全遮盖住开孔周围的墙面瑕疵，避免出现漏缝影响美观。面板的厚度设计兼顾了结构强度与外观轻薄感，背部贴合墙面的一侧做了微幅的内凹处理，即使墙面存在轻微的不平整，也能保证面板外沿能紧密贴墙，不会出现边缘翘边的问题。面板的边角都做了小圆角过渡，没有尖锐的棱角，既可以避免安装过程中划伤施工人员，日常使用时也能减少磕碰带来的损伤。

　　从结构强度角度考虑，面板的材质一般选用阻燃PC材质，建模时的壁厚均匀控制在合理区间，既不会因为壁厚过薄导致锁紧螺丝时出现面板变形开裂，也不会因为壁厚过厚造成材料浪费、外观臃肿。两个螺丝孔的位置做了局部的加厚筋位，分散螺丝锁紧时的应力，避免长期使用后孔位出现开裂导致面板松动。面板表面做哑光质感处理，不容易残留指纹和污渍，日常清洁打理也更方便。

　　在实际工程选型过程中，这类面板的建模精度直接影响后续的装配适配性，如果开窗尺寸偏差过大，会出现功能模块装不进去或者装入后缝隙过大的问题；如果螺丝孔位的中心距和底盒标准孔位存在偏差，现场安装时就会出现螺丝无法对齐、强行锁紧后面板翘曲的问题。建模阶段需要严格遵循欧式电工配件的相关安装尺寸规范，所有配合面的公差都要控制在合理范围内，同时要考虑不同批次功能模块的尺寸公差带，预留合理的装配间隙，保证不同厂商生产的同规格功能模块都能顺利装入。另外面板背部的让位空间也要做足，避免和底盒内的接线端子、弯折的导线产生干涉，保证面板能完全贴墙安装到位，不会因为内部导线顶撑出现无法贴合墙面的问题。
