L型机架安装导轨段结构件

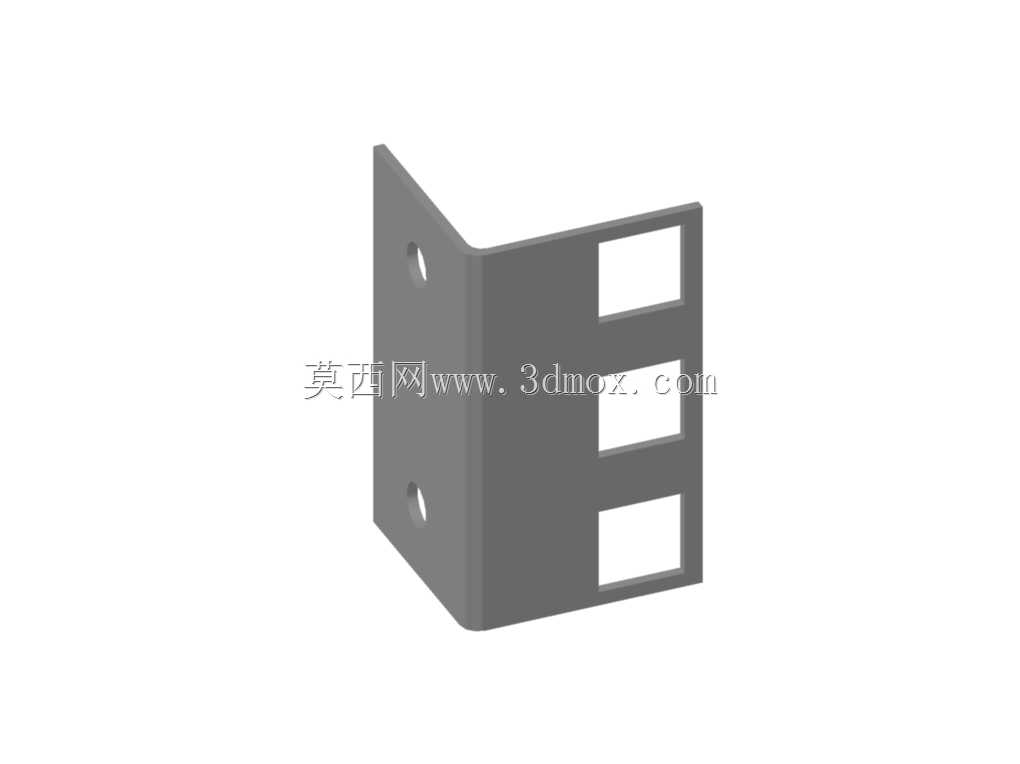

　　在工业机架组装、自动化设备机架搭建、机柜内部安装导轨的场景中，这类角型机架式轨道段是非常常用的基础结构件，很多做非标设备结构设计的工程师在做机架扩展的时候，都会用到这类基础构件来快速搭建安装轨道，不需要从零开始绘制角件结构，能大幅缩短建模和出图的周期。从实际使用场景来看，这类轨道段主要用在标准19英寸机柜内部的设备安装导轨扩展、非标自动化机架的侧边滑动轨道安装、电气柜内元器件安装滑轨的基础固定段，也可以作为小型输送线侧边的轻型导轨安装基座，适配轻载场景下的滑动导向需求，承载范围通常覆盖几公斤到几十公斤的轻型负载，不适合重载冲击的工况。从结构设计思路来看，这个构件采用L型折弯的整体结构，两个互相垂直的安装面分别承担不同的固定功能：

　　其中一个立面设置了两个圆形安装孔，用于将整个轨道段固定在机架的立柱或者横梁侧面，孔位的间距匹配常用工业铝型材的槽孔间距，也适配标准机柜立柱的安装孔位，安装时可以通过螺栓直接穿入固定，不需要额外加工转接件；另一个立面则开设了三个等距排布的方形镂空窗口，这些窗口一方面是为了减轻构件自身重量，降低材料成本，另一方面是作为导轨扩展的接口，后续可以在这个立面上拼接同规格的导轨段，或者直接安装滑动副、安装托板，方形窗口的尺寸是标准化设计的，和通用的机架安装卡扣、滑块的卡接尺寸匹配，不需要额外打孔就能实现快速卡装。在安装边界方面，这个构件的折弯圆角做了工艺性处理，符合常规钣金折弯的最小折弯半径要求，不会出现折弯开裂的问题，

　　两个安装面的平面度公差控制在合理范围内，安装后不会出现翘曲导致的导轨直线度超差；安装孔的位置距离折弯边有足够的安全距离，预留了螺栓安装的操作空间，不会出现扳手无法操作的情况，方形窗口的边缘做了去毛刺处理，避免安装时划伤操作人员或者线缆。从功能特性来说，这个轨道段属于可扩展的模块化构件，单个段可以作为短行程的安装支座使用，多个同规格段沿着立面方向拼接，就可以组成任意长度的连续安装导轨，拼接时依靠方形窗口的定位来保证拼接后的直线度，不需要额外做校准工装，非常适合现场快速组装的场景。在实际建模过程中，这类构件的建模需要重点关注折弯系数的设置，不同板厚对应的折弯扣除值要匹配实际加工工艺，否则展开后的下料尺寸会出现偏差，导致折弯后孔位错位；

　　另外三个方形窗口的排布要和后续扩展的导轨孔位对齐，保证拼接后的安装孔位同轴度，避免出现安装卡滞的问题。很多新手工程师在做这类机架导轨设计的时候，容易忽略安装孔的边距问题，把孔开得离折弯边太近，导致螺栓头和折弯圆角干涉，无法拧紧，这个构件的孔位设计就避开了这个问题，预留了足够的避让空间。同时，构件的壁厚选择适配轻型负载的使用场景，既保证足够的结构刚性，在安装后不会出现明显形变，又不会因为壁厚过大造成材料浪费，整体的重量控制在合理范围，单人就可以完成安装操作，不需要起重辅助。在设备实际使用中，这类导轨段通常搭配对应的滑动托板使用，托板上的卡爪卡入方形窗口内，就可以沿着导轨方向滑动，调整安装位置，调整到位后可以通过卡扣或者螺栓固定，非常适合需要经常调整安装位置的元器件、小型工装的安装固定，比如机柜内的交换机、工控机安装，自动化设备上的小型传感器安装支架滑动调整，都可以用这类导轨段来实现快速位置调整。
