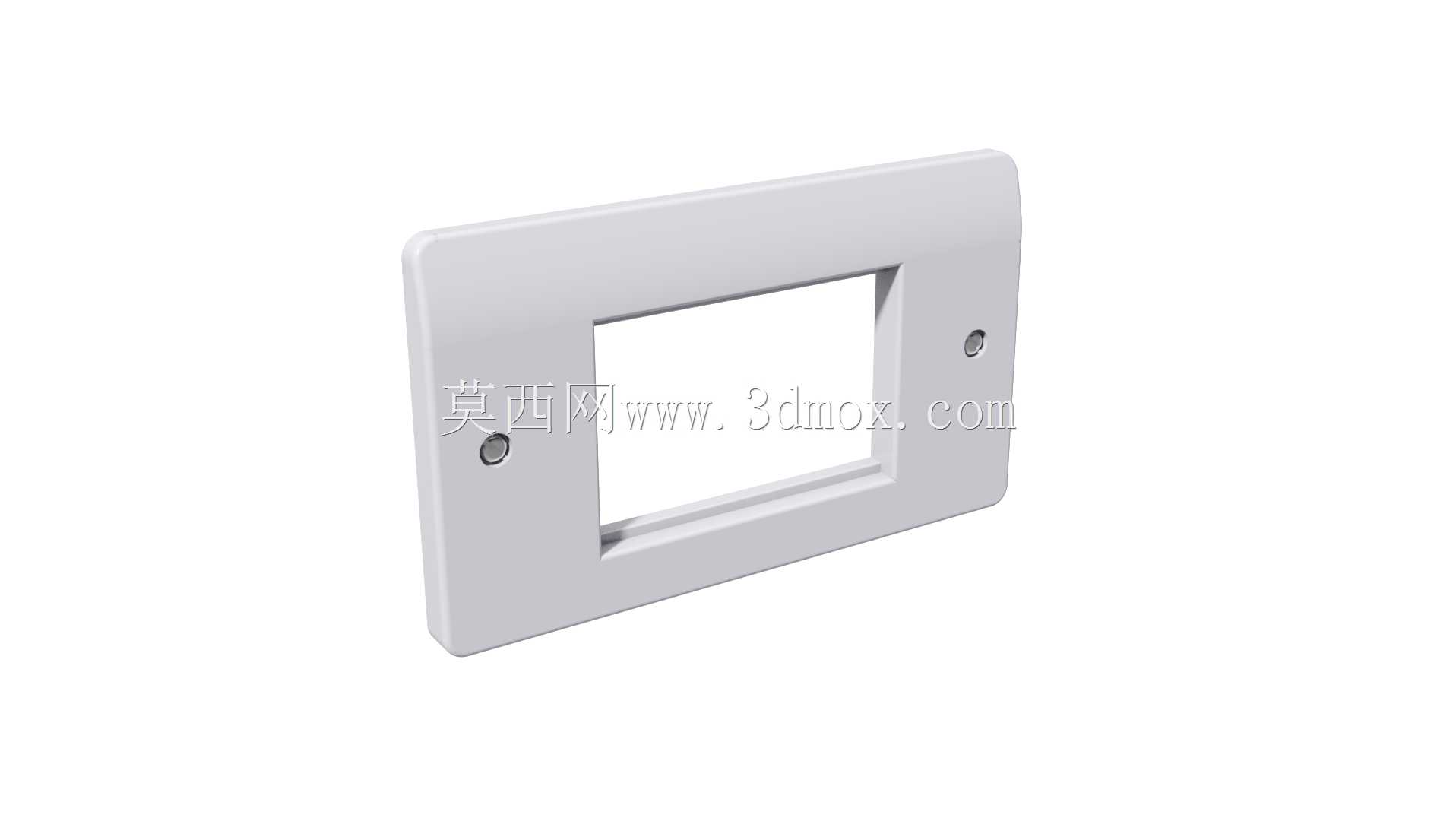

MK Logic Plus三模块欧式前面板结构设计

　　在民用建筑电气布线、室内装修配电、商用空间弱电集成场景中，墙面安装的功能模块前面板是直接面向终端使用者的外露部件，其结构合理性、安装适配性直接决定后期功能模块的拆装效率、墙面贴合度与长期使用稳定性。这款三模块规格的欧式前面板，针对现有同系列产品模块位不足的使用痛点做概念性结构设计，可同时容纳三个标准尺寸的欧式功能模块，覆盖开关、插座、弱电信号接口、调光模块等不同功能件的组合安装需求，适配多联功能件集中布置的墙面点位，减少墙面开孔数量，提升墙面布置的整洁度。

　　从结构设计逻辑来看，这款面板采用一体化注塑成型的基体结构，整体为带圆角的矩形外轮廓，边缘做微弧收边处理，安装后可与墙面形成自然过渡，避免直角边缘积灰、磕碰破损的问题。面板中部预留通长的矩形模块安装窗口，窗口内侧设置阶梯式限位止口，功能模块装入后可通过止口限制前后窜动，配合模块自带的卡扣结构即可完成固定，无需额外加装紧固件，后期更换功能模块时仅需从面板侧边预留的拆卸缺口撬动即可拆下面板，维护操作无需破坏墙面涂层。面板基体左右两侧对称设置沉头安装孔位，孔位深度适配标准M4规格的面板安装螺丝，沉头结构可保证螺丝装入后头部完全低于面板外表面，不会出现凸起刮蹭的问题，安装孔的中心距严格匹配欧式标准暗装底盒的孔位尺寸，可直接替换同规格的现有面板，无需对预埋底盒做二次改造。

　　考虑到实际安装场景的墙面公差问题，面板背面的贴合面设置0.5mm深度的环形微凸筋，安装时筋位可轻微挤压墙面腻子层或密封胶条，补偿墙面不平整带来的贴合缝隙，避免灰尘、水汽从面板与墙面的间隙进入底盒内部，提升暗装底盒内电气部件的防护能力。面板的整体壁厚控制在2.2mm，既保证注塑成型时的熔体流动填充效率，避免出现缺胶、缩痕等外观缺陷，也能满足日常使用中的抗冲击要求，避免安装或使用过程中受外力出现开裂变形。面板外表面做细磨砂纹理处理，相比光面材质更耐指纹残留，日常清洁仅需用干布擦拭即可去除表面污渍，长期使用也不会出现明显的划痕泛白问题。

　　在安装边界适配方面，这款面板的外轮廓尺寸严格遵循欧式墙面面板的通用尺寸规范，横向宽度适配三个标准模块并排布置的空间需求，竖向高度与同系列两模块、四模块面板保持一致，同一墙面混合安装不同模块数的面板时，可保证所有面板的上下边缘齐平，提升装修视觉一致性。面板的安装深度控制在8mm以内，适配市面上绝大多数深度≥35mm的标准暗装底盒，即使底盒内布线较多、线缆余量较大，也不会出现面板无法完全贴合墙面的问题。设计过程中对面板的脱模角度做了优化，所有侧壁的脱模角度设置为1.5°，卡扣、止口等内部结构的脱模角度不小于2°，可适配常规注塑模具的生产工艺，无需采用复杂的抽芯结构，有效降低量产时的模具成本与成型不良率。

　　从实际使用场景的适配性来看，这款面板可覆盖住宅客厅、卧室的多联开关插座集中布置点位，也可用于办公室、酒店客房的弱电与强电模块组合安装场景，比如同时布置电源插座、网络接口、USB充电模块时，无需并排安装多个单块或两模块面板，仅需一块三模块面板即可完成所有功能件的集成，减少墙面开孔的施工量，也让墙面的视觉效果更简洁统一。面板的材质选用常规的阻燃ABS工程塑料，满足电气部件的阻燃等级要求，长期使用过程中不会出现发黄、变脆的老化问题，适配-20℃到60℃的使用环境温度范围，可满足绝大多数室内安装场景的环境要求。
