轻量化高强度碳纤维桁架结构设计

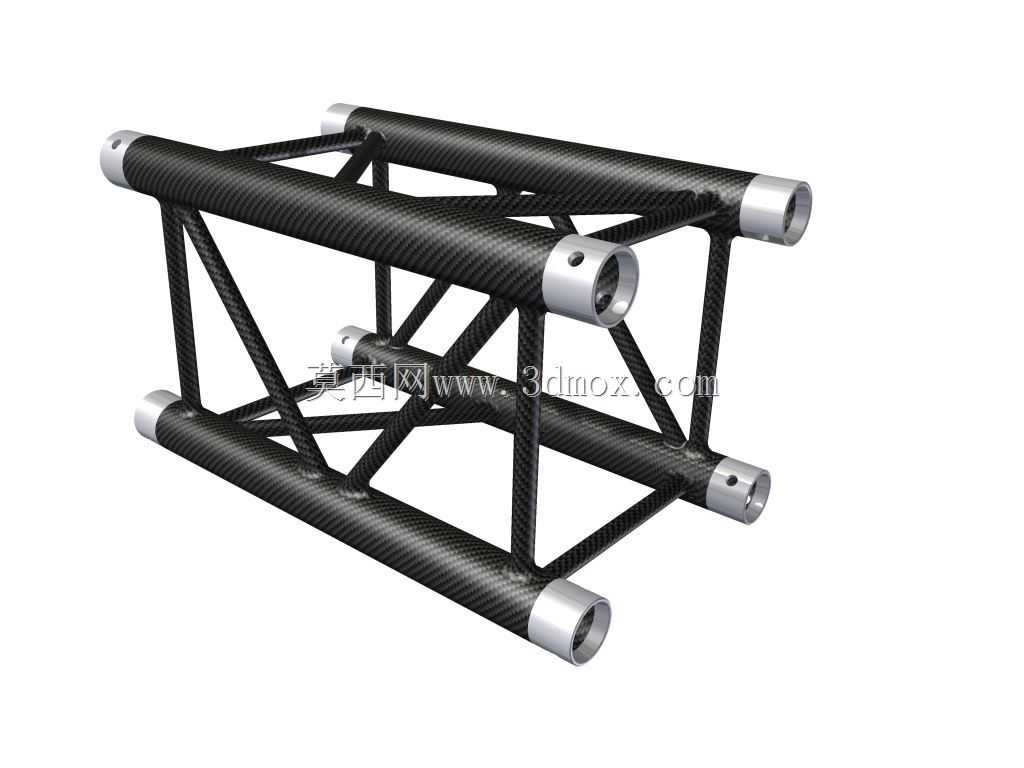

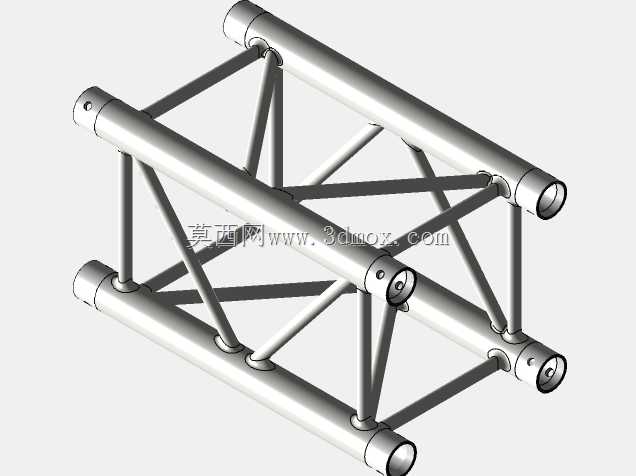

这款碳纤维桁架主要面向对结构自重与承重比有严苛要求的应用场景，常见于航空航天机载设备支撑、高端检测设备机架、无人机机体承力框架、精密光学仪器安装支架等领域，可替代传统铝合金桁架实现30%以上的减重效果，同时保持更高的结构刚度与抗形变能力，解决传统金属桁架在高频振动环境下易出现疲劳形变、自重过大增加负载负担的痛点。该桁架的核心用途是作为空间承力基础构件，通过多杆件的力传导路径分散外部载荷，将作用在桁架端部的集中载荷均匀拆分到每一根碳纤维主管与斜向支撑杆上，避免局部应力集中导致的结构失效，可承受沿轴向的压力、拉力以及垂直于桁架轴向的弯曲载荷，适配多方向的复杂受力工况。产品功能特性上，主体采用碳纤维缠绕管材作为主承力杆件，相比同规格铝合金管材，比强度提升40%以上，热膨胀系数仅为铝合金的1/12，在温差较大的使用环境下能保持极高的尺寸稳定性，不会因温度变化出现安装孔位偏移、结构形变超差的问题；端部采用金属连接端头，通过精密配胶与碳纤维管固化连接，端头预留标准安装孔位，可实现多段桁架的快速拼接，无需额外定制转接件，拼接后整体同轴度误差可控制在0.1mm以内，满足精密设备的安装精度要求。设计思路上，采用等边截面的空间桁架构型，四根平行主管作为主要承力载体，斜向支撑杆按照三角形稳定结构排布，通过有限元仿真优化每根斜杆的排布角度与管径参数，在保证整体抗扭、抗弯强度达标的前提下，尽可能缩减非必要杆件的材料用量，避免冗余结构增加自重；连接端头采用台阶式插接结构，插入碳纤维管内部的部分设计有环形防滑槽，提升粘接后的抗拔脱强度，外露的安装端面做精密铣削加工，保证拼接时的端面贴合度，避免连接间隙带来的结构晃动。外形尺寸与安装边界方面，单段桁架采用正方形截面设计，截面边长适配主流工业设备的安装间距，主管外径与常规同载荷等级铝合金桁架保持一致，可直接替换现有设备上的金属桁架无需修改安装接口；端部连接头的安装孔采用标准孔距设计，可通过螺栓直接与配套的连接角件、设备安装板固定，安装时需保证四根主管的端面同时贴合安装基准面，避免单根杆件受力过载，拼接多段桁架时需在连接端面涂抹薄层密封胶，既可以提升连接刚性，也能避免水汽进入碳纤维管内部影响材料使用寿命。
