Sellholm MPG轻型Dogbox变速箱结构设计

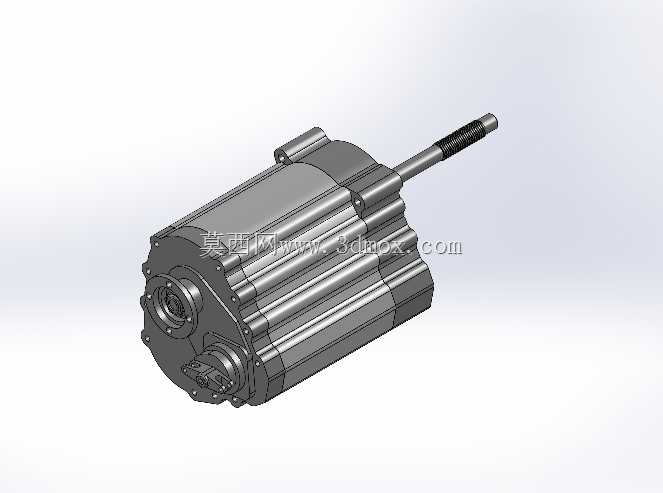

　　在场地赛车、定制改装越野车辆以及小型特种作业动力单元的传动匹配场景中，这类Dogbox结构的直齿变速箱一直是动力传输环节的核心部件，不同于民用车辆搭载的同步器式斜齿变速箱，Dogbox结构采用啮合套直齿传动设计，换挡响应速度更快，动力传递损耗更低，能够承受大扭矩输入下的频繁换挡冲击，适配竞技场景下的动力输出需求。本次呈现的Sellholm MPG轻型变速箱外部结构模型，完整还原了产品外部的装配接口、壳体加强结构以及输入输出轴的伸出尺寸，能够为改装选型、周边部件匹配设计提供精准的外部参考依据。从实际应用场景来看，这类轻型变速箱多用于小排量后驱赛车、沙滩车、轻型巴吉赛车以及定制化的小型电动动力单元改装场景，相比传统同扭矩等级的变速箱，

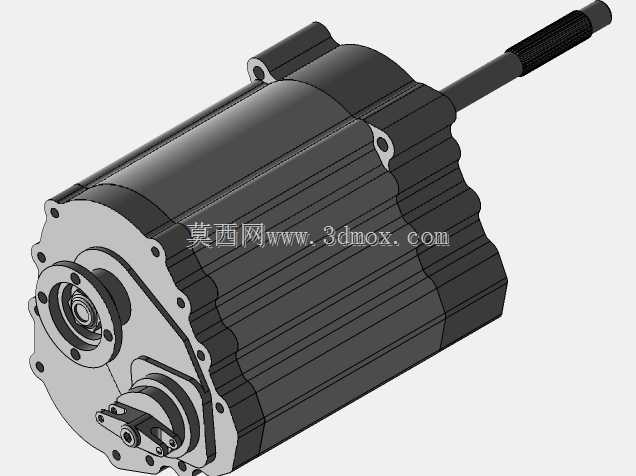

　　该款产品的壳体采用多道轴向加强筋结构，在壳体壁厚控制在合理范围的前提下，大幅提升了壳体的抗扭刚度，能够承受大扭矩输入下的壳体形变，避免内部齿轮啮合错位引发的打齿、异常磨损问题。从设计思路层面拆解，该变速箱的外部结构充分考虑了狭小机舱内的安装适配性，输入轴采用花键轴伸出设计，轴端预留了离合器安装的螺纹段，能够直接适配多片式竞技离合器的装配需求，无需额外加装转接法兰；输出轴的伸出长度与轴径尺寸，匹配常规的后驱传动轴连接法兰规格，能够直接对接不同规格的传动十字轴结构。壳体侧面预留了换挡机构的安装接口位置，能够适配连杆式换挡、拉线式换挡两种不同的换挡操纵结构，满足不同车型的机舱布置需求。壳体的安装固定点采用三支点式布局，

　　主安装面设置在变速箱前端与发动机对接的法兰面上，两个辅助安装支脚分布在壳体中后段的两侧位置，安装支脚的安装孔位预留了减震衬套的安装空间，能够缓冲动力传输过程中的振动传递，避免安装点出现应力集中断裂的问题。在外形尺寸与安装边界层面，该变速箱的整体轮廓采用圆柱式多棱边造型，最大外径控制在紧凑范围内，轴向总长度适配小排量动力单元的机舱纵向空间，不会出现与机舱内排气头段、悬挂塔顶等部件干涉的问题；壳体下部预留了油底壳的安装空间，注油口与放油口的位置设置在壳体侧面与底部的易操作位置，日常维护时无需拆解周边部件即可完成齿轮油的更换作业。需要注意的是，该模型仅还原了变速箱的外部结构特征，未包含内部齿轮、拨叉、同步机构等内部零部件，

　　在进行周边部件匹配设计时，可以直接提取模型的外部曲面作为干涉检查的参考，确保设计的离合器壳、换挡拉杆、传动轴等部件与变速箱本体之间预留足够的装配间隙，避免实车装配时出现干涉问题。对于从事赛车改装、特种车辆动力系统匹配的结构工程师而言，这类精准的外部结构模型能够大幅缩短前期布置设计的周期，无需手动测量变速箱实体的外部尺寸，直接调用模型即可完成机舱的整体布局校核，在设计阶段就规避掉装配干涉、安装点不匹配等常见问题。从结构细节来看，壳体表面的加强筋走向沿着齿轮啮合的受力方向布置，既能够提升壳体的结构强度，也不会额外增加过多的壳体重量，符合竞技类部件轻量化与高强度兼顾的设计需求；输入轴与输出轴的同轴度公差在模型上通过轴段的同轴特征体现，在进行对接部件设计时，可以直接以轴段的轴线作为装配基准，保证动力传输的同轴度要求，减少传动轴的动平衡偏差。
