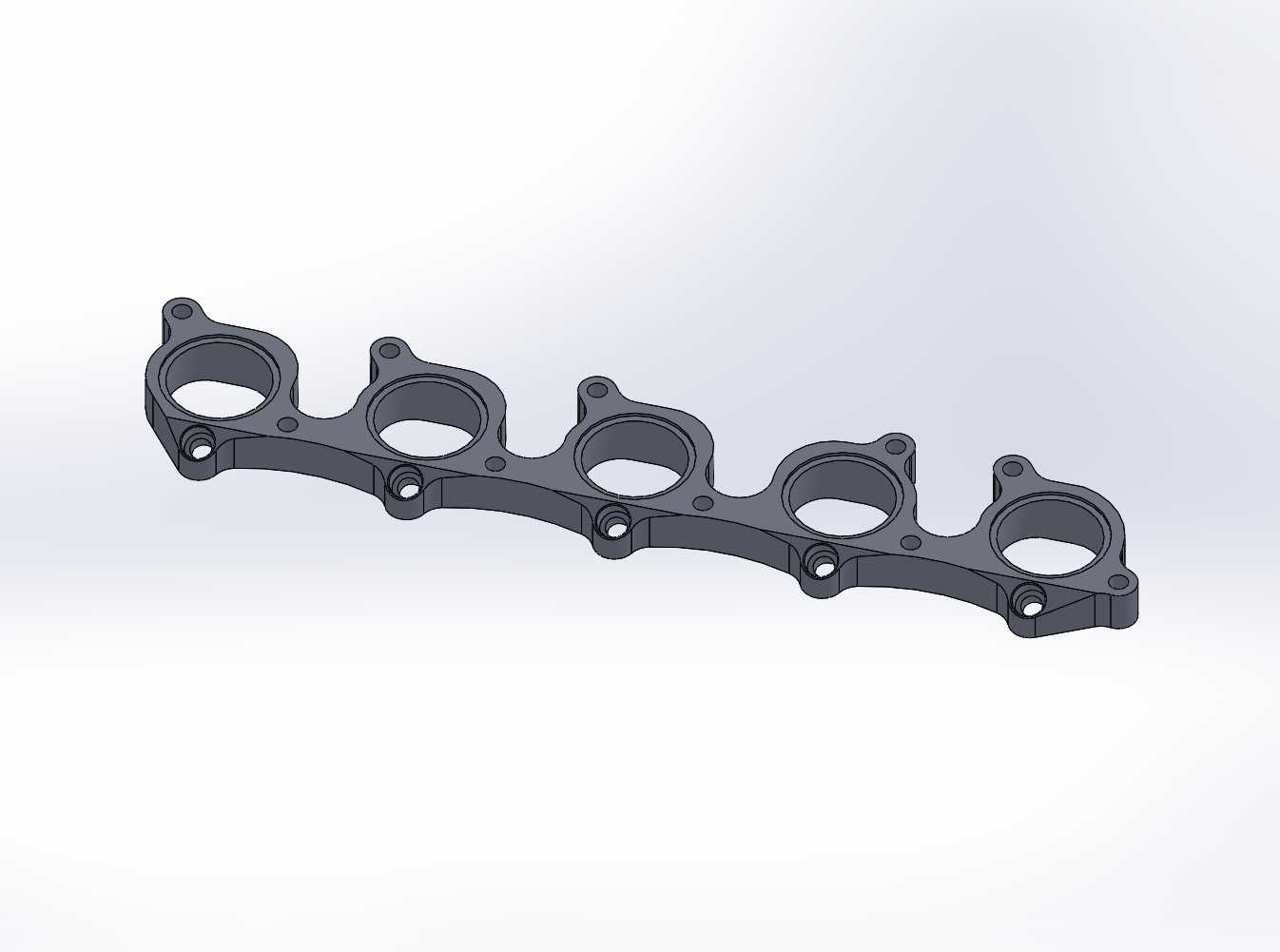

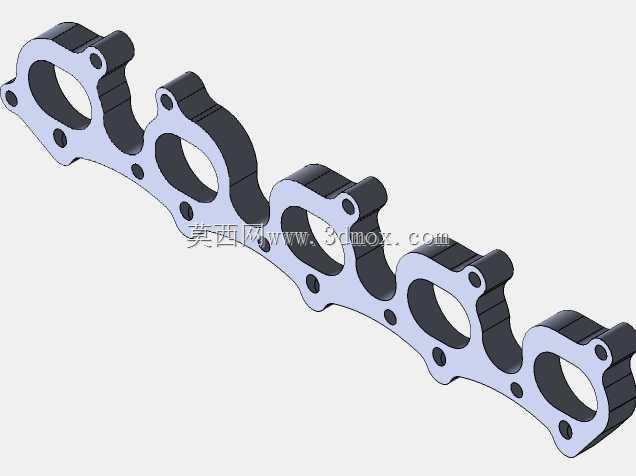

五缸二十气门发动机进气连接法兰结构

该部件应用于直列五缸20气门发动机的进气系统衔接环节，核心作用是实现进气歧管与气缸盖进气侧的刚性密封连接，为各缸进气道提供规整的过渡通路，同时承担进气系统侧装附件的固定支撑功能。从实际装车适配场景来看，这类法兰需要匹配缸盖端面的螺栓孔位分布，同时对齐五个气缸对应的进气通路口径，避免出现通径错位导致的进气涡流异常、充气效率下降问题。设计过程中首先需要锁定缸盖安装端面的基准坐标，逐一确认每个安装孔的相对位置、孔径大小以及沉孔深度，五个主流通孔的中心距必须与缸盖各缸进气道中心距完全一致，通路口径在匹配缸盖气道开口尺寸的基础上，边缘做小圆弧过渡处理，减少进气阻力。法兰本体采用一体化长条式结构，沿五个缸体排列方向延伸，每个主流通孔周边分布对应的螺栓固定位，相邻两个主流通孔之间设置定位凸点，安装时可先通过凸点与缸盖端面的定位凹坑对齐，避免装偏导致密封失效。法兰整体厚度根据安装空间边界设定，既要保证螺栓锁紧后本体不会出现形变，又要避免过度侵占进气歧管侧的安装空间，所有安装孔的位置公差控制在±0.05mm范围内，端面平面度要求达到0.02mm，确保配合面压紧后不会出现漏气问题。从功能特性来看，该法兰除了基础的连接密封作用，还在对应位置预留了传感器安装基座，可直接固定进气温度、压力检测元件，无需额外加装转接支架，减少进气系统的额外连接点，降低泄漏风险。结构上在相邻两个主流通孔之间设置加强筋，既提升法兰整体的刚性，减少发动机运行过程中振动带来的连接松动，又能控制整体重量，避免给缸盖端面增加额外的负载。安装边界方面，法兰外轮廓完全避让缸盖周边的水管、线束布置空间，边缘做倒钝处理，不会与周边部件产生运动干涉，螺栓锁紧力矩按照缸盖材质要求设定，避免力矩过大导致法兰开裂或者力矩不足导致密封失效。实际使用中，这类法兰的密封面平整度直接影响发动机各缸的进气均匀性，若法兰存在形变，会导致个别气缸进气量不足，出现怠速抖动、动力输出不均的问题，因此建模过程中所有配合面的尺寸精度都需要严格对标原厂缸盖的实测数据，确保装车后无需额外打磨调整即可直接适配。
