按动式双色办公圆珠笔外观结构设计

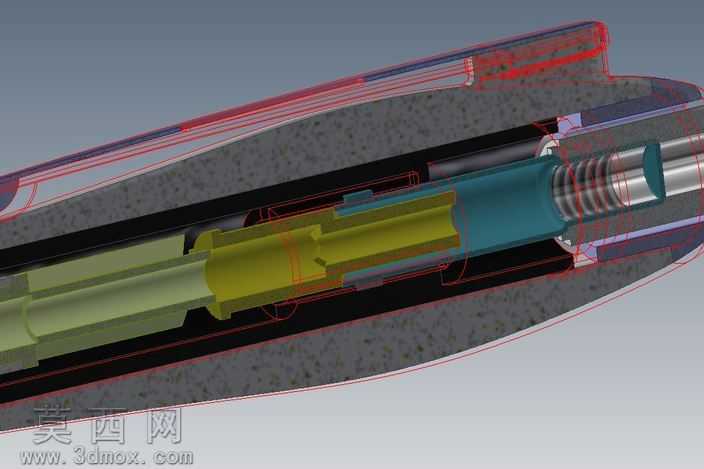

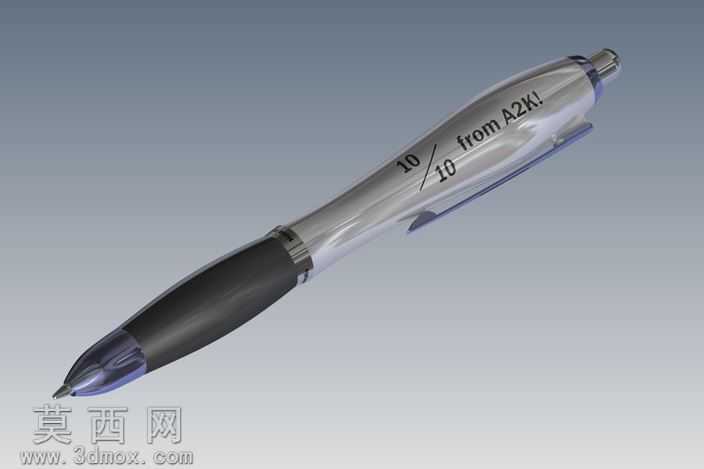

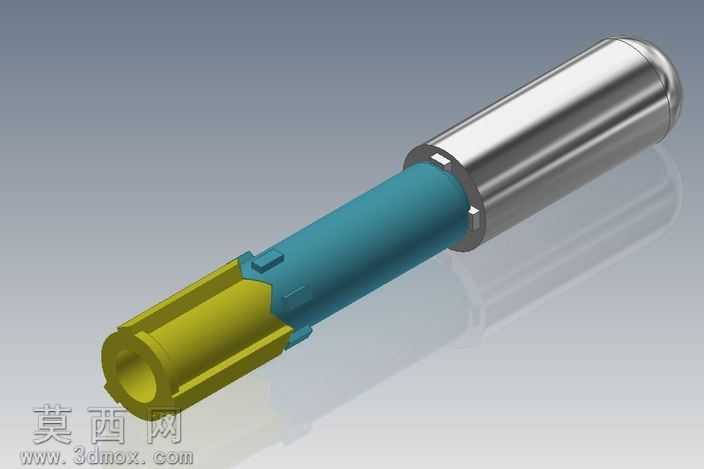

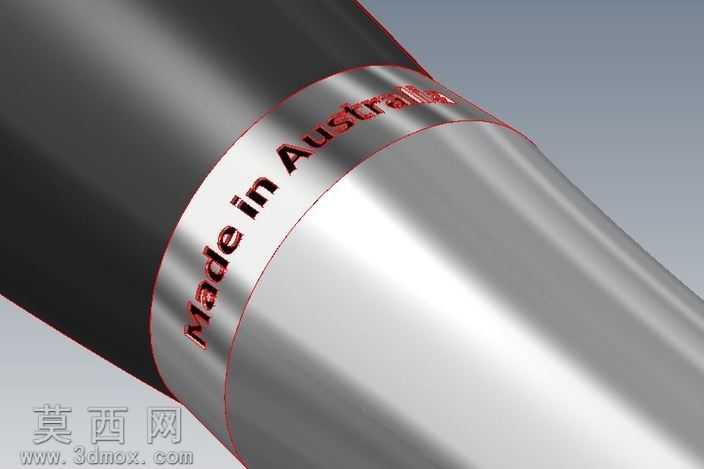

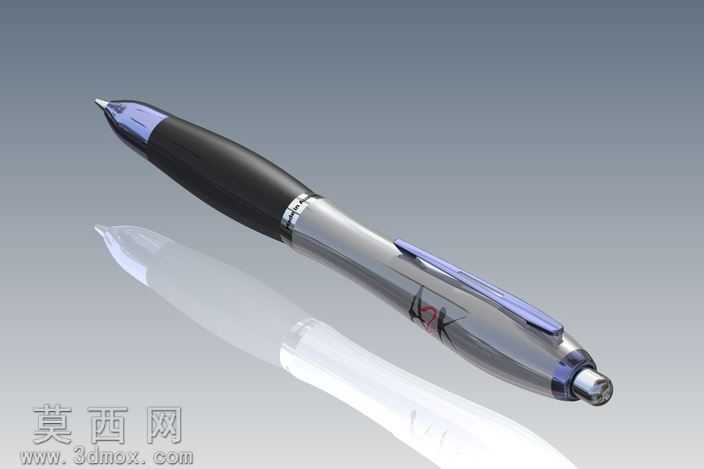

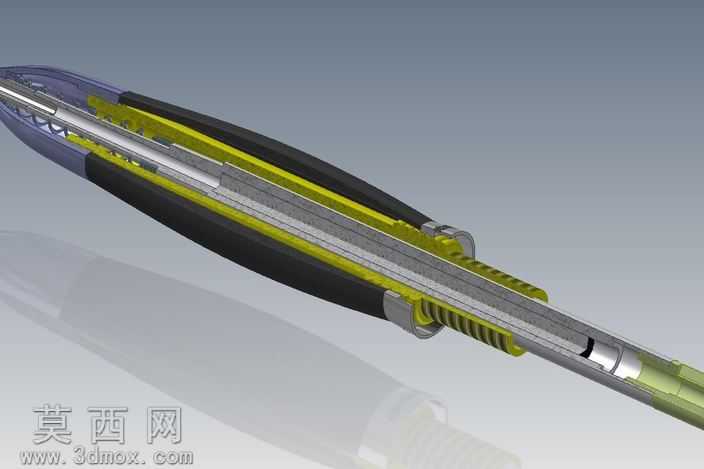

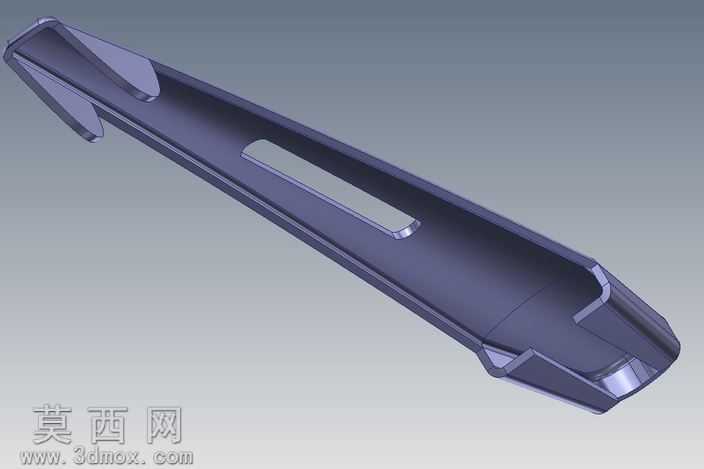

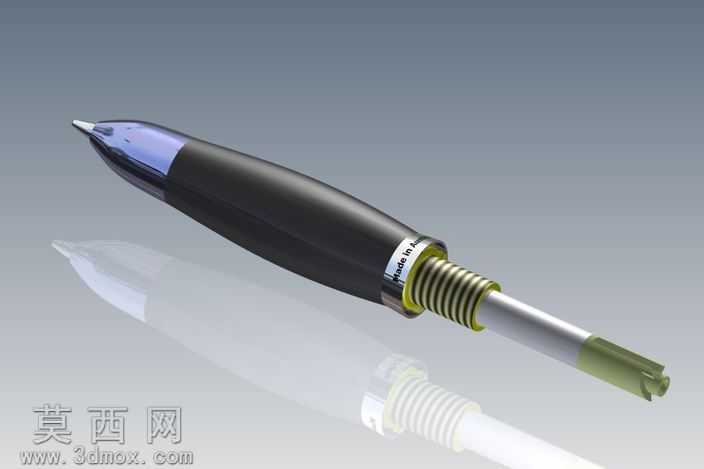

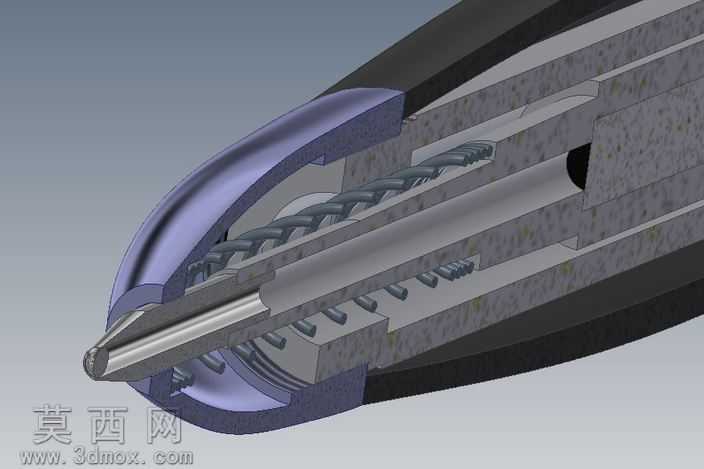

本款按动式办公圆珠笔的三维建模依托Autodesk Inventor平台完成，建模全程采用派生命令搭建自适应零件与组件体系，从根源上保证各部件装配联动的运动合理性，避免传统硬建模带来的装配干涉、运动卡滞问题。建模初期先拆解圆珠笔的核心功能结构，将整体划分为笔夹组件、按动出芯机构、笔身握持段、储墨内芯、笔尖组件五大模块，每个模块先绘制基准草图，通过拉伸、旋转、扫掠等基础特征完成主体轮廓搭建，再对细节结构做精细化处理：笔身握持段采用符合人体工学的收腰曲面造型，建模时通过多截面放样生成曲面后做加厚处理，还原软胶握套的贴合弧度；笔夹部分做薄壁抽壳处理，边缘添加0.2mm的圆角过渡，还原真实塑料笔夹的弹性结构特征；透明笔身段赋予半透明PC材质，调整材质的折射度与粗糙度参数，模拟透明塑料的通透质感，同时在笔身表面添加印刷标识的浮雕特征，还原产品的细节标识效果；金属笔夹、笔尖金属件赋予镀铬金属材质，调整金属反射参数与高光粗糙度，还原金属件的亮面质感；握持段的黑色软胶部分调整材质的漫反射颜色与凹凸贴图，模拟软胶磨砂的触感视觉效果。装配阶段通过添加同轴、面重合、滑动约束还原按动出芯的运动逻辑，可实现按动切换双色笔芯、笔夹弹性开合的运动仿真，所有零件的配合公差均参照日常文具的生产标准设置，整体模型完成后做干涉检查，确保各部件运动无冲突，最终渲染阶段添加柔和的环境光与地面反射效果，突出笔身的材质层次与结构细节，完整还原日常办公圆珠笔的真实外观与内部结构逻辑，可用于文具产品的结构验证、外观展示等场景。
