航模用外转子无刷电机三维设计作品

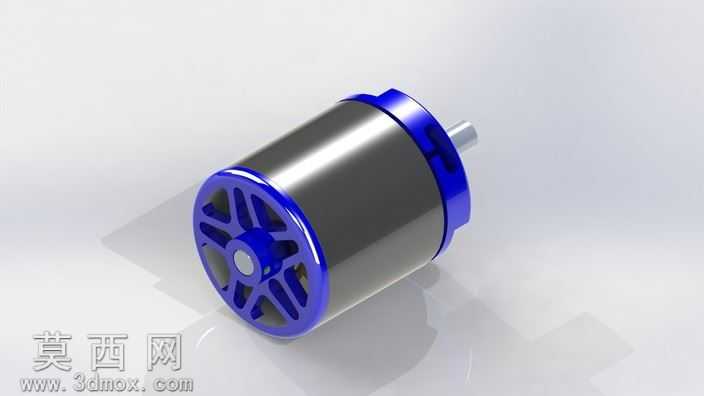

本作品为适配航模使用场景的外转子无刷马达三维建模成果，建模过程以实际航模动力需求为核心依据，先完成整体结构的比例规划，确定定子、转子、输出轴、端盖各部件的尺寸匹配关系，再通过三维建模软件逐部件完成特征构建。建模时首先搭建内部定子的基础结构，完成硅钢片叠压形态、绕组排布空间的特征还原，保证定子与转子的气隙尺寸符合无刷电机的常规设计标准，避免结构干涉影响转动顺畅度。外转子部分采用筒状结构设计，建模时还原了转子外壳与永磁体的装配关系，前端盖做了辐条式镂空结构设计，既可以降低转子整体重量，适配航模对动力部件的轻量化需求，也能在电机运转时形成导流风道，帮助绕组工作时散热，提升持续工作的稳定性。输出轴部分做了台阶轴结构设计，匹配轴承安装位与输出连接位的尺寸，保证轴体与转子外壳、前端盖轴承的同轴度，减少运转时的径向跳动。材质渲染阶段，转子外壳与前端盖采用亮蓝色工程塑料质感，还原航模配件常用的外观配色，转子筒身做金属哑光质感处理，模拟金属外壳的细腻磨砂质感，输出轴做亮面金属镀铬效果，还原钢制轴件的表面特征，端盖中心的定位孔做深色哑光处理，区分不同部件的材质差异。整体装配过程严格遵循实际电机的装配逻辑，各部件之间保留合理的装配间隙，还原轴承的安装位置、转子与定子的配合关系，可清晰展示外转子无刷马达的内部构造与外部形态，结构设计兼顾轻量化与结构强度，适配小型航模的动力输出需求，镂空端盖的设计在降低重量的同时兼顾散热性能，轴体的台阶设计保证了转动部件的装配精度，整体模型结构完整，各部件特征清晰，可用于电机结构教学、航模动力系统适配参考等场景。
