Graupner高性能外转子无刷电机三维模型

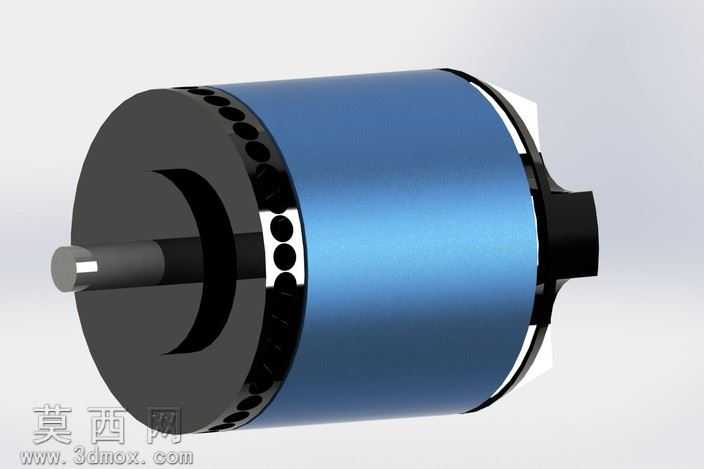

本模型为航模专用高性能无刷电动机的三维建模成果，建模过程严格参照实物测绘尺寸与官方公开参数完成，完整还原了该款电机的全部结构细节。建模阶段首先依据实物的尺寸参数搭建基础轮廓，精准复现37.5mm的定子直径、64mm的整体长度、5mm的输出轴径等核心尺寸，对电机前端的输出轴做了阶梯轴结构还原，包含轴端的螺纹段、定位台阶以及卡簧槽细节，还原真实电机的桨叶安装定位结构。针对电机外转子部分，建模时还原了蓝色阳极氧化金属外壳的曲面造型，外壳表面的品牌标识区域做了凹凸纹理处理，还原金属机壳的质感；转子与定子衔接的位置做了精密的配合间隙设计，还原无刷电机的装配结构特征。电机尾部的出线结构也做了完整建模，包含三根动力输出线的接头造型、线材的自然弯曲形态，还原真实电机的接线结构。材质渲染阶段，为电机金属外壳赋予深蓝色磨砂金属材质，模拟阳极氧化铝合金的质感，输出轴部分赋予亮面抛光不锈钢材质，呈现金属轴件的高光反射效果，内部定子部分做了半隐藏式的结构展示，可清晰呈现硅钢片叠压结构与绕组排布的示意效果，电机端盖的黑色塑料部分赋予哑光工程塑料材质，区分不同部件的材质差异。设计思路上，该模型兼顾外观还原与结构展示需求，既可以用于航模整机的动力系统装配模拟，验证电机与机身、桨夹、电调等部件的装配干涉情况，也可用于无刷电机的结构教学演示，直观展示外转子无刷电机的组成结构；模型的所有配合尺寸均严格匹配实物参数，可直接用于3D打印定制电机安装座、桨夹等配套配件，也可作为航模产品开发阶段的动力部件选型参考模型，帮助设计者快速完成整机的动力布局设计。
