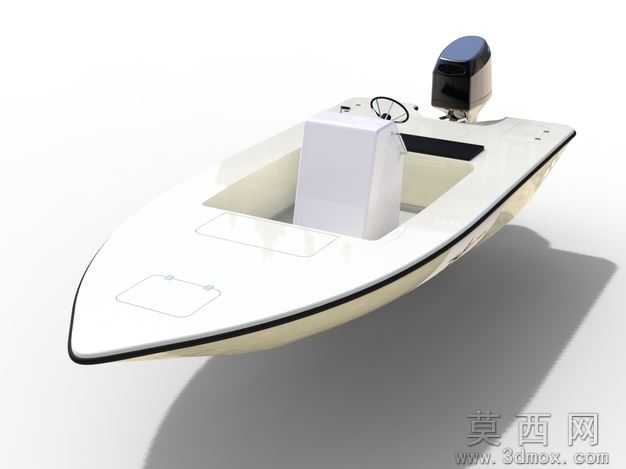

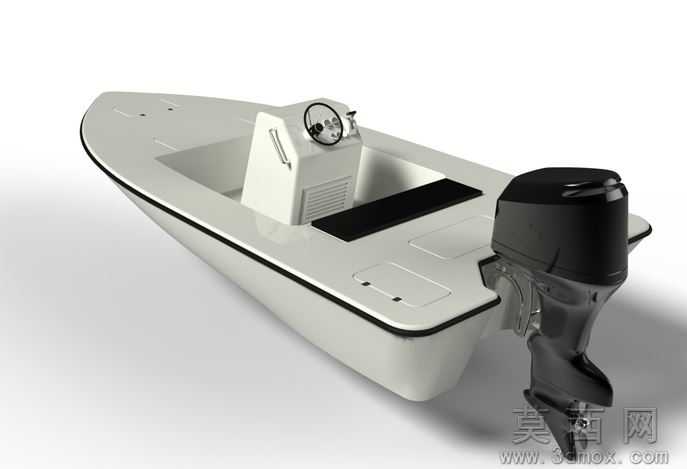

带外挂舷外机的休闲小型快艇三维设计

本模型为带外挂舷外机的休闲小型快艇三维设计，建模阶段以真实小型休闲快艇的尺寸比例为基准，首先在SolidWorks中绘制船体的基准轮廓草图，通过放样曲面命令构建船体流畅的V型底曲面，保证船体航行时的破水减阻特性，随后通过加厚、抽壳等实体命令生成船体的壳体结构，预留出驾驶控制台、储物舱、乘员乘坐区的对应空间，再逐一绘制驾驶台的方向盘、操控面板、舱盖卡扣等细节零件，最后完成外挂舷外机的全结构建模，包含发动机外壳、传动转向机构、螺旋桨等全部部件，所有零件按照实际装配关系完成配合约束，无干涉错位问题。参数设计阶段严格遵循小型快艇的通用设计规范，船体总长、型宽、型深均按照民用休闲小艇的常规尺寸设定，舷外机的安装角度、螺旋桨入水深度均匹配船体的吃水线参数，驾驶台高度、座椅空间尺寸符合人体工程学要求，所有零件的壁厚、圆角参数均考虑实际玻璃钢船体的加工工艺要求，避免出现无法加工的尖锐薄壁结构。渲染材质阶段对不同部件分别赋予对应材质，船体外壳采用亮白色玻璃钢材质，添加轻微的清漆层反射效果，还原玻璃钢船体的光洁质感；舷外机外壳采用哑光黑色工程塑料材质，传动部件、螺旋桨采用金属磨砂材质，驾驶台的操控部件添加黑色橡胶防滑材质，座椅区域赋予黑色防滑耐磨的橡塑材质，渲染时添加环境反射效果，让整体模型的视觉表现贴近真实成品快艇的质感。结构原理上，本模型还原了外挂舷外机快艇的核心结构，船体采用V型底设计可降低航行阻力，提升高速航行的稳定性，外挂式舷外机集成了动力输出、转向操控、升降调节的功能，通过转向连杆与驾驶台方向盘联动，可实现航行方向的控制，船体内部预留的储物舱可存放航行物资，甲板上的防滑纹理结构可提升乘员站立时的摩擦力，避免航行中滑倒。软件兼容方面，模型原生为SolidWorks2011版本创建，可直接在SolidWorks2011及以上版本中打开编辑，同时提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数三维设计软件，STL格式可直接导入切片软件用于3D打印制作实体模型，无需额外的格式转换修复。研发教学应用层面，本模型可作为船舶设计专业的教学案例，帮助学生理解小型快艇的船体曲面构建思路、舷外机的装配结构与工作原理，也可作为船舶爱好者进行改装设计的基础模型，还可用于3D打印制作航模配件、船舶展示沙盘的部件，同时也能为小型玻璃钢快艇的生产研发提供结构参考，辅助设计人员快速完成方案的迭代调整。
