带尾气抽取装置的室内车库场景设计

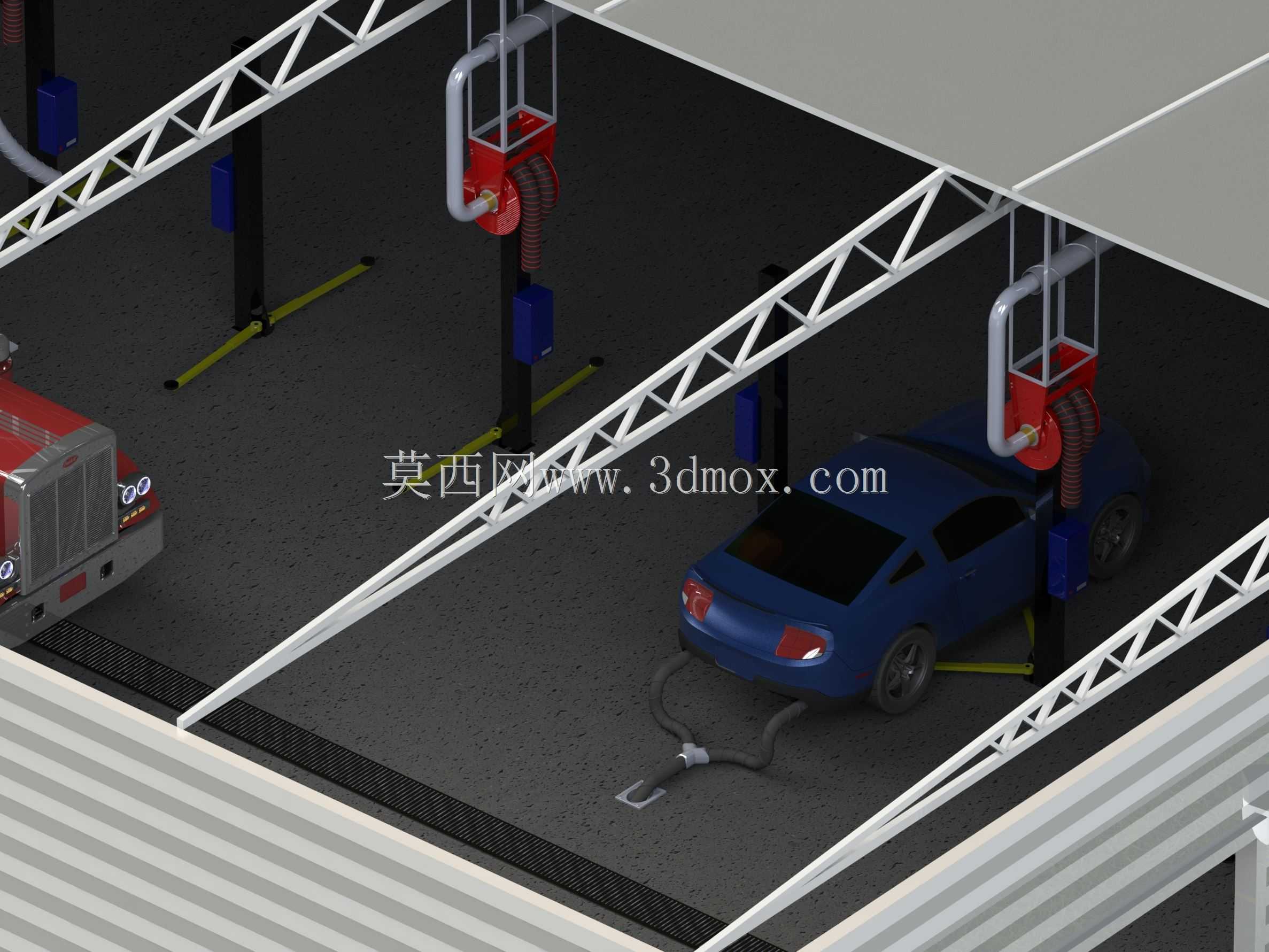

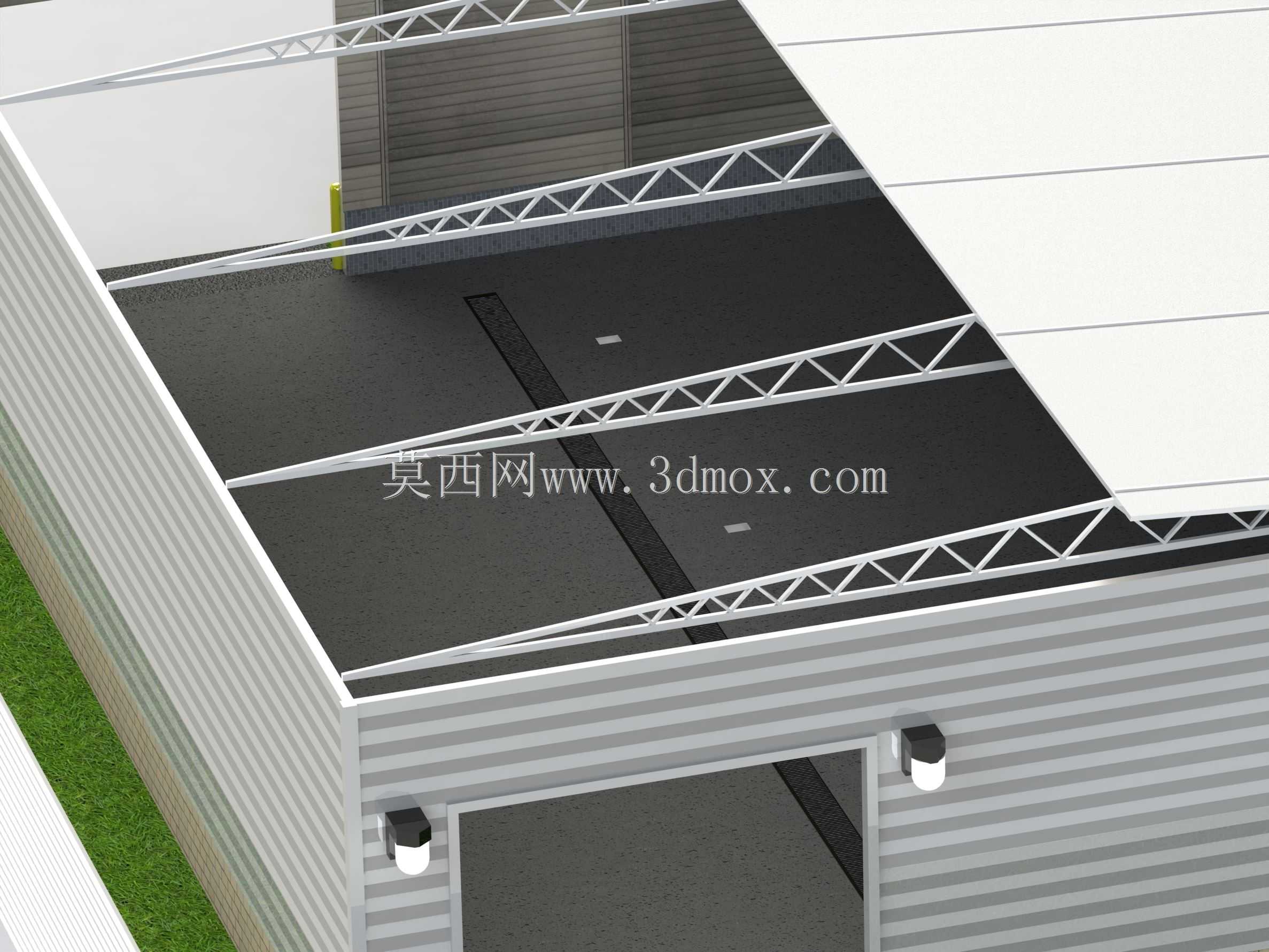

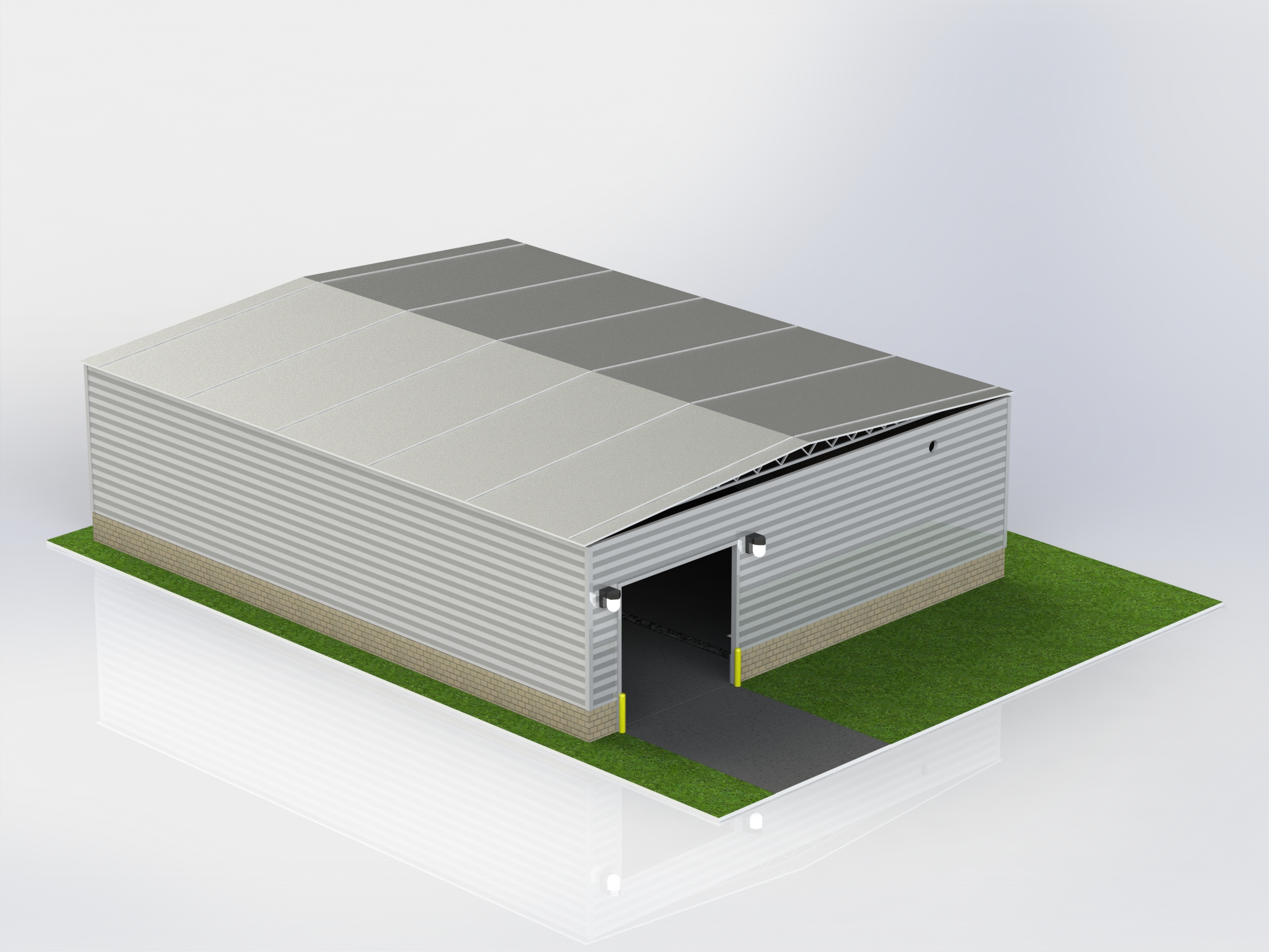

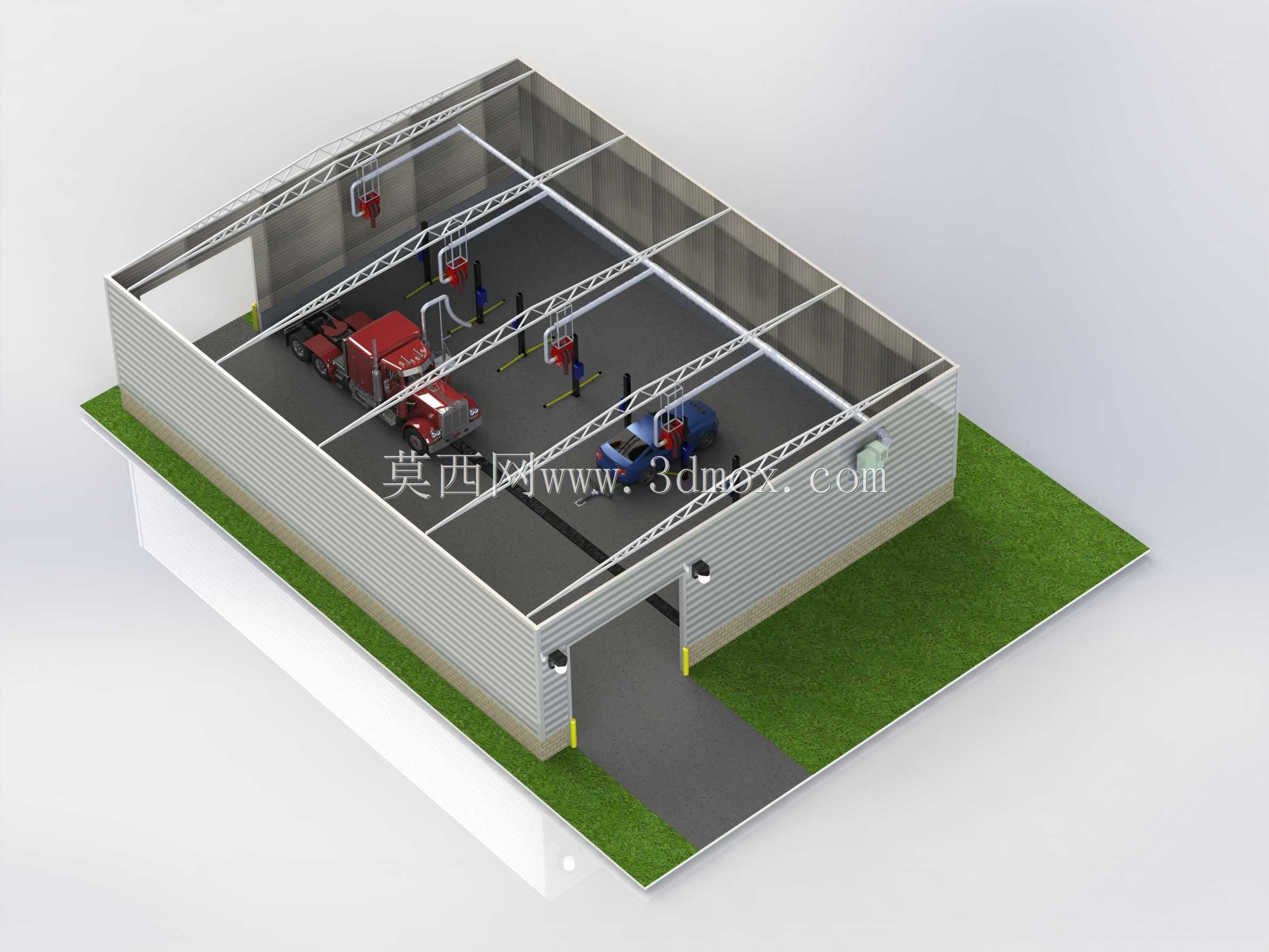

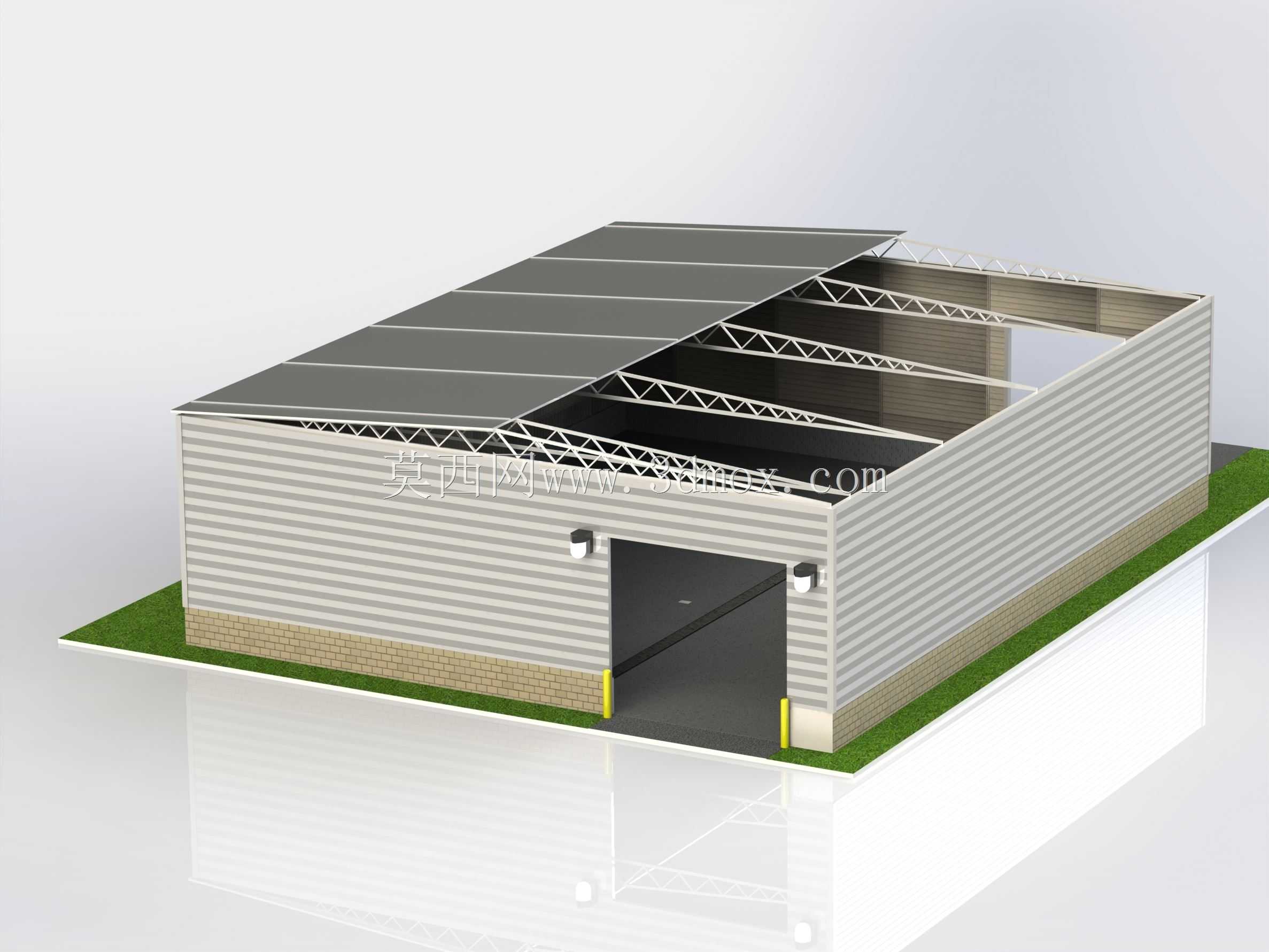

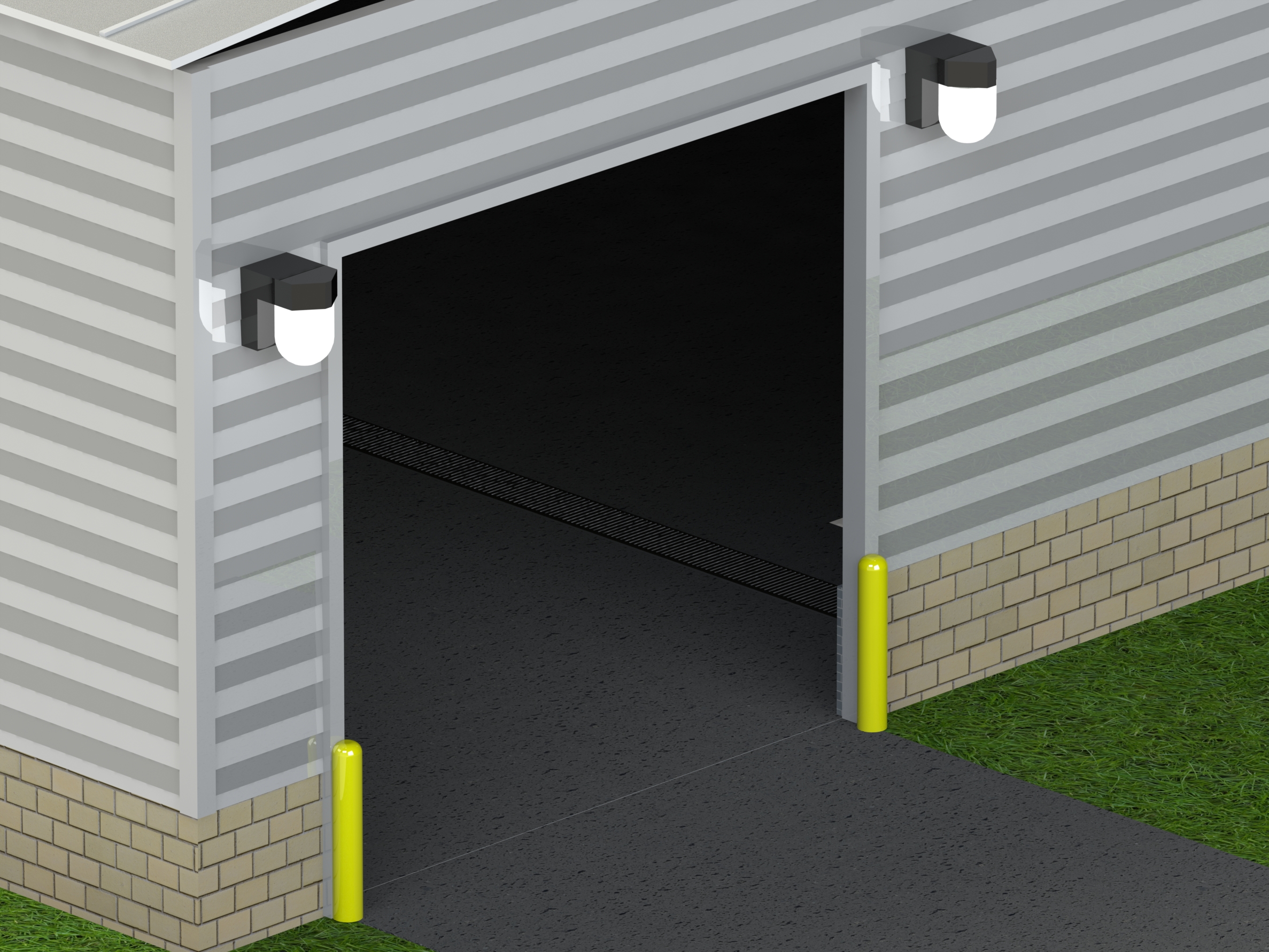

该场景还原了工业厂房配套室内维保车库的完整布局，主要服务于商用车、乘用车的室内停放与维保作业场景，解决封闭空间内车辆启动、怠速维保过程中尾气积聚的安全隐患，同时配套适配车辆抬升作业的支撑结构，满足常规维保、部件展示、作业流程演示的多重使用需求。整体场景采用半开放下沉式布局，外围设置波纹板围挡结构，顶部采用桁架式承重梁设计，既保证整体结构的承重冗余，也为顶部挂载设备提供充足的安装点位，避免地面管线杂乱影响人员与车辆通行。顶部挂载的尾气抽取装置采用卷盘式软管设计，可根据车辆停放位置灵活拉伸抽气端口，抽气端口配套磁吸式固定结构，可直接吸附在车辆排气管口位置，无需额外支架固定，作业时可快速对接，闲置时软管可自动回收至卷盘内，不会占用地面作业空间。车库地面采用防滑耐磨的哑光地坪设计，预留车辆停靠的限位标识，配套的车辆举升支撑柱采用隐藏式布局，支撑臂可根据车辆轴距灵活调整支撑点位，举升行程覆盖常规乘用车到轻型商用车的底盘高度需求，支撑脚配套防滑橡胶垫，避免抬升过程中损伤车辆底盘。场景内的桁架结构采用标准工业铝型材拼接设计，单根横梁的承重载荷满足挂载尾气抽取设备、照明灯具、小型起重葫芦的使用需求，横梁安装高度预留足够的安全净空，保证车辆驶入、抬升过程中不会与顶部设备发生干涉。整体布局充分考虑维保作业的动线需求，车辆停靠区域与人员操作通道预留足够的通行宽度，尾气抽取管路沿桁架内侧排布，外接排风管路直接连通厂房外的废气处理系统，可将车辆怠速产生的尾气直接抽出室外，保证车库内的空气质量，避免作业人员吸入有害废气。该设计可直接用于维保车库的布局规划参考、尾气抽取设备的安装方案演示，也可作为汽修教学场景的演示载体，直观展示封闭车库内尾气治理、车辆维保作业的完整配置逻辑，所有结构的安装边界都符合常规工业厂房的建设标准，无需额外改造建筑结构即可落地部署。
