3/4英寸菱形带座褐变轴承结构设计

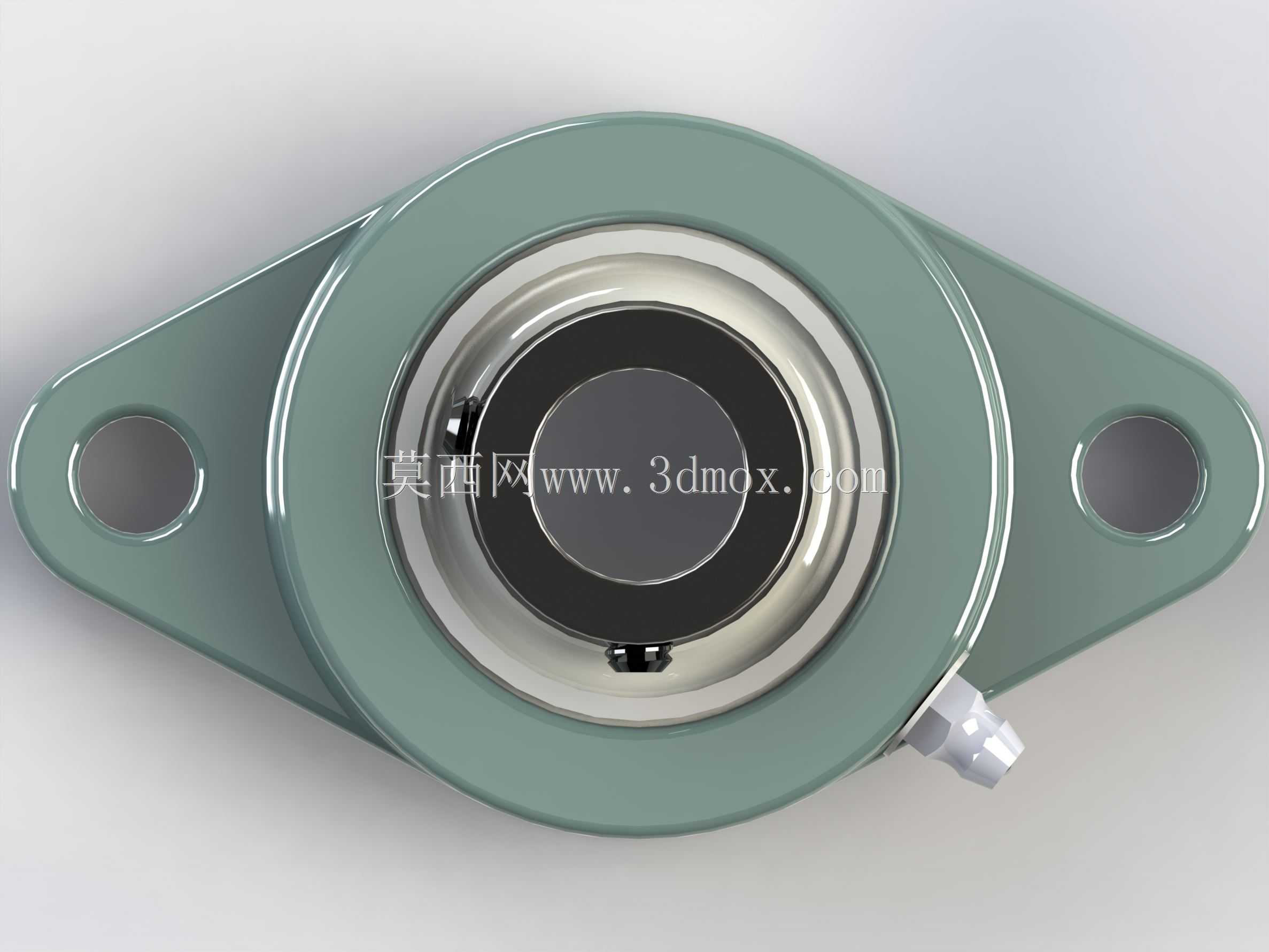

在管式电机这类需要紧凑安装空间、稳定回转支撑的传动场景中，带座轴承的选型与结构适配直接决定设备长期运行的可靠性，本次涉及的3/4英寸规格菱形褐变轴承，正是针对这类轻载回转工况做的适配化结构设计。从实际安装场景来看，这类菱形两孔安装的带座轴承，不需要额外加工复杂的轴承安装座，仅需要在安装基板上按照对应孔距加工两个安装过孔，即可通过螺栓完成轴承单元的固定，相比立式圆形座体的轴承，菱形座的占用安装空间更小，尤其适合管式电机这类壳体为圆柱面、安装平面宽度有限的设备布局，能在狭窄的安装边界内完成回转支撑的布置。

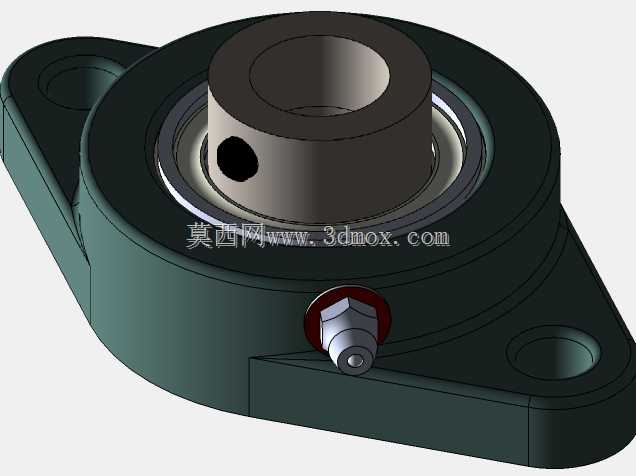

从功能特性来看，该轴承单元集成了外球面球轴承的内芯与冲压/铸造菱形座体，轴承内圈带有顶丝结构，装配时可以直接将3/4英寸直径的电机轴穿入内孔，拧紧内圈上的紧定顶丝即可完成轴与轴承内圈的周向固定，不需要额外加工轴肩、锁紧螺母等定位结构，装配工序非常简便，适合产线快速装配以及后期运维更换。座体与轴承外圈的配合采用球面适配结构，具备一定的自动调心能力，当安装基板存在少量平面度误差、或者电机轴运行中出现轻微挠曲变形时，轴承可以自动补偿角度偏差，避免轴承内部出现额外的附加载荷，大幅降低轴承早期点蚀、卡滞的失效概率。

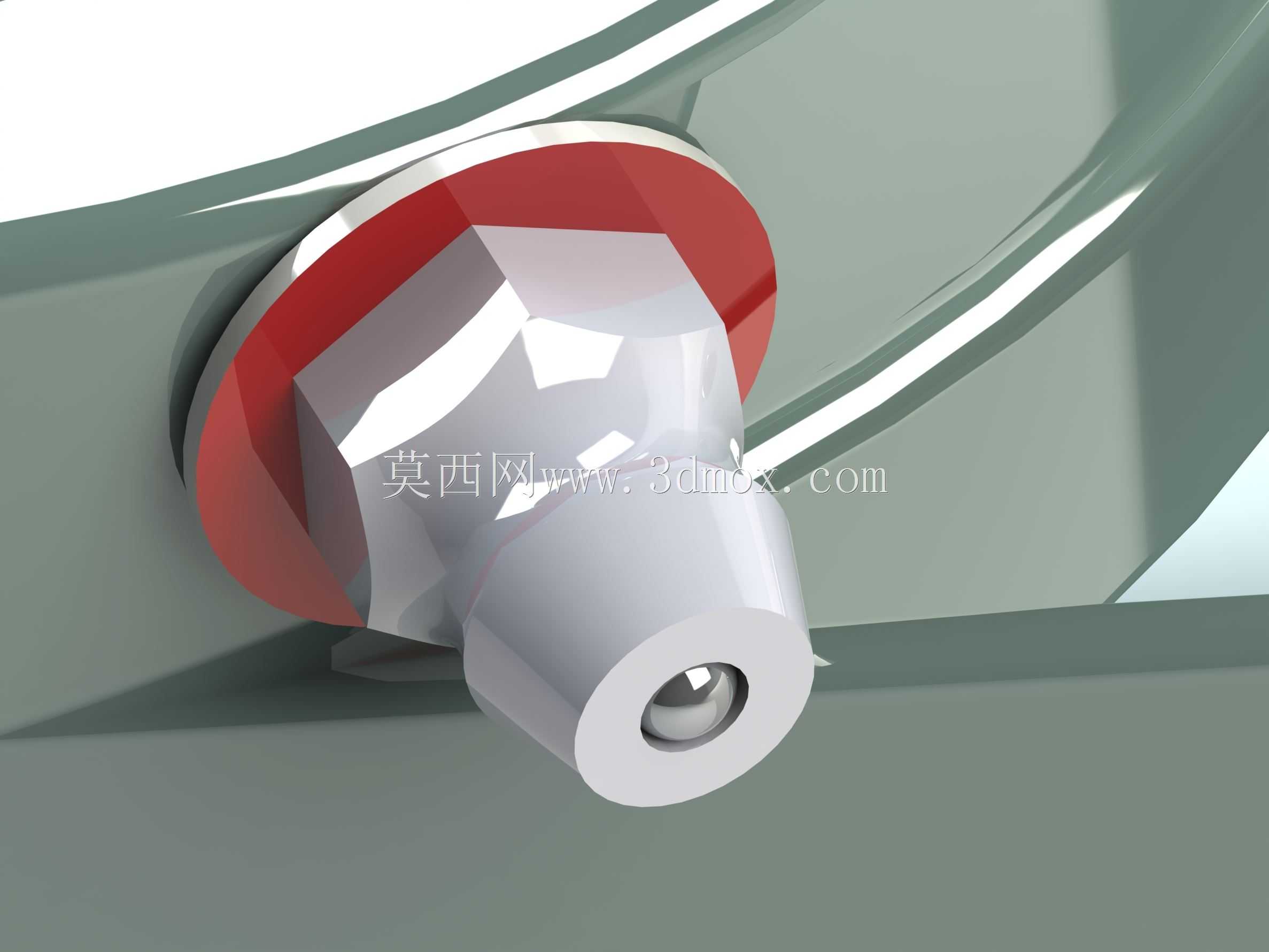

设计过程中首先锁定的是安装边界尺寸：两安装孔的中心距需要匹配常规管式电机端盖的预留安装位，座体的整体外轮廓不能超出电机壳体的外圆范围，避免和周边的布线、防护结构产生干涉；轴承内孔严格按照3/4英寸的轴径公差做适配，内圈顶丝的位置避开轴上的键槽、走线孔等结构，保证锁紧时顶丝能完全贴合在轴的光整表面，提供足够的锁紧力防止轴与内圈出现跑圈打滑。座体的注油嘴位置做了侧向布置，在设备完成总装之后，依然可以从侧面完成润滑脂的补充，不需要拆解周边的防护结构，降低后期维护的操作难度。轴承端盖的密封结构采用接触式橡胶密封，能阻挡管式电机运行环境中可能存在的粉尘、少量水汽进入轴承内部滚道，保证润滑脂的清洁度，延长轴承的维护周期。

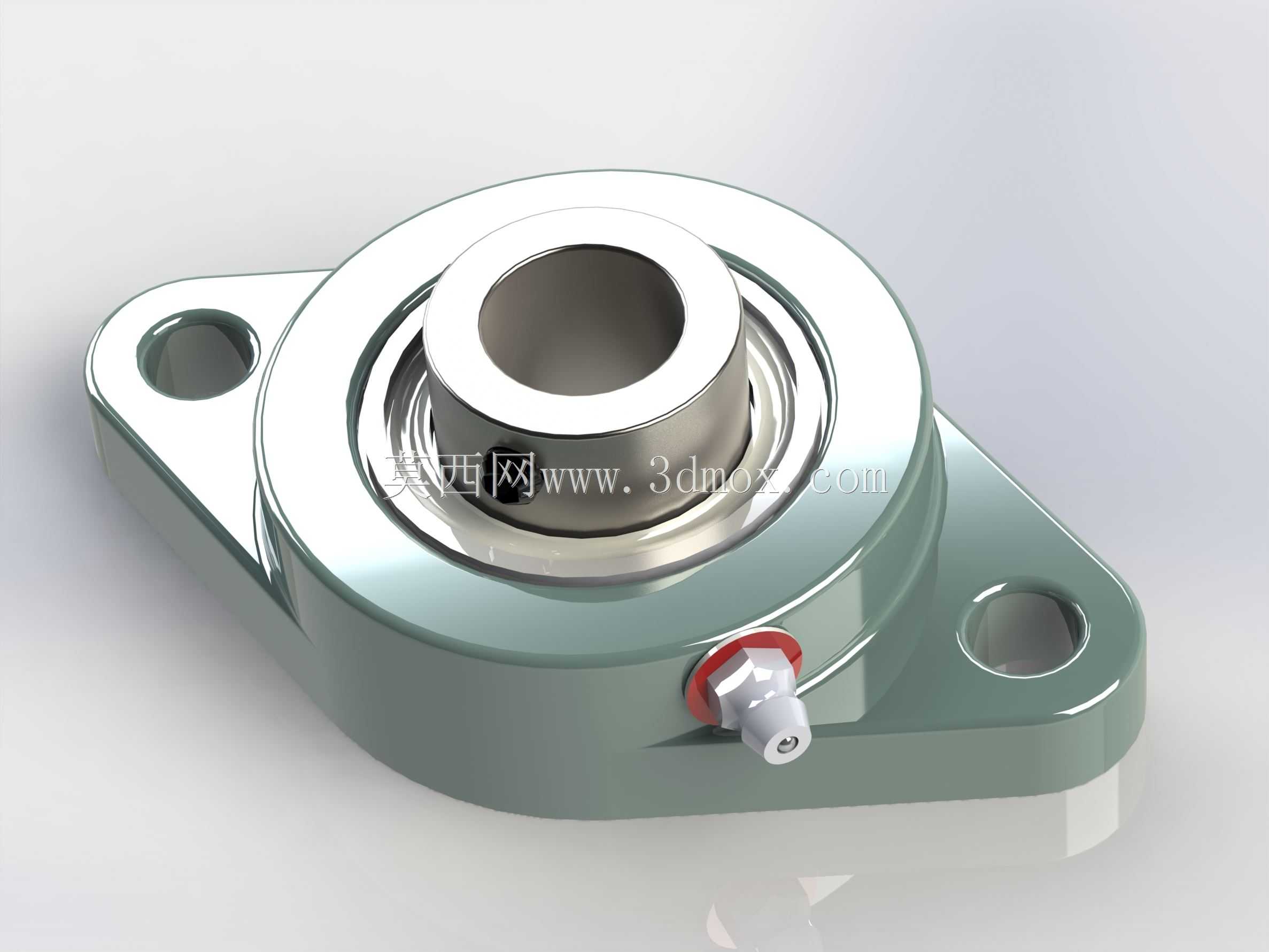

从实际使用的角度出发，这类带座轴承除了应用在管式电机上，也可以适配各类轻载输送辊道、小型风机、食品加工输送线的回转支撑场景，两孔安装的形式对安装面的加工精度要求更低，即使是薄钢板焊接的机架也能完成可靠固定，不需要额外做加强筋或者厚安装板的设计，能有效降低整体设备的材料成本与加工成本。建模过程中对座体的铸造圆角、安装孔的沉头结构、轴承内圈的锁紧顶丝孔、注油嘴的安装螺纹都做了完整还原，能直接用于设备装配的干涉检查、安装模拟，也可以作为同规格轴承选型时的尺寸参考，避免选型阶段出现安装尺寸不匹配的问题。
