实验室变径排风连接罩结构设计

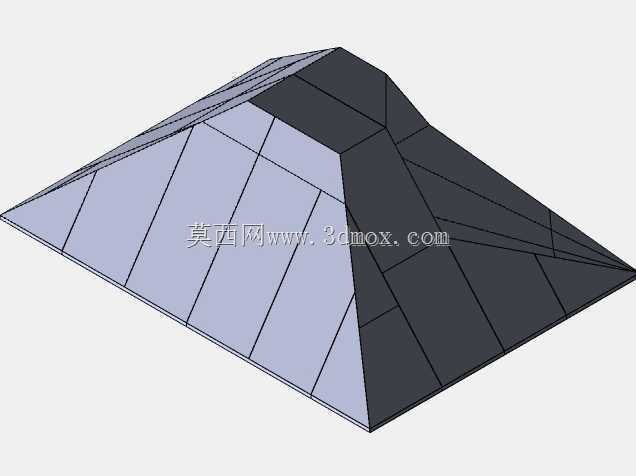

　　该结构件为通风柜排风系统的核心变径连接部件，主要承担通风柜操作腔与顶部排风管道之间的气流过渡导流作用，常见于化学实验室、理化检测室、生物医药研发实验室的通风柜排风段安装场景，是保障柜内有害气体顺利抽排、避免气流紊流引发排风效率下降的关键结构。从实际使用场景来看，这类变径罩安装在通风柜操作腔顶部的出风口位置，下口尺寸匹配通风柜顶部预设的排风开口，上口尺寸对接排风管道的标准接口，安装时需要保证下口与通风柜顶面密封贴合，上口与排风管道采用法兰或者抱箍连接，避免出现漏风点导致柜内负压不足，无法有效阻隔有害气体溢出。设计过程中优先考虑气流的平顺过渡，采用多面斜壁拼接的棱台结构，相比曲面变径结构，这种分块拼接的钣金结构加工难度更低，

　　不需要复杂的曲面冲压成型工序，普通钣金折弯、焊接工艺即可完成加工，同时斜壁的倾斜角度经过气流模拟优化，能够让柜内上升的气流顺着斜壁平稳汇入上部排风管道，减少局部涡流产生的风阻，降低排风系统的能耗。从结构细节来看，整个罩体采用等厚钣金板材分块裁切后折弯拼接，每一块斜壁的折边都预留了焊接余量，拼接完成后内壁做打磨光滑处理，避免焊缝凸起干扰气流走向，同时减少内壁积尘积留的死角，方便后期维护清洁。安装边界方面，下口的长宽尺寸完全匹配对应规格通风柜的顶部出风口尺寸，上口的直径或者边长适配常规实验室排风系统的标准管道规格，整体高度根据通风柜顶部到排风支管的安装空间做适配，既保证气流过渡段有足够的长度避免气流急转产生阻力，

　　也不会因为高度过大占用过多顶部安装空间，影响排风管道的排布。这类结构在设计时还需要考虑承重与连接强度，上口与管道连接的位置需要做翻边加强处理，避免长期受管道重量拉扯或者风机运行振动导致连接部位开裂变形，下口与通风柜连接的边缘预留密封胶条的安装槽位，安装时嵌入耐腐密封胶条，保证连接位置的气密性，防止腐蚀性气体从接缝处泄漏腐蚀柜体结构。实际选型匹配时，需要根据通风柜的额定排风量确定变径罩的通流截面变化率，截面收缩过快会导致局部风速陡增产生风噪，收缩过慢则会造成结构冗余浪费材料，该结构的截面收缩比经过适配常规1.5米幅宽通风柜的排风量参数，能够在保证气流平顺的前提下控制整体结构尺寸，适配多数常规实验室通风柜的改造与新装需求。
