塑料挤出机用输送挤压螺杆三维设计

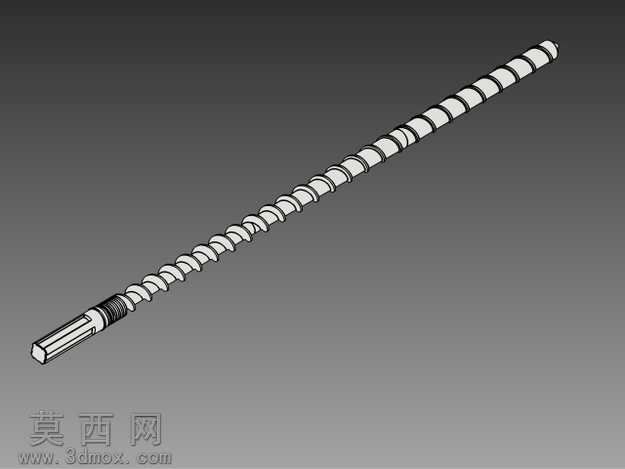

本模型为塑料挤出设备核心塑化输送部件挤出螺杆，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循挤出螺杆的实际加工尺寸规范，还原了直径25毫米、长径比26:1的标准规格参数。建模阶段首先通过旋转凸台指令构建螺杆的主体芯轴基体，精准绘制螺杆端部的传动连接结构，包含键槽、定位轴肩等装配特征，保证与挤出机传动系统的装配匹配度；随后通过螺旋线扫描切除指令逐段构建螺杆的螺棱结构，根据挤出工艺的不同功能段区分螺距、螺棱深度的参数变化，进料段采用较大螺距与较深螺槽保证物料顺畅输送，压缩段逐步收窄螺槽深度完成物料压实排气，计量段采用等距等深螺槽保证熔料稳定均化输出，所有螺棱的过渡圆角、端面倒角均按照机械加工工艺要求做圆角处理，避免应力集中问题。材质渲染阶段为螺杆主体赋予合金钢金属材质，添加表面氮化处理的哑光金属质感，还原实际螺杆的表面处理工艺效果，对传动键槽、轴肩位置做轻微的磨损质感处理提升模型真实感，渲染场景采用渐变灰色背景搭配柔和侧光，清晰展现螺杆的螺旋走向、分段结构特征与整体长轴形态。设计过程中充分考虑螺杆的实际工作工况，对螺棱的推力面做角度优化，保证物料输送过程中的推力均匀，避免物料滞留在螺槽死角位置，整体结构无多余特征，所有尺寸参数均匹配常规小型塑料挤出机的安装适配要求，可直接用于挤出机的结构装配验证、工艺教学演示或者零部件加工参考，模型的螺旋特征参数可编辑调整，能够根据不同的物料加工需求修改长径比、螺距、压缩比等核心参数，适配不同的挤出生产场景。
