硬齿面单级圆柱齿轮减速机结构

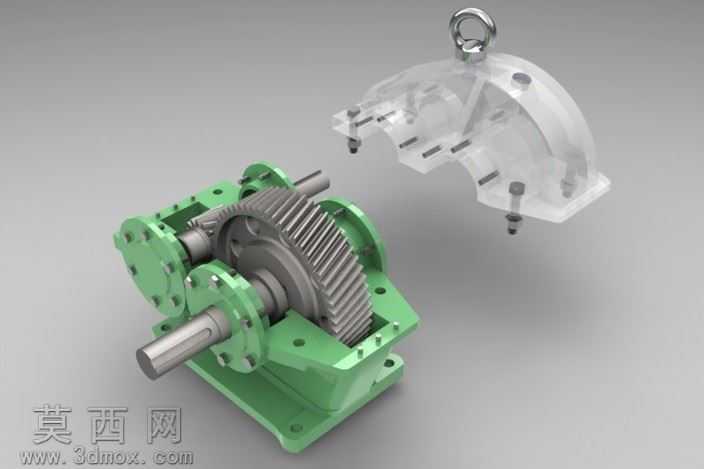

本作品为单级硬齿面圆柱齿轮减速机的三维建模成果，建模过程严格遵循通用减速机的设计规范，从核心传动结构到外部壳体、附属配件均做了完整的参数化还原。建模阶段首先完成核心传动副的搭建：针对斜齿圆柱齿轮的齿形参数做了精准拟合，还原硬齿面齿轮的齿廓修形特征，保证齿轮啮合的传动合理性；输入轴、输出轴的轴段设计严格匹配轴承安装位、齿轮定位轴肩、密封件安装槽的尺寸逻辑，还原轴类零件的阶梯结构特征，确保各传动零件的装配定位关系准确。箱体部分采用剖分式结构设计，上箱盖做了透明化材质处理以直观展示内部传动结构，箱盖顶部还原了吊环安装结构，方便设备的吊装转运；下箱体设置了一体化铸造的安装底座与地脚螺栓孔，箱体结合面的螺栓连接位、定位销孔均做了逐一还原，清晰展示剖分式箱体的装配逻辑。渲染阶段针对不同零件赋予了差异化材质：齿轮与传动轴采用金属调质钢材质，还原硬齿面表面淬火后的哑光金属质感，表面做了细微的机加工纹理处理，突出零件的加工工艺特征；箱体外部采用工业设备常用的绿色烤漆材质，还原漆面的细腻哑光质感，螺栓、定位销等标准件采用镀锌亮面金属材质，区分不同零件的材质属性；透明箱盖采用半透明聚碳酸酯材质，设置了合适的透光率与折射参数，既能够清晰展示内部齿轮啮合结构，又保留了塑料壳体的厚度质感。设计思路上以结构展示为核心目标，通过爆炸视图的呈现方式，将上箱盖与下箱体的装配关系、螺栓紧固件的安装位置、内部齿轮轴系的排布逻辑做了直观拆解，让观看者能够清晰理解硬齿面减速机的动力传递路径：动力从输入轴传入，通过一对啮合的硬齿面斜齿轮完成转速降低、扭矩增大的传动过程，最终从输出轴输出动力。整个模型的装配约束完全符合实际机械装配逻辑，不存在干涉错位问题，各零件的配合关系清晰，既可以作为机械设计教学的演示素材，也能够为同类型减速机的设计改型提供结构参考，完整还原了工业用硬齿面减速机的典型结构特征，突出了硬齿面齿轮承载能力强、传动平稳的结构优势。
