转动式活节吊环螺栓三维建模设计

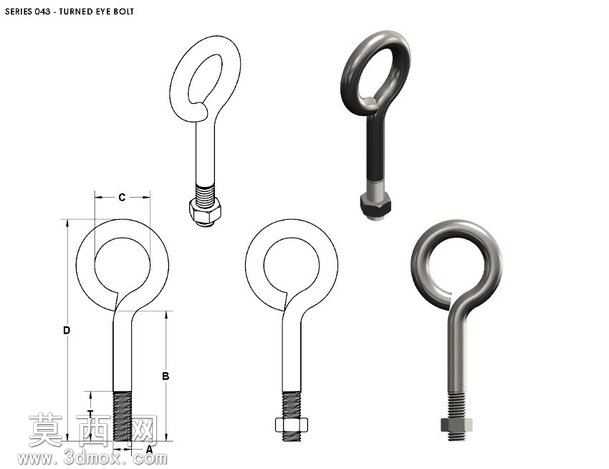

本模型为转动式活节吊环螺栓，建模过程严格遵循机械设计标准，先通过草图绘制吊环的环形轮廓，采用样条曲线精准勾勒环体的圆弧过渡形态，保证环体内壁光滑无棱角，避免使用过程中出现应力集中的问题。杆部建模阶段先绘制圆柱基体，再通过螺旋线扫描生成标准外螺纹结构，螺纹牙型采用通用三角螺纹截面，牙距、牙高参数符合常规紧固件设计规范，同时在杆部与吊环衔接处做圆角过渡处理，强化连接处的结构强度。配套螺母建模同步完成，内螺纹与杆部外螺纹做配合校验，保证虚拟装配时螺纹副可顺畅旋合无干涉。渲染阶段针对不同部件匹配对应材质，吊环与杆部主体采用合金钢材质，添加金属磨砂质感，模拟实际五金件的表面处理效果，螺纹部位做细微的纹理区分，螺母部分添加镀锌层的亮面金属质感，还原标准紧固件的真实外观。模型完整还原了该类螺栓的可转动结构特性，吊环与杆部的衔接处保留合理的转动间隙，可模拟实际使用中吊环绕杆部轴线转动的动作，适配不同角度的吊装、牵拉作业场景。设计过程中重点考量了零件的受力特性，环体截面直径、杆部直径的比例参考通用吊环螺栓的载荷参数设定，保证模型结构符合实际工程应用的力学要求，整体建模过程参数化特征清晰，各部分尺寸可根据实际使用需求进行参数调整，方便衍生不同规格的同系列产品模型，模型的结构细节完整，无多余几何特征，各部件装配关系明确，可直接用于机械装配演示、工装方案设计参考等场景。
