外六角全牙M8X50紧固螺钉三维建模

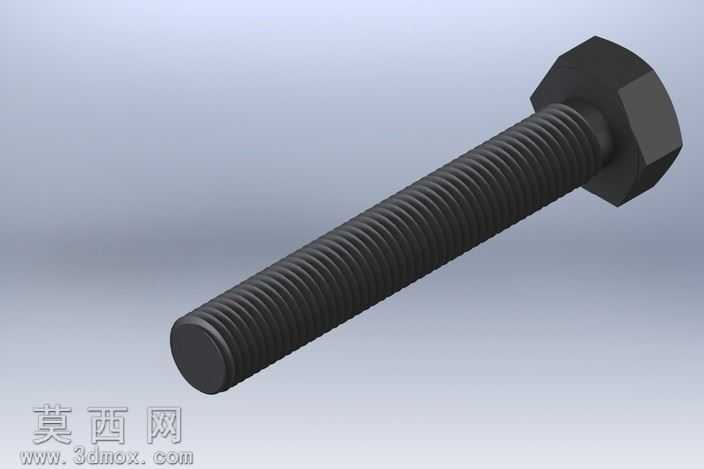

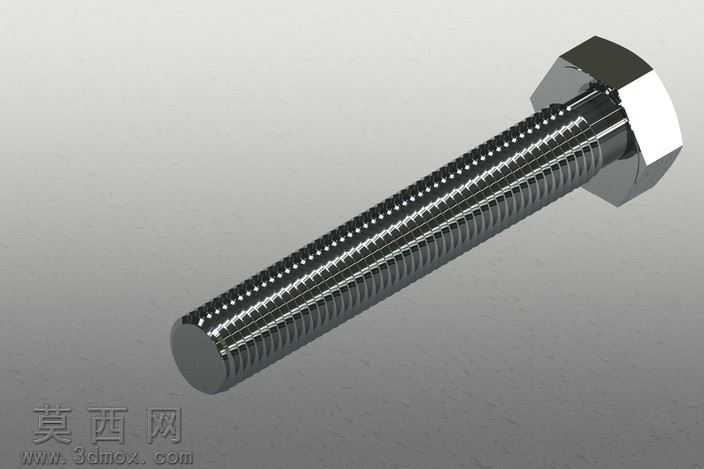

本模型为外六角全牙紧固螺钉，建模过程严格遵循DIN961、ISO8676相关标准尺寸要求，采用SolidWorks进行参数化建模，首先通过草图绘制六角头的正六边形轮廓，标注对边宽度、对角尺寸符合M8规格螺钉的头部参数，拉伸生成六角头基体后，对头部与杆部衔接处做倒角过渡处理，避免应力集中的结构缺陷。杆部建模阶段先绘制公称直径8mm的圆形轮廓，拉伸总长度至50mm，随后通过螺旋线命令生成螺距1mm的螺旋路径，基于牙型角60度的公制螺纹牙型轮廓扫描切除，生成全段连续的外螺纹结构，螺纹收尾处做收尾退刀结构，还原真实螺钉的螺纹加工特征，保证螺纹与六角头的同轴度公差控制在合理范围内，符合实际零件的装配精度要求。材质渲染阶段选用碳钢镀锌的金属材质，调整材质的反射率、粗糙度参数，还原镀锌紧固件的亚光金属质感，六角头端面做轻微的高光处理，螺纹牙底与牙顶设置差异化的光影层次，突出螺纹的连续螺旋结构特征，渲染时采用柔和的侧上方打光，清晰展现六角头的棱边结构、杆部螺纹的牙型细节，避免过强反光遮盖零件结构特征。设计思路上优先保证模型的可编辑参数化属性，将螺纹规格、杆长、头部尺寸设置为可驱动参数，便于后续衍生不同规格的同系列螺钉模型，建模过程中对螺纹牙型做适当的细节优化，在不影响尺寸精度的前提下减少冗余面数，保证模型可直接用于装配模拟、工程图导出，也可导入其他三维软件做格式转换使用，模型完整还原了真实螺钉的所有结构细节，包括头部的倒角、杆端的倒角、全段螺纹的连续结构，无结构缺失或尺寸偏差，可直接用于机械装配的干涉检查、产品展示、紧固件选型参考等场景。
