STS凸轮锁具带配套钥匙三维结构模型

本模型为STS凸轮锁及配套钥匙的完整三维结构，建模过程严格遵循工业锁具的实际生产尺寸规范，首先从锁芯主体的基准特征搭建开始，依次完成锁舌凸轮结构、锁身螺纹安装段、固定挂耳、弹子孔位的分步建模，再配套完成两把适配钥匙的齿形轮廓、钥匙环穿装孔、钥匙挂环的细节建模，全程采用参数化尺寸驱动，可根据不同安装场景的需求调整锁身长度、凸轮旋转行程、钥匙齿形参数，适配不同厚度的门板、柜板安装需求。

参数设计层面，模型还原了凸轮锁的核心传动参数，锁身外螺纹采用柜锁通用的细牙螺纹规格，固定挂耳的安装孔位匹配标准紧固件尺寸，凸轮锁舌的旋转角度设定为90度开关行程，弹子孔的排布、直径、深度完全对应弹子锁的通用结构标准，钥匙的齿形落差与锁内弹子的行程一一对应，完全符合机械锁的传动逻辑，不存在结构干涉问题。

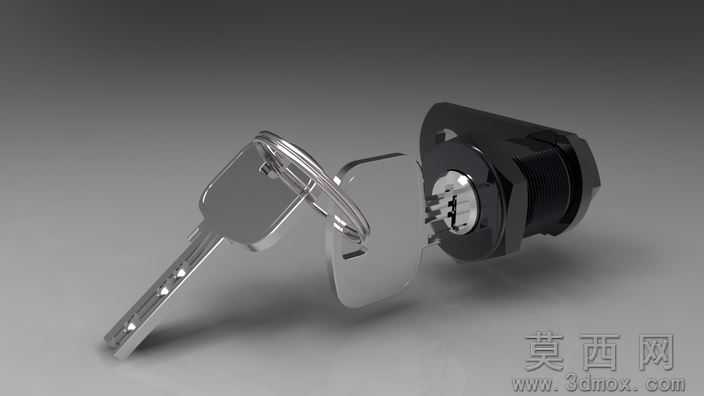

渲染材质部分，模型针对不同部件匹配了对应工业材质，锁身主体采用锌合金镀铬的金属材质，还原五金锁具的亮面金属质感，钥匙部分采用黄铜镀镍的材质表现，钥匙挂环采用弹簧钢材质，渲染过程添加了真实的环境反射、金属高光、边缘倒角阴影效果，配套的效果图通过Photoview360完成渲染，还原了产品实物的视觉质感。

结构原理上，该模型完整还原了弹子凸轮锁的工作逻辑，插入适配钥匙后，钥匙齿形将不同高度的弹子顶至锁芯与锁身的分界位置，锁芯可自由旋转，带动端部的凸轮结构转动，实现锁舌的伸出与收回，完成开锁与闭锁动作，拔出钥匙后弹子在弹簧作用下卡入锁芯与锁身的卡槽，锁芯无法转动，实现锁止功能，所有活动部件的配合间隙都按照实际装配公差设定，可直接用于结构原理演示。

软件兼容层面，模型提供SolidWorks2011原生格式，可直接在对应及更高版本的SolidWorks软件中打开编辑特征、修改参数，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数三维机械设计软件，还提供STL格式文件，可直接导入切片软件用于3D打印样件验证，无需额外的格式转换或模型修复。

研发教学应用层面，该模型可用于五金锁具生产企业的新产品研发参考，辅助设计人员快速完成锁具结构的改型设计、装配干涉检查，也可作为职业院校机械设计、五金产品设计课程的教学案例，帮助学生理解弹子锁的内部结构、凸轮传动原理、参数化建模的流程方法，还可用于门窗五金、柜类五金的选型参考，辅助设计师完成柜体、箱柜、门窗的锁位结构设计，提前预留安装尺寸，避免后期装配冲突。
