运输容器锁定扭锁三维结构设计

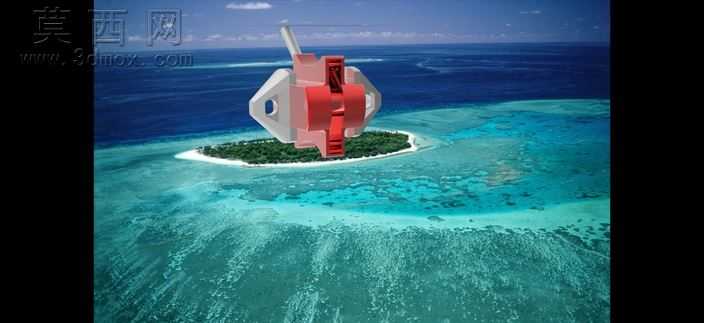

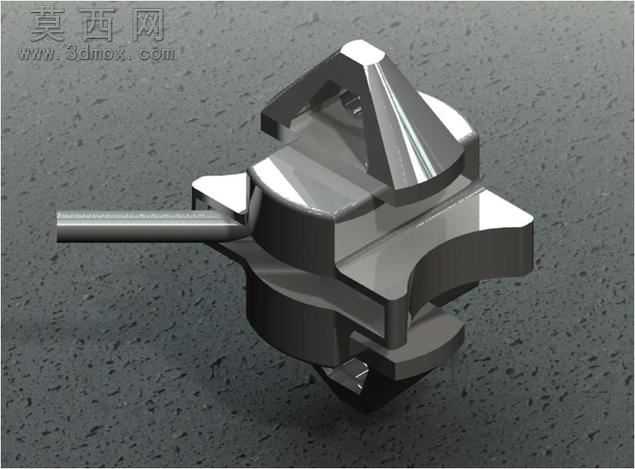

本款扭锁是针对运输场景下容器锁定需求开发的五金锁具结构，建模过程中严格遵循锁具功能实现的逻辑，从核心锁止结构出发逐步完成整体造型搭建。建模初始阶段先梳理扭锁的动作逻辑：扭锁需通过旋转动作完成锁舌的卡位与释放，同时搭配横向锁杆实现双重限位，因此先绘制核心旋转轴的基准线，确定锁体的旋转中心与锁杆的同轴度基准，保证后续装配过程中动作无卡滞。主体锁体部分采用多段实体拉伸与切除结合的方式完成，顶部的三角导向结构做了圆角过渡处理，既避免安装过程中尖锐棱角划伤操作人员，也能在对接锁位时起到导向导入作用，降低对位难度。中部的多层阶梯结构是锁止的核心卡位区域，建模时严格控制每一层阶梯的高度差与倒角角度，保证旋转90度后即可完成卡位锁定，反向旋转即可解锁，动作行程控制在合理范围内，无需额外操作即可完成锁定动作。横向伸出的锁杆采用圆柱拉伸成型，杆身与锁体的连接位置做了加厚加强处理，避免长期受拉力作用出现断裂变形，锁杆末端做了小圆角处理，方便插入对应的锁孔位。渲染阶段采用金属镀铬材质，还原五金锁具的真实金属质感，材质参数调整中拉高了反射强度与高光硬度，模拟抛光金属的亮面效果，同时在锁体表面添加细微的磨砂纹理，避免纯镜面材质过于失真，背景采用粗糙的哑光灰底，突出金属锁体的轮廓与结构细节。结构设计上充分考虑了使用场景的需求，锁体整体无多余外露的零散零件，所有活动结构都集成在主体内部，避免运输过程中磕碰导致零件脱落失效，同时整体造型紧凑，安装占用空间小，可适配多种运输容器的锁定安装位，锁定后可同时限制容器的多个方向位移，保证运输过程中容器不会松脱移位。建模过程中对所有配合面都做了公差预留，保证实际生产加工后零件可以顺利装配，旋转动作顺滑无卡顿，兼顾了结构可靠性与使用便捷性。
