六螺栓标准盘式制动器转子结构设计

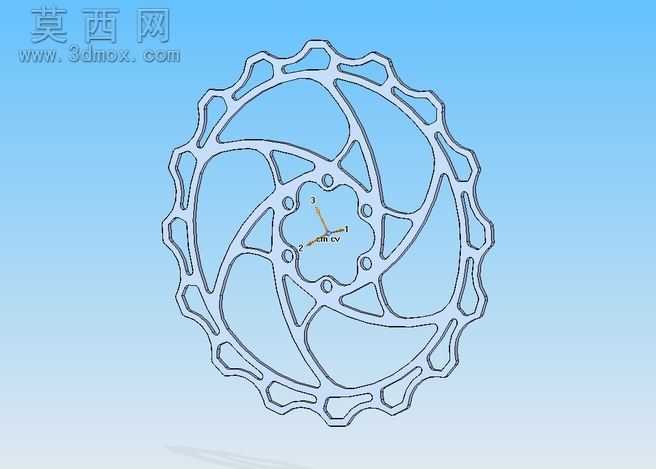

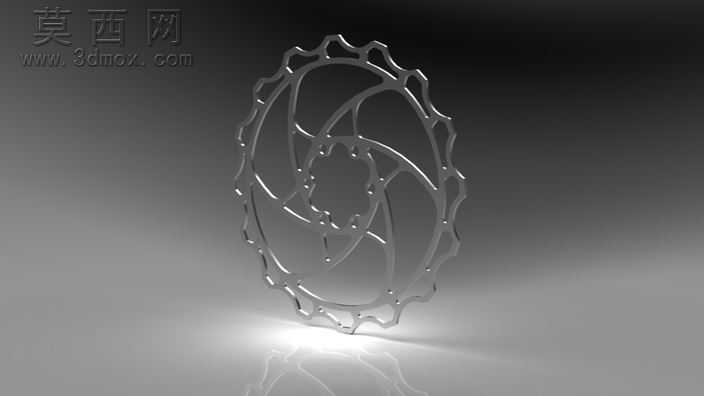

本作品为适配摩托车、自行车使用的6螺栓2毫米标准规格盘式制动器转子，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循制动部件的尺寸规范与装配要求，对转子的每一处结构细节都做了精准还原。模型整体采用环形对称布局，外缘设置连续的波浪形散热齿结构，该结构不仅能够在制动过程中快速切割空气形成对流散热通道，大幅降低连续制动产生的热衰减风险，还能有效剔除制动过程中摩擦片磨损产生的碎屑，避免碎屑卡滞在摩擦副之间影响制动效果。转子盘面采用多辐条镂空式结构设计，在保证整体结构强度、抗扭性能满足制动工况要求的前提下，尽可能去除非受力区域的冗余材料，有效降低转子自身重量，减少车辆行进过程中的旋转惯量，提升制动响应速度与操控灵敏度。中心区域设置六个均匀分布的螺栓安装孔，孔位精度严格按照通用安装标准设定，可直接适配同规格的轮毂安装接口，无需额外修改即可完成装配。建模阶段对转子的边角位置全部做了圆弧过渡处理，避免应力集中问题，提升部件的抗疲劳使用寿命；渲染阶段采用金属磨砂材质模拟真实制动盘的不锈钢/合金钢材质质感，通过光影效果突出结构的立体感与金属光泽，清晰展现每一处镂空结构与散热齿的轮廓细节。设计过程中充分考虑了制动工况下的受力分布，对辐条的走向、宽度做了多轮优化，确保制动时摩擦力产生的扭矩能够均匀传递到每一条辐条上，避免局部应力过大导致的转子变形、开裂问题，同时兼顾了部件的散热性能、轻量化需求与结构可靠性，可作为盘式制动器设计、改装的参考模型，也可用于相关机械结构教学演示使用。
