十针可堆叠PCB连接排插座结构设计

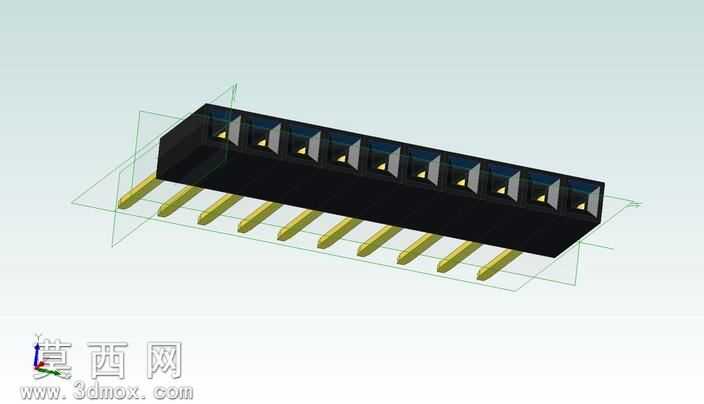

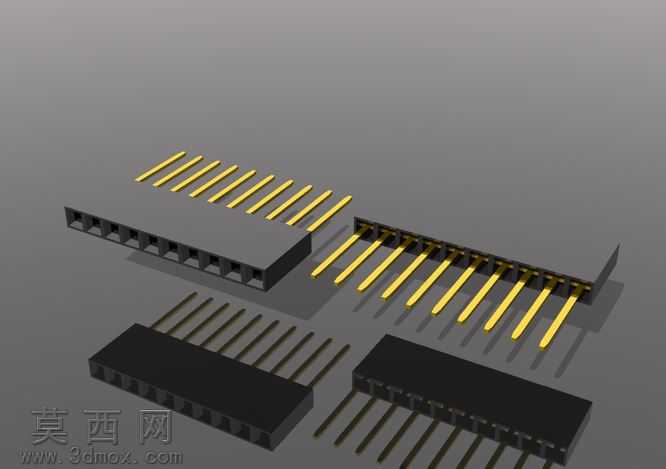

本作品为适配Arduino扩展板设计的十针可堆叠PCB连接插座，建模阶段采用参数化设计思路，先以基准平面定位插座的整体安装尺寸，严格匹配10x18.5mm的PCB安装占位要求，确保引脚间距符合标准2.54mm排针规范，可直接与常规直插排针对接实现电气连接。建模过程中首先构建黑色绝缘基座部分，通过拉伸特征生成基座主体，再对每个针位的容纳腔进行切除建模，保证每个金属插针的安装槽位尺寸精准，槽壁厚度均匀一致，既满足绝缘防护要求，也预留了插针插拔时的形变余量，避免长期插拔出现基座开裂问题。金属插针部分采用折弯特征建模，直插段长度适配常规PCB板厚，焊接端做了微倒角处理，方便插件时顺利穿过PCB焊盘，接触段设计有弹性接触结构，建模时还原了接触弹片的弧形凸起结构，保证公母针对接时接触紧密，降低接触电阻。可堆叠结构是本设计的核心亮点，基座高度经过精准计算，当多块扩展板通过该插座堆叠时，板间预留足够的元器件容纳空间，不会出现板间元件挤压干涉的问题，同时基座两侧设计了定位凸台，堆叠对接时可实现快速对位，避免插针错位弯折。材质渲染阶段，绝缘基座赋予哑光黑色阻燃工程塑料材质，调整表面粗糙度参数还原塑胶件的细腻磨砂质感，金属插针赋予镀金铜合金材质，添加轻微的金属反射效果，还原接插件插针的金属光泽，同时在基座与插针的衔接处做了细微的装配间隙处理，让模型更贴近真实生产的装配效果。建模完成后对整体结构进行干涉检查，确认所有插针与基座之间无干涉，堆叠状态下上下层插座的对接尺寸完全匹配，每个针位的同轴度误差控制在合理范围内，保证实际生产后可顺畅实现多板堆叠连接，满足电子原型开发时的多层扩展板连接需求，适用于Arduino开源硬件项目的快速搭建，可直接用于3D打印验证结构，也可作为接插件选型的参考模型。
