带内部构件的微动开关结构设计

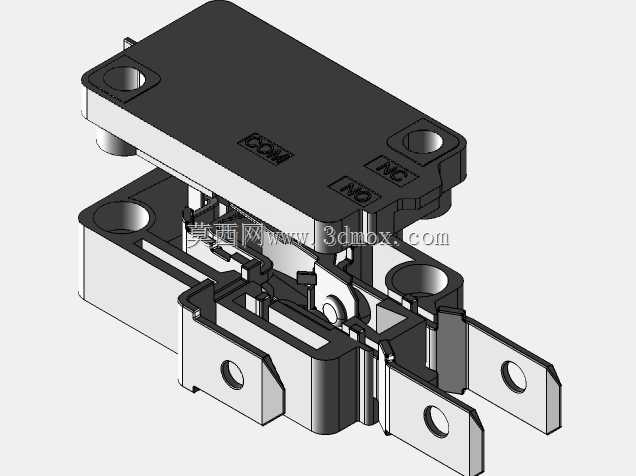

　　在工业控制、消费电子、家电设备的电路触发场景里，微动开关是承担小行程信号触发、电路通断控制的核心基础元件，很多设备的位置检测、行程限位、操作触发功能都要靠这类元件实现，小到鼠标按键、家电门盖检测，大到工业设备的行程限位、安全门联锁，都能看到这类元件的应用。这次呈现的微动开关模型完整还原了内部构件的装配关系，没有做简化省略，能清晰看到从外部壳体到内部触发弹片、触点组件、接线端子的全部结构，对于做结构选型、机构适配的工程师来说，能直接参考内部动作逻辑，不用再拆解实物测绘。从设计思路上看，这款微动开关采用了常见的常开常闭双触点布局，壳体上预留的两个安装孔是标准的固定位，安装时可以通过螺丝直接固定在设备的安装板上，安装孔的间距、

　　壳体的整体长宽高都符合行业通用的安装尺寸边界，替换同规格产品时不用重新调整安装位，适配性很强。外部触发摆臂的动作行程设计在极小的范围内，只要触发端受到设定的按压力，内部的弹片就会快速动作，实现触点的快速通断，这种快动结构能有效减少触点拉弧，提升开关在通断瞬间的使用寿命，毕竟在频繁触发的场景下，触点的烧蚀是影响元件寿命的核心因素，快动结构能让触点在极短时间内完成接通或断开，大幅降低电弧存在的时间。从结构细节来看，上盖和底座采用卡扣加定位柱的配合方式，装配时不需要额外的紧固件就能实现壳体的牢靠固定，生产装配效率更高，内部的弹片组件采用叠层定位结构，每个金属构件都有对应的定位槽限制位移，不会因为频繁触发出现构件移位的问题，

　　接线端的插片尺寸符合通用接线端子的适配标准，不管是焊接导线还是插接配套的端子座，都能直接匹配，不用额外做转接处理。在实际设备适配中，这类微动开关常被用在设备的安全防护门位置，当防护门关闭到位时，门体压下开关触发端，设备才能启动运行，一旦门体被打开，开关立刻断开控制回路，设备停止运行，起到安全联锁的作用；在家电产品里，比如洗衣机的门盖、微波炉的舱门，都是用这类开关检测门体是否关闭到位，避免设备在门体开启的状态下运行带来安全风险；在自动化生产线的输送机构上，这类开关也被用来做工件到位检测，当工件移动到指定位置压下开关触发端，控制系统就会接收到到位信号，启动下一个工序的动作。模型完整呈现了内部构件的相对位置，工程师在做配套机构设计时，

　　可以直接参考触发端的动作行程、按压力对应的位移量，设计匹配的触发压块结构，避免因为压块行程设计过大压坏开关，或者行程不足导致开关无法可靠触发的问题。壳体的边角做了圆角过渡处理，没有尖锐的棱角，在装配时不会划伤操作人员的手，也不会刮伤设备内部的导线绝缘层，接线端的插片伸出长度经过合理设计，既保证插接端子后有足够的接触面积，也不会因为伸出过长导致和周边金属构件出现短路风险。内部的触点采用铆接固定的方式和弹片连接，不会因为长期动作出现触点脱落的问题，弹片的材质选用弹性优异的金属材料，能承受百万次以上的触发动作而不出现弹性衰减，保证开关长期使用的触发可靠性。从安装边界来看，这款开关的整体厚度较薄，适合安装在设备内部空间比较紧凑的位置，不需要预留太大的安装空间，对于小型化设备的结构设计来说，这种紧凑的尺寸能有效节省内部安装空间，让设备整体结构可以做的更小巧。很多工程师在选型微动开关的时候，往往只能看到产品的外部尺寸，看不到内部的动作结构，在设计触发机构的时候容易出现匹配偏差，这个完整的内部结构模型能让工程师清晰理解开关的动作原理，在设计配套结构时更精准的匹配触发行程和按压力，减少样机调试阶段的适配问题，缩短产品开发周期。
