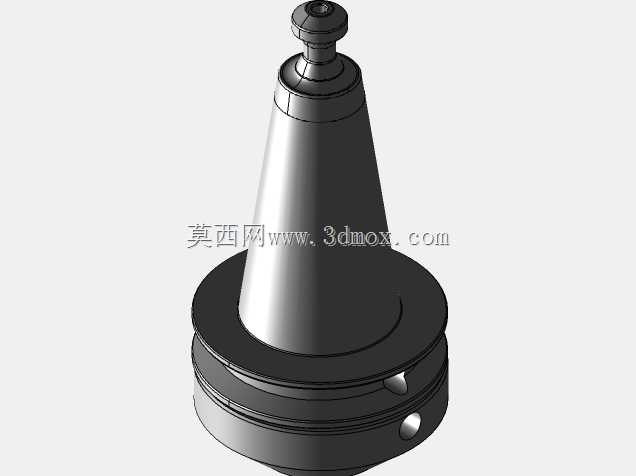

小型铣床用滑动式刀具夹持工装结构

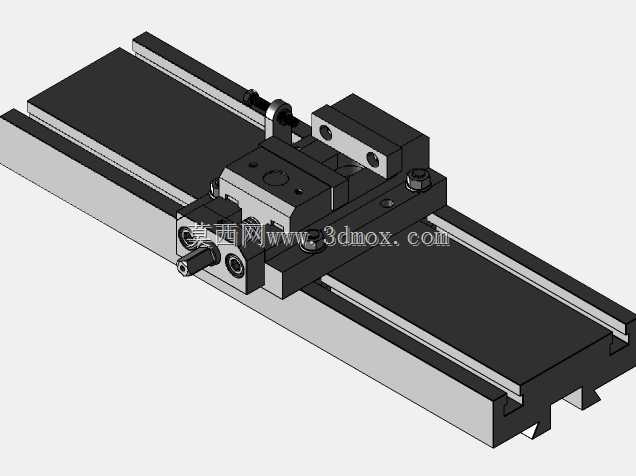

　　这套夹持结构主要适配桌面级小型数控铣床的加工场景，对应EMCO PC Mill50这类教学、小批量试制场景常用的小型铣削设备，安装在设备原有虎钳工位上时，可拓展原有虎钳的夹持范围，解决小型铣床工位上刀具、小型工件装夹定位精度不足的问题。日常实训车间做小尺寸零件铣削、刀具预调对刀作业时，不需要反复拆装原有虎钳，直接将该夹持组件通过底部的定位凸台与铣床工作台的T型槽配合锁紧，即可快速完成工位切换，相比传统的螺栓直接压装方式，重复定位精度可控制在0.02mm以内，能有效减少换装找正的辅助时间。从结构设计逻辑来看，整个组件采用双直线导轨作为滑动承载基础，滑动座与导轨之间采用间隙配合加锁紧螺钉的预紧结构，既保证滑动过程的顺畅无卡滞，

　　又能在调整到目标位置后通过侧面的紧定螺钉实现无间隙锁止，避免铣削过程中出现夹持位移。夹持端采用对称式压板结构，配合可更换的V型夹持块，既可以装夹直柄铣刀、钻头等回转类刀具完成对刀作业，也可以换装平压板装夹小型方形、异形工件做小余量铣削加工，夹持行程覆盖3mm到20mm直径的回转件，以及最大50mm宽度的方形工件，适配小型铣床常见的加工对象尺寸范围。安装边界方面，整个组件的底座长度与原有标配虎钳的安装孔距完全匹配，不需要在工作台上额外打孔，直接利用原有虎钳的安装T型螺栓即可完成固定，底座总宽度控制在120mm以内，安装后不会超出小型铣床工作台的行程边界，滑动座的最大行程为80mm，调整范围覆盖小型铣床加工时常见的对刀、工件避让需求。

　　结构细节上，滑动座上设置了两个定位销孔，可配合定位销安装对刀块、角度靠板等辅助附件，拓展装夹的适配性；导轨两端设置了限位挡块，防止滑动座调整超程脱出，挡块采用内六角螺钉固定，可根据实际使用需求调整限位位置；所有锁紧螺钉均采用标准内六角规格，和小型铣床日常维护所用的扳手规格通用，不需要额外配置专用工具。在实际加工场景中，这套夹持结构可承担三类核心作用：一是作为刀具预调架，在铣床加工前完成铣刀的伸出长度、径向跳动的初步校准，减少机床内对刀的占用时间；二是作为小型工件的快速装夹工装，针对批量小尺寸零件的加工，可实现工件的快速换装，不需要每次都调整虎钳的夹持范围；三是作为特殊角度加工的辅助夹持座，配合角度块可实现小型工件的倾斜装夹，

　　完成斜面、斜孔的铣削加工。设计时充分考虑了小型铣床的刚性特点，整个组件的主体结构采用45号钢材质做发黑处理，滑动配合面做磨削加工，表面粗糙度控制在Ra1.6以内，既保证足够的结构刚性承受小余量铣削的切削力，又不会因为自重过大增加工作台的负载，整体重量控制在3.2kg左右，单人即可完成拆装调整。夹持力方面，当锁紧螺钉施加8N·m的锁紧扭矩时，夹持端可承受最大150N的径向切削力，完全满足小型铣床采用小直径铣刀做精加工、半精加工时的切削负载要求，不会出现夹持松动导致的工件报废、刀具崩损问题。和传统的一体式刀架相比，这种滑动式结构的优势在于调整范围灵活，不需要整体松开底座螺栓即可调整夹持位置，在做排孔加工、连续小台阶面加工时，可通过滑动座的步进调整配合刻度标记实现快速定位，相比每次都摇动工作台手轮定位的方式，操作效率提升40%以上。同时，整个结构的易损件仅为前端的夹持块，磨损后可单独拆卸更换，不需要更换整个组件，后期维护成本极低，非常适合教学实训场景、小型加工坊的小批量零件生产场景使用。
